جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO9001
شماره مدل: Z17A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z17A |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.5-179.5 کیلوگرم |
قطر خارجی: |
55-710 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
30-600 میلی متر |
گشتاور (kNm: |
64-1265 |
شماره مدل: |
مجموعه قفل Z17A |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.5-179.5 کیلوگرم |
قطر خارجی: |
55-710 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
30-600 میلی متر |
گشتاور (kNm: |
64-1265 |

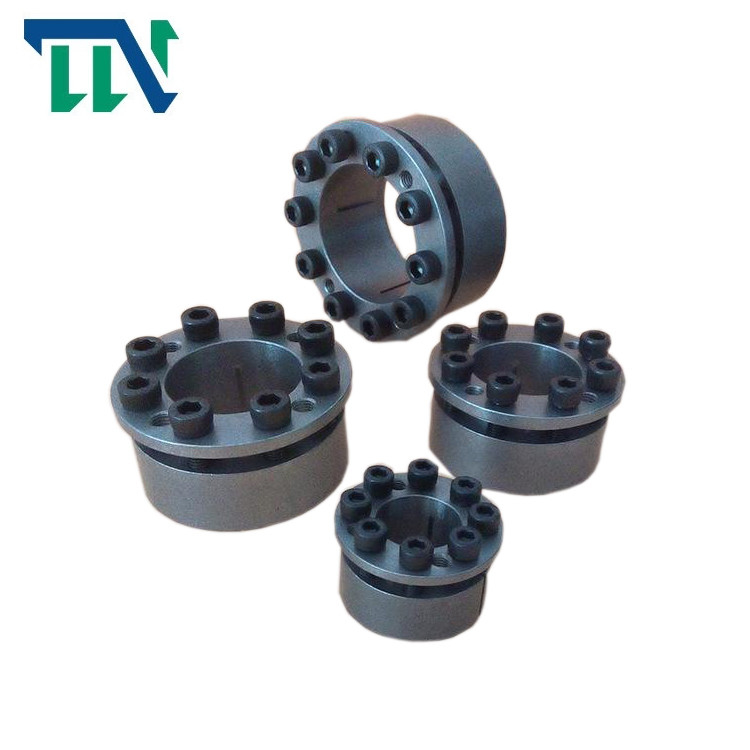

Z17 دستگاه قفل بدون کلید مجموعه قفل برق
ویژگی های محصولات
هنگامی که آستین کوپلینگ انبساط در جهت محوری نصب می شود، به راحتی می تواند اندازه موقعیت مورد نیاز جهت محوری و
موقعیت نسبی قطعات بدون هیچ گونه تثبیت محوری.با گسترش دامنه کاربرد، انواع اتصالات پیچیده شکل می گیرد
ماشین آلات را می توان با انبساط ویژه و آستین های کوپلینگ محکم جایگزین کرد.ساختار انتقال را ساده کنید یا به بخشی جدایی ناپذیر از یک جزء مکانیکی تبدیل شوید، مانند کوپلینگ دیافراگمی بدون واکنش.
خواص مکانیکی پیچ مجموعه قفل Z17 I. دستورالعمل استفاده.لطفا قبل از استفاده این دستورالعمل را به دقت بخوانید.
1. تأیید کنید که آیا محصول فعلی با مدل ماشین آلات پیکربندی شده مطابقت دارد یا خیر.
2. مواد افزودنی حاوی مولیبدن یا سیلیکون نباید در اجزای مجموعه قفل استفاده شود.
3. سطح عملکرد مشخص شده این محصول 1.2 است. پیچ های درجه 9 باید با سایر پیچ ها جایگزین شوند.
4. این محصول عملکرد موقعیت یابی مرکزی ندارد.اگر به این عملکرد نیاز دارید، لطفاً خودتان آن را روی توپی چرخ طراحی کنید.
5. در هنگام نصب مجموعه قفل به زور ضربه نزنید.
6. تحمل انتخاب شفت و توپی H8 / H8 است.
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内 六 角 螺 钉پیچ سر شش گوش داخلی |
额定负荷 بار نامی |
Pf (N/mm2) |
جی
(کیلوگرم) |
||||||||
| د | D | L1 | L2 | L3 | L4 |
规 格 اندازه ها |
数 量 تعداد |
مآ N·m |
افتی(kN) |
متی(kN·m) |
||
| میلی متر | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0.5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
