جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z13
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z13 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.5-10.66 کیلوگرم |
قطر خارجی: |
47-235 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
20-180 میلی متر |
گشتاور (kNm: |
0.5-66 |
شماره مدل: |
مجموعه قفل Z13 |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
0.5-10.66 کیلوگرم |
قطر خارجی: |
47-235 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
20-180 میلی متر |
گشتاور (kNm: |
0.5-66 |

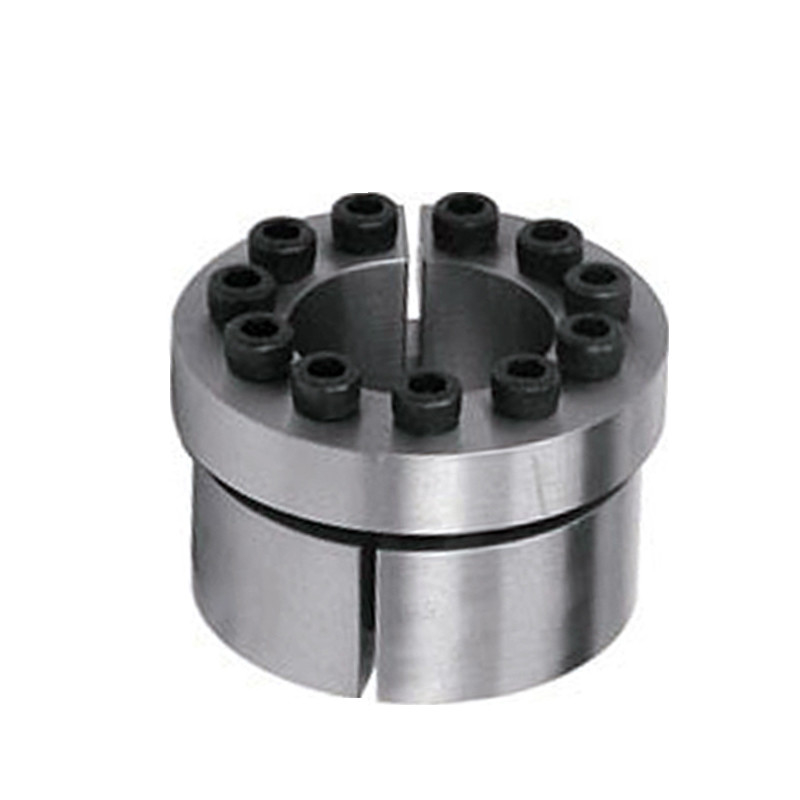

Z13 پرفروش ترین شفت قفل مونتاژ قفل RLK302
ویژگی های محصولات
| مدل | عناصر بستن مخروطی Z13 | |
| فشار روی شفت (N/mm2) | 120 | |
| فشار روی توپی (N/mm2) | 92-108 | |
| بار نامی (kN.m) | زور | 54-270 |
| گشتاور | 0.54-13.3 | |
| اندازه مسابقه داخلی (میلی متر) | 20-100 | |
| اندازه نژاد بیرونی (میلی متر) | 47-145 | |
| ضخامت (میلی متر) | 48-77 | |
| وزن (کیلوگرم) | 0.51-4.62 | |
مزیت - فایده - سود - منفعت
Changzhou TIANNIU Transmission Equipment Co., Ltd (Changzhou TIANNIU Clutch Factory) یک تامین کننده حرفه ای بلبرینگ کلاچ یک طرفه است، محصولات اصلی عبارتند از کلاچ میکرو الکترومغناطیسی، کوپلینگ محدود کننده گشتاور، کوپلینگ شفت کشویی، کوپلینگ شفت پروانه انعطاف پذیر، مونتاژ شفت. و غیره.
پرکاربردترین مدل با اندازه های کامل
انتقال گشتاور بالا
پس از سفت شدن، توپی می تواند به صورت محوری حرکت کند
Locking Assembly نوع جدیدی از اتصال است.برای ایجاد فشار مثبت بین مجموعه قفل و شفت یا بین سطح محفظه، که همراه با اصطکاک و یک دستگاه اتصال بدون کلید است که انتقال بار را انجام می دهد، به سفت کردن پیچ های با استحکام بالا متکی است.در مقایسه با روش سنتی اتصال مکانیکی عمومی، دارای مزایا و ویژگی های منحصر به فرد بسیاری است
تداخل بدون باند و باند
ما بیش از 10 سال است که در صنعت بلبرینگ کلاچ اسپراگ و بلبرینگ یک طرفه کلاچ هستیم و بر اصول تجاری محصولات متناسب با نیازهای مشتریان پافشاری می کنیم. ما از طریق گوش دادن به مشتریان خود، به کارگیری نوآوری و ساخت و ساز با مهارت برای رفع تمام نیازهای آنها خدمات ارائه می دهیم.
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内六角螺钉پیچ سر شش گوش داخلی |
额 定 负 荷 بار نامی |
مآ
(N·m) |
Pf (N/mm2) |
جی
(کیلوگرم) |
||||||||
| د | D | L1 | L2 | L3 | L4 | D1 |
规 格 اندازه ها |
数 量 تعداد |
افتی(kN) | متی(kN·m) | |||
| میلی متر | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87.5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
