جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z12B
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z12B |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
2.3-108 کیلوگرم |
قطر خارجی: |
110-695 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
70-600 میلی متر |
گشتاور (kNm: |
4.25-731.6 |
شماره مدل: |
مجموعه قفل Z12B |
مواد: |
فولاد بلبرینگ GCr15 |
وزن: |
2.3-108 کیلوگرم |
قطر خارجی: |
110-695 میلی متر |
ضخامت (میلی متر): |
60-155 |
اندازه سوراخ: |
70-600 میلی متر |
گشتاور (kNm: |
4.25-731.6 |

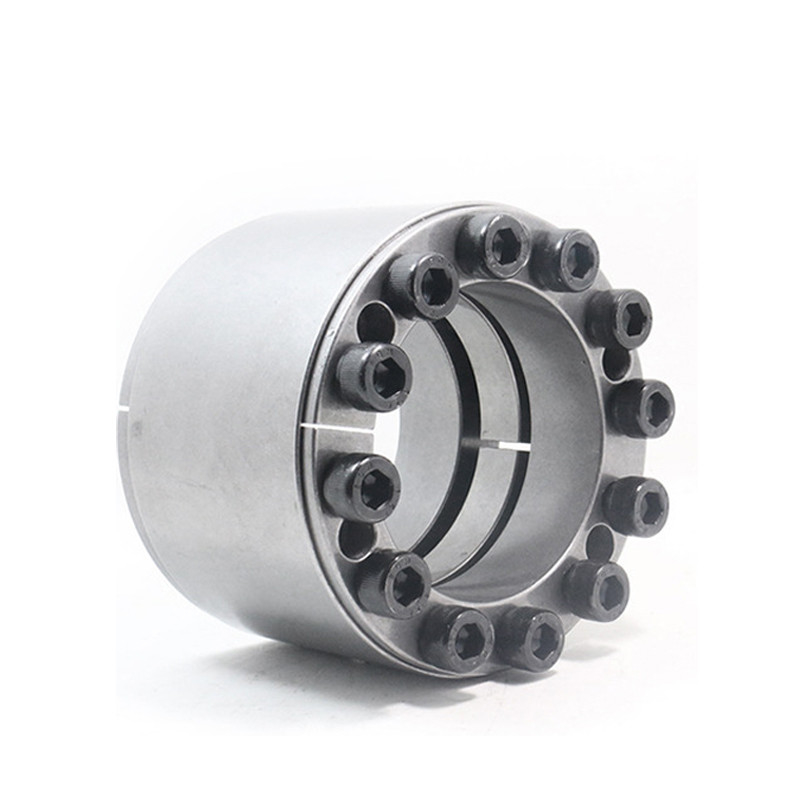

دستگاه قفل Z12B مجموعه قفل شفت قفل برای ماشین آلات متالورژی
ویژگی های محصولات
مونتاژ قفل یک جزء اساسی پیشرفته است که به طور گسترده در اتصالات مکانیکی تحت بار سنگین در جهان استفاده می شود.در اتصال چرخ و شفت، این یک دستگاه اتصال بدون کلید است که انتقال بار را با سفت کردن پیچ‌های با استحکام بالا انجام می‌دهد تا فشار و اصطکاک ایجاد شده بین سطوح محفظه ایجاد شود.
مجموعه قفل سری Z تولید شده توسط شرکت انتقال Changzhou tianniu بر استانداردهای فنی معتبر در اروپا متکی است و از نظر علمی پیشرفت های خلاقانه ای در محصولات ایجاد کرده است.این شرکت عمدتاً استانداردهای یورو، JB (GB)، استانداردهای ایالات متحده و محصولات مختلف سری مونتاژ قفل غیر استاندارد را تولید می کند.این محصولات به اتحادیه اروپا، ایالات متحده، استرالیا، آسیای جنوب شرقی، هنگ کنگ و تایوان و سایر کشورها و مناطق صادر می شود.در حال حاضر، این شرکت 1000 متر مربع مساحت دارد و دارای ماشین آلات مختلف CNC، ابزار اندازه گیری با دقت بالا و تجهیزات اندازه گیری ویژه است.این شرکت به طور متوالی بیش از 30 سری استاندارد و هزاران مشخصات مجموعه قفل را توسعه و تولید کرده است.این یک تولید کننده مونتاژ قفل حرفه ای در مقیاس بزرگ در چین است
مجموعه قفل سری Z تولید شده توسط شرکت انتقال Changzhou tianniu یک ساختار اتصال بدون کلید است.تحت تأثیر نیروی محوری، آستین‌های داخلی و خارجی با شفت و توپی منقبض شده و منبسط می‌شوند تا اصطکاک کافی برای انتقال گشتاور و نیروی محوری ایجاد شود تا به هدف عملکرد مکانیزم برسد.
مناسب برای مواقع پر بار
به خصوص برای گشتاور متناوب مناسب است
کاربردهای معمولی: فلایویل، درام تسمه
سیستم گشتاور
نصب و راه اندازی
1 آستین گسترش 1x را نصب کنید
2 آستین گسترش 1.9x را نصب کنید
3 آستین گسترش 2.7xt نصب کنید
4 عدد آستین گسترش 3.6x را نصب کنید
پارامترهای محصولات
|
基 本 尺 寸 ابعاد اساسی |
内六角螺钉پیچ سر شش گوش داخلی |
额 定 负 荷 بار نامی |
Pf (N/mm2) |
مآ
(N·m) |
جی
(کیلوگرم) |
||||||
| د | D | من | L | L1 |
规 格 اندازه ها |
数 量 تعداد |
افتی(kN) | متی(kN·m) | |||
| میلی متر | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
