جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری CSK(CSK...2RS).
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
CSK(CSK...2RS) یک طرفه اسپراگ نوع کلاچ آزاد چرخ |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ های یک طرفه |
سری بلبرینگ: |
6201-6207 |
گشتاور (Nm): |
2.5-325 |
وزن (کیلوگرم): |
0.015-0.6 |
اندازه سوراخ (میلی متر): |
22-27 |
نام: |
CSK(CSK...2RS) یک طرفه اسپراگ نوع کلاچ آزاد چرخ |
مواد: |
فولاد بلبرینگ GCR 15 |
تایپ کنید: |
بلبرینگ های یک طرفه |
سری بلبرینگ: |
6201-6207 |
گشتاور (Nm): |
2.5-325 |
وزن (کیلوگرم): |
0.015-0.6 |
اندازه سوراخ (میلی متر): |
22-27 |

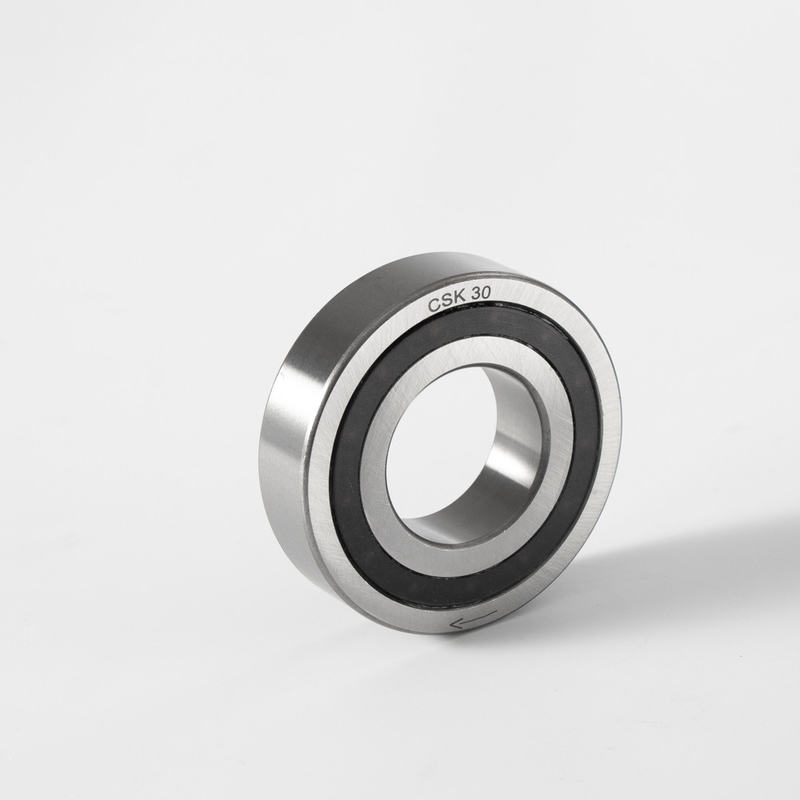

یک طرفه کلاچ اسپراگ بلبرینگ چرخ آزاد CSK30-2RS
معرفی تولید
نوع CSK یک چرخ آزاد از نوع اسپراگ است که در یک بلبرینگ سری 62 (به جز سایزهای 8 و 40) یکپارچه شده است.
از یاتاقان پشتیبانی می شود، گریس تحویل داده شده روغن کاری شده و در برابر گرد و غبار بیش از 0.3 میلی متر محافظت می شود.
تمام نسخه های CSK مجهز به sprag های "formchromed" هستند.این فرآیند چندین برابر طول عمر بیش از حد را افزایش می دهد.
انتقال گشتاور توسط یک مجموعه مناسب پرس به داخل محفظه بیرونی سفت و سخت با تحمل N6 و روی شفت با تحمل n6 تضمین می شود.
فاصله شعاعی بلبرینگ اولیه در C5 تنظیم شده است و در صورت استفاده از تناسب پرس همانطور که مشخص شده است کاهش می یابد.
لطفاً زمانی که دمای محیط یا دمای کار در محدوده 5+ تا 60+ درجه سانتیگراد نیست با ما تماس بگیرید.
CSK..2RS 5 میلی‌متر پهن‌تر است، اما به مهر و موم لبه‌ای مجهز است تا در برابر پاشش آب مقاوم باشد.
استفاده از مهر و موم های اضافی از نوع نایلوس مخصوصاً زمانی که دمای کار بیش از 50 درجه سانتیگراد باشد توصیه می شود.روغن کاری حمام روغن نیز امکان پذیر است.
پارامترهای محصولات
| تایپ کنید | اندازه | سری بلبرینگ | تحمل بارها | وزن | گشتاور بکشید | |||||
| پویا | ایستا | |||||||||
| CSK (KK) | د | TKN1) | حداکثر N | D | L | سی | C0 | TR | ||
| [mm] | [Nm] | [دقیقه-1] | [mm] | [mm] | [kN] | [kN] | [کیلوگرم] | [Ncm] | ||
| 8* | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
| 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |
| CSK..2RS | 8** | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
| 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
توجه داشته باشید:
1) T max = 2 × T KN
*) یک مهر و موم Z فقط در سمت یاتاقان.با نگاه از این طرف، مسابقه بیرونی آزادانه در جهت خلاف جهت عقربه های ساعت حرکت می کند
**) فقط یک مهر و موم RS در سمت یاتاقان توپ که از این طرف نگاه می کند، مسابقه بیرونی آزادانه در جهت خلاف جهت عقربه های ساعت حرکت می کند.
نمونه نصب:
