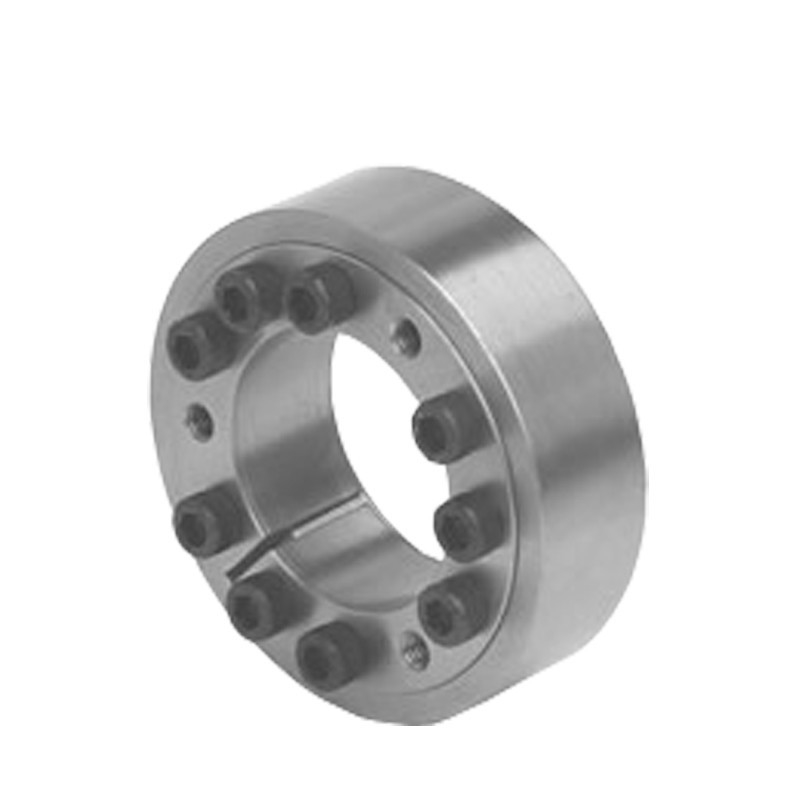

شماره مدل:	مجموعه قفل Z10	مواد:	فولاد بلبرینگ GCr15
وزن:	0.06-22 کیلوگرم	قطر خارجی:	32-300 میلی متر
ضخامت (میلی متر):	37-77	اندازه سوراخ:	12-180 میلی متر
گشتاور (kNm:	14-1000

مدل		سیستم کوپلینگ قفل Z10
گشتاور منتقل شده		5-240 نیوتن متر
اندازه مسابقه داخلی (میلی متر)		12-175 میلی متر
اندازه نژاد بیرونی (میلی متر)		32-300 میلی متر
ضخامت (میلی متر)		11-68 میلی متر

ابعاد					پیچ درپوش سر سوکت	بار نامی		گشتاور سفت کردن پیچ	وزن
د	دی	dw	من	ساعت	d1	Ft	کوه	MA (Nm)	(کیلوگرم)
12	32	10	9	11	M5×8	8	0.038	5	0.06
14	37	12	9	11	M5×8	9	0.052	5	0.08
16	41	14	12	15	M5×12	13	0.09	5	0.12
18	44	15	12	15	M5×12	10	0.08	5	0.12
18	44	16	12	15	M5×12	14	0.112	5	0.12
20	47	17	12	15	M5×12	16	0.14	5	0.15
20	47	18	12	15	M5×12	20	0.184	5	0.15
24	50	19	14	18	M5×12	17	0.16	5	0.2
24	50	20	14	18	M5×12	20	0.2	5	0.2
24	50	22	14	18	M5×12	25	0.28	5	0.2
30	60	24	1 6	20	M5×12	23	0.28	5	0.3
30	60	25	1 6	20	M5×12	25	0.32	5	0.3
30	60	26	1 6	20	M5×12	27	0.36	5	0.3
36	72	28	18	22	M6×16	37	0.55	12	0.4
36	72	30	18	22	M6×16	43	0.68	12	0.4
36	72	31	18	22	M6×16	46	0.74	12	0.4
44	80	34	20	24	M6×16	41	0.7	12	0.6
44	80	35	20	24	M6×16	44	0.77	12	0.6
44	80	36	20	24	M6×16	47	0.85	12	0.6
50	90	38	22	26	M6×16	55	1.1	12	0.8
50	90	40	22	26	M6×16	64	1.32	12	0.8
50	90	42	22	26	M6×16	72	1.54	12	0.8
55	100	42	23	29	M6×16	54	1.13	12	1.1
55	100	45	23	29	M6×16	66	1.5	12	1.1
55	100	48	23	29	M6×16	77	1.85	12	1.1
62	110	48	23	29	M6×16	69	1.6	12	1.3
62	110	50	23	29	M6×16	77	1.92	12	1.3
62	110	52	23	29	M6×16	84	2.17	12	1.3
68	115	50	23	29	M6×16	73	1.8	12	1.4
68	115	55	23	29	M6×16	90	2.44	12	1.4
68	115	60	23	29	M6×16	103	3.1	12	1.4
75	1 38	55	25	31	M8×25	97	2.7	29	1.7
75	1 38	60	25	31	M8×25	117	3.52	29	1.7
75	1 38	65	25	31	M8×25	133	4.3	29	1.7
80	145	60	25	31	M8×25	108	3.25	29	1.9
80	145	65	25	31	M8×25	121	3.97	29	1.9
80	145	70	25	31	M8×25	133	4.7	29	1.9
90 (85،90)	155	65	30	38	M8×25	145	4.7	29	3.3
	155	70	30	38	M8×25	170	5.98	29	3.3
	155	75	30	38	M8×25	190	7.2	29	3.3
100 (95,100)	170	70	34	43	M8×25	170	5.91	29	4.7
	170	75	34	43	M8×25	200	7.42	29	4.7
	170	80	34	43	M8×25	220	8.9	29	4.7
110 (105,110)	185	80	39	40	M10×30	226	9.05	58	5.9
	185	85	39	40	M10×30	255	10.38	58	5.9
	185	90	39	40	M10×30	280	12.6	58	5.9
125 (120,125,130)	215	90	42	53	M10×30	280	12.85	58	8.3
	215	95	42	53	M10×30	315	14.98	58	8.3
	215	100	42	53	M10×30	340	17	58	8.3
140 (135,140)	230	100	46	58	M12×35	370	18.5	100	10
	230	105	46	58	M12×35	400	21.1	100	10
	230	110	46	58	M12×35	431	23.7	100	10
155 (55,160)	263	110	50	62	M12×35	440	24	100	15
	263	115	50	62	M12×35	473	27	100	15
	263	120	50	62	M12×35	508	30.2	100	15
165 (165,170)	290	120	56	68	M16×40	525	34.5	240	22
	290	125	56	68	M16×40	620	38.6	240	22
	290	130	56	68	M16×40	660	42.8	240	22
175 (175,180)	300	130	56	68	M16×40	650	42	240	22
	300	135	56	68	M16×40	680	46.2	240	22
	300	140	56	68	M16×40	720	50.6	240	22
