products details

خونه محصولات

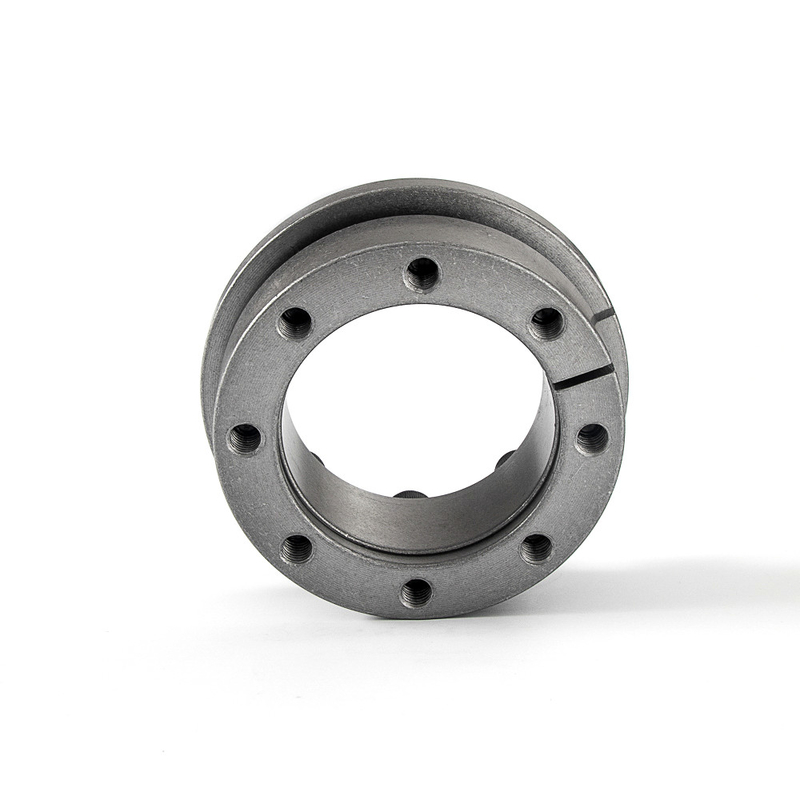

Z8-50*80 سری قفل ساز بدون کلید محور قفل ساز

Brand Name:	Tianniu
Model Number:	Z8
MOQ:	2
قیمت:	negotiable
Delivery Time:	5-7 روز کاری
Payment Terms:	L/C، D/A، D/P، T/T، Western Union، MoneyGram

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO-9001

شماره مدل:

مجموعه قفل Z8

مواد:

فولاد بلبرینگ GCr15

وزن:

0.25 تا 61 کيلوگرم

قطر خارجی:

47-495 میلی متر

ضخامت (میلی متر):

37-77

اندازه سوراخ:

20-400 میلی متر

گشتاور (kNm:

162-45000

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

1000 در ماه

برجسته کردن:

مجموعه قفل سری Z8 50x80

ماشین آلات بدون کلید

مجموعه قفل گره بدون کلید Z8

Product Description

مجموعه قفل سری Z8-50*80 مجموعه قفل گره بدون کلید

ویژگی های محصولات

مجموعه قفل Z8

در صورتی که محور به صورت محوری حرکت نکند قابل استفاده است.

موقعيت دقيقش رو ميتونيم مشخص کنيم

شرکت ما Tianniu در سال 1987 تحقیق و توسعه گسترده ای از مختلف دستکش های گسترش این استاندارد را آغاز کرد.ما توسعه تمام انواع آستین های گسترش در این استاندارد را تکمیل کرده ایم.و به صنایع نساجی، بسته بندی، مواد غذایی، صنعت سبک، فلزات سازی، ساخت کاغذ، چاپ، ماشین آلات، مراکز ماشینکاری، ماشین آلات جعل،و ماشین آلات متالورژیک و ماشین آلات عمومی و ماشین آلات دیگر، شهرت خوبی به دست آورد و مهارت محصولات صنعت ماشین آلات را ارتقا داد. و می تواند مجمع قفل غیر استاندارد را مطابق با نیازهای ویژه کاربر توسعه دهد.

مجموعه قفل به طور گسترده ای در:

ماشین آلات معدن، ماشین آلات متالورژیک، ماشین آلات بسته بندی، ماشین آلات تنباکو، ماشین آلات نساجی، ماشین آلات چاپی، ماشین آلات جعل، ماشین آلات مهندسیانواع ماشین آلات ابزار و ماشین آلات قابل تعویضبه عنوان مثال: قطب چرخ ، چرخ دوار ، چرخ چرخ ، پروپلر ، فن بزرگ و کوچک ، فن یا اتصال مستقیم با میله و محور و سایر اتصالات انتقال

پارامترهای محصولات

ابعاد اساسی						بولت داخلی شش گوشه ای		بار نامی		Pf (N/mm2)	م_A (N·m)	G (کیلوگرم)
d	D	L	L₀	L₁	L₂	اندازه ها	مقدار	F₁(kN)	م_t(kN·m)
mm
20	47	17	22	28	34	M6×20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8×25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸 ابعاد اساسی						پیچ داخلی شش گوشه ای، پیچ داخلی شش گوشه ای		额定负荷 بار نامی		Pf (N/mm2)	م_A (N·m)	G (کیلوگرم)
d	D	L	L₀	L₁	L₂	规格 اندازه ها	تعداد مقدار	F₁(kN)	م_t(kN·m)
mm						规格 اندازه ها	تعداد مقدار	F₁(kN)	م_t(kN·m)
70	110	24	30	40	50	M10×30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12×30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14×40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16×40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18×50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22×60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

Z8-50*80 سری قفل ساز بدون کلید محور قفل ساز 0
