جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: Z5
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 در ماه
شماره مدل: |
مجموعه قفل Z5 |
مواد: |
فولاد |
وزن: |
4.1-170 کیلوگرم |
قطر بیرونی: |
120-390 |
ضخامت (میلی متر): |
62 تا 136 |
اندازه سوراخ: |
100-600 |
گشتاور (kNm: |
145-1600 |
شماره مدل: |
مجموعه قفل Z5 |
مواد: |
فولاد |
وزن: |
4.1-170 کیلوگرم |
قطر بیرونی: |
120-390 |
ضخامت (میلی متر): |
62 تا 136 |
اندازه سوراخ: |
100-600 |
گشتاور (kNm: |
145-1600 |

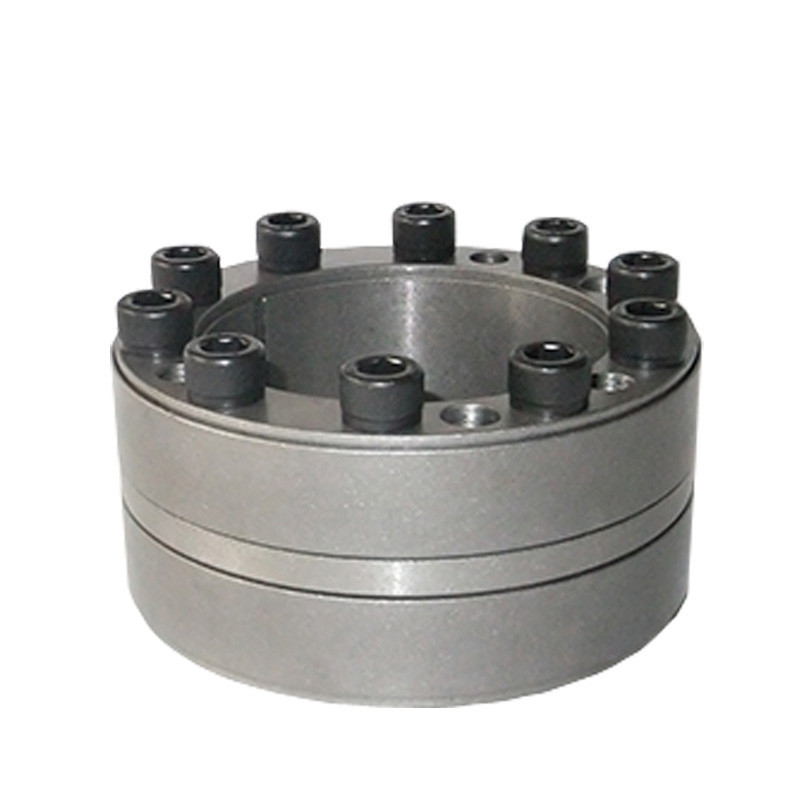

مجموعه قفل دستگاه بدون کلید Z5-180*235 مجموعه قفل قدرت
دستورالعمل های حفاظت
1. پس از نصب، پوشش چهره آخر در معرض مجموعه قفل و سر بولت با لکه ضد زنگ روغن. برای ماشین آلات در حال کار در فضای باز و یا با محیط کار ضعیف،صورت آخر آشکار پوشه اتصال گسترش باید به طور منظم با روغن ضد زنگ پوشانده شود..
2برای مجموعه قفل که نیاز به کار در محیط خوردنی دارد، حفاظت ویژه (مانند اضافه کردن صفحه پوشش) باید اتخاذ شود تا از زنگ زدن مجموعه قفل جلوگیری شود.
اقدامات احتیاطی و استفاده مجدد
1اگر این محصول روی ماشین آلات بلند کننده استفاده شود یا روی ماشین آلات بارگذاری شود، دستگاه های ایمنی باید برای اطمینان از ایمنی تنظیم شوند.
2کاملاً ممنوعه که در حال بار گرفتن، پیچ ها را باز کنید.
در طول استفاده مجدد، مجموعه قفل کردن را می توان تنها پس از تأیید اینکه هیچ آلودگی، خوردگی و آسیب وجود ندارد استفاده کرد. درجه 12 است.9
پارامترهای محصولات
|
ابعاد اساسی |
بولت داخلی شش گوشه ای |
بار نامی |
Pf (N/mm2) |
مA
(N·m) |
G
(کیلوگرم) |
||||||
| d | D | من | L | L1 |
اندازه ها |
مقدار |
F1(kN) |
مt(kN·m) |
|||
| mm | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | M12×60 | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | M12×60 | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | M12×60 | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | M12×60 | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | M14×70 | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | M14×70 | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | M14×75 | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | M14×75 | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | M16×90 | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | M16×90 | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | M16×90 | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | M16×90 | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | M16×90 | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18×110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18×110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | M27×160 | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | M27×160 | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
انتخاب مجموعه قفل باید با الزامات زیر مطابقت داشته باشد:
A. ناقل انتقال: MT ≥ M
ب. نیروی محوری پرتگاه: ft ≥ FX
C. نیروی انتقال: ft ≥ f2x + (MD / 2x10-3) 2
D. نیروی شعاعی در حالی که: Pt ≥ FR / d1x103
M ̄ تورک برای انتقال، kn · m؛
FX ̄ نیروی محوری که باید تحمل شود، kn
FT ̄ نیروی شعاعی که باید تحمل شود، kn
چرخش نامی مجموعه قفل MT ̄، kn · m؛
نیروی محوری اسمی مجموعه قفل FT ̄؛ KN
د. قطر داخلي و عرض حلقه داخلي محفظه قفل، ميلي متر؛
فشار روی سطح اتصال بین مجموعه قفل Pt ̄ و گره، N / mm2
