جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: سری GN
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت سفت و سخت |
مدل: |
سری GN |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
ضخامت: |
21-81 میلی متر |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
نام: |
کوپلینگ شفت سفت و سخت |
مدل: |
سری GN |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
ضخامت: |
21-81 میلی متر |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |

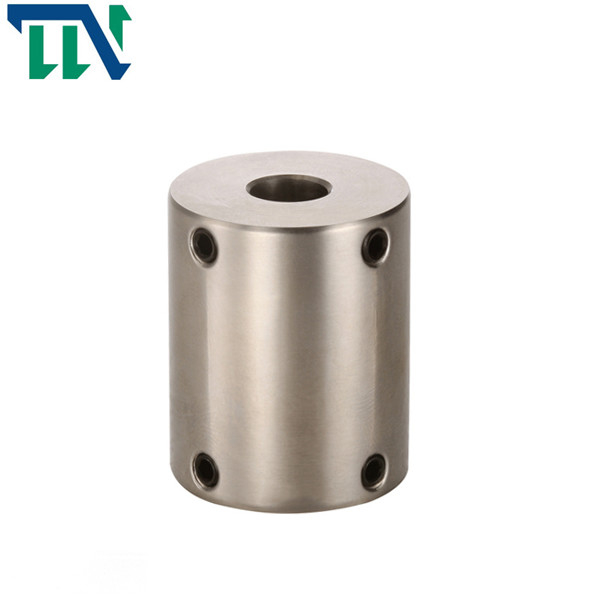

کوپلینگ شفت انعطاف پذیر سفت و سخت Setcrew Metric برای دستگاه کاغذ 25X35mm
متریک کوپلینگ شفت انعطاف پذیر سفت و سخت تنظیم کننده آلیاژ آلومینیوم
ویژگی های محصولات
به دلیل ساختار ساده، هزینه کم و انتقال گشتاور زیاد، اغلب در مواقعی که سرعت کم است، ضربه ای وارد نمی شود، سفتی شفت بزرگ است و تراز خوب است، استفاده می شود.کوپلینگ فلنجی (همچنین به عنوان کوپلینگ فلنجی شناخته می شود) یک نیمه کوپلینگ دیسکی دو فلنجی (فلنجی) است که توسط پیچ و مهره به هم متصل می شوند و دو نیم کوپلینگ به ترتیب با دو شفت توسط کلید برای ایجاد دو شفت به هم متصل می شوند.کوپلینگ برای انتقال گشتاور و حرکت.
پیچ های روی فلنج کوپلینگ سفت و سخت می توانند تمام پیچ ها برای سوراخ های بازکنی باشند یا نیمی از آنها پیچ هایی برای سوراخ های باز کردن و نیمی دیگر پیچ های معمولی با توجه به مقدار گشتاور انتقال هستند.
> ساختار یکپارچه، استفاده کلی از مواد آلیاژ آلومینیوم با مقاومت بالا
> گشتاور بالا، استحکام بالا
> نوع صلب اساساً اجازه خروج از مرکز را نمی دهد، بنابراین باید در هنگام استفاده کاملاً تنظیم شود
> روش بستن پیچ گیره
کارخانه Changzhou Tianniu تولید کننده حرفه ای کوپلینگ های آلو، کوپلینگ های سفت و سخت، کوپلینگ های جهانی، کوپلینگ های متقاطع اسلاید، کوپلینگ های سیم پیچ، کوپلینگ های دم، کوپلینگ های دو غشایی و سایر محصولات است.شرکت فرآوری دارای سیستم مدیریت کیفیت کامل و علمی می باشد.
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | اف | م | گشتاور پیچ سفت کردن (NM) |
| GN-16X16 | 3،4،5،6،6.35،7،8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4،5،6،6.35،7،8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6,35,7,8,9,9,525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6,35,7,8,9,9,525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| پارامتر odel | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | درمان سطحی | وزن (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | آلیاژ آلومینیوم با استحکام بالا | درمان آندایزینگ | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
