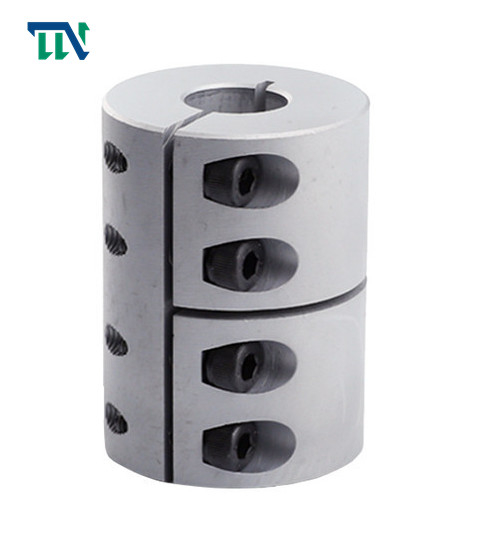

ابعاد کوپلینگ شفت سفت بدون کلید 63 میلی متر کلاچ کوپلینگ شفت دو تکه

Brand Name:	Tianniu
Model Number:	GNC 63*71
MOQ:	2 عدد
قیمت:	negotiable
Delivery Time:	3-5 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO-9001

نام:

کوپلینگ شفت سفت و سخت

مواد:

فولاد آلومینیوم

اندازه سوراخ:

63 میلی متر

ضمانتنامه:

12 ماه

مواد الاستومری:

PA66

درمان سطحی:

درمان اکسیداسیون آندی

وزن:

320 گرم

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

10000 در ماه

برجسته کردن:

کوپلینگ شفت سفت و سخت بدون کلید

ابعاد کوپلینگ شفت سفت و سخت 63 میلی متر

کوپلینگ شفت دو تکه 63 میلی متر

Product Description

کوپلینگ شفت آلیاژ آلومینیوم GNC 28.5X 38 محکم برای دستگاه

ویژگی های محصولات

کوپلینگ فلنجی یک کوپلینگ صلب است که قرار است دو نیم کوپلینگ با فلنج را با کلیدهای تخت معمولی به دو شفت متصل کرده و سپس از پیچ و مهره برای انتقال حرکت دو نیم کوپلینگ به یکی استفاده شود.و گشتاوراین نوع کوپلینگ دارای دو شکل ساختاری اصلی است: 1. تکیه بر سوراخ لولایی برای استفاده از پیچ و مهره برای رسیدن به تراز دو شفت و تکیه بر میله پیچ برای مقاومت در برابر اکستروژن و برش برای انتقال گشتاور.2. تکیه بر یک نیمه کوپلینگ روی شانه با شیار در نیمه دیگر کوپلینگ تراز شده است.

> ساختار یکپارچه، استفاده کلی از مواد آلیاژ آلومینیوم با مقاومت بالا
> گشتاور بالا، استحکام بالا
> نوع صلب اساساً اجازه خروج از مرکز را نمی دهد، بنابراین باید در هنگام استفاده کاملاً تنظیم شود
> روش بستن پیچ گیره

کارخانه Changzhou Tianniu تولید کننده حرفه ای کوپلینگ های آلو، کوپلینگ های سفت و سخت، کوپلینگ های جهانی، کوپلینگ های متقاطع اسلاید، کوپلینگ های سیم پیچ، کوپلینگ های دم، کوپلینگ های دو غشایی و سایر محصولات است.شرکت فرآوری دارای سیستم مدیریت کیفیت کامل و علمی می باشد.

پارامترهای محصولات

ابعاد کوپلینگ شفت سفت بدون کلید 63 میلی متر کلاچ کوپلینگ شفت دو تکه 0

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	اف	م	گشتاور پیچ سفت کردن (NM)
GNC-16x16	3،4،5،6،6.35،7،8	16	16	3.75	M2.5	1
GNC-16x24	3،4،5،6،6.35،7،8	16	24	3.75	M2.5	1
GNC-20x20	4،5،6،6.35،7،8،9،9.525،10	20	20	3.75	M2.5	1
GNC-20x30	4،5،6،6.35،7،8،9،9.525،10	20	30	3.75	M2.5	1
GNC-25x25	5,6,6,35,7,8,9,9,525,10,12	25	25	6	M3	1.5
GNC-25x36	5,6,6,35,7,8,9,9,525,10,12	25	36	6	M3	1.5
GNC-28.5x38	6،6.35،7،8،9،9.525،10،12،12.7،14	28.5	38	7.8	M4	2.5
GNC-32x32	6،6.35،7،8،9،9.525،10،12،12.7،14،15،16	32	32	7	M4	2.5
GNC-32x41	6،6.35،7،8،9،9.525،10،12،12.7،14،15،16	32	41	7.75	M4	2.5
GNC-40x44	8,9,9,525,10,11,12,12.7,14,15,15,17,18,19,20	40	44	10.5	M5	7
GNC-40x52	8,9,9,525,10,11,12,12.7,14,15,15,17,18,19,20	40	52	10.5	M5	7
GNC-50x55	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	50	55	13	M6	12
GNC-50x66	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	50	66	16	M6	12
GNC-63x71	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35	63	71	16.5	M6	12

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	ممان اینرسی (Kg.M2)	جنس آستین شفت	درمان سطحی	وزن (g)
GNC-16x16	5	-	-	-	1000	2.9x10-7	آلیاژ آلومینیوم با استحکام بالا	درمان آندایزینگ	7
GNC-16x24	5	-	-	-	9400	2.9x10-7			13
GNC-20x20	10	-	-	-	7500	8.6x10-6			15
GNC-20x30	10	-	-	-	7500	8.6x10-6			25
GNC-25x25	12	-	-	-	6000	2.7x10-6			29
GNC-25x36	12	-	-	-	6000	2.7x10-6			43
GNC-28.5x38	14	-	-	-	5500	2.5x10-6			48
GNC-32x32	15	-	-	-	4700	7.1x10-6			55
GNC-32x41	15	-	-	-	4700	7.1X10-6			65
GNC-40x44	19	-	-	-	4000	1.45x10-5			123
GNC-40x52	19	-	-	-	4000	1.45x10-5			150
GNC-50x55	45	-	-	-	4000	7.0x10-5			240
GNC-50x66	45	-	-	-	4000	7.0x10-5			280
GNC-63x71	100	-	-	-	3500	9.0x10-5			320
