جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: G 28.5*38
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت سفت و سخت |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
28.5 میلی متر |
ضمانتنامه: |
48 گرم |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
نام: |
کوپلینگ شفت سفت و سخت |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
28.5 میلی متر |
ضمانتنامه: |
48 گرم |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |

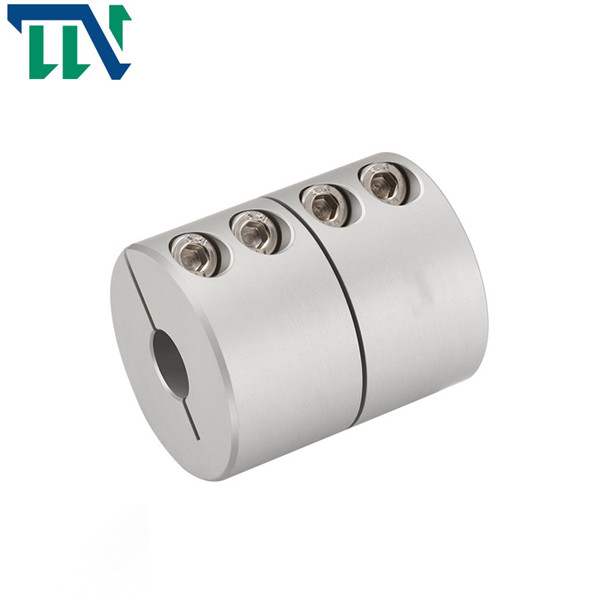

کوپلینگ شفت آلیاژ آلومینیوم GNC 28.5X 38 محکم برای دستگاه
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | اف | م | گشتاور پیچ سفت کردن (NM) |
| GNC-16x16 | 3،4،5،6،6.35،7،8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3،4،5،6،6.35،7،8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6,35,7,8,9,9,525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6,35,7,8,9,9,525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6،6.35،7،8،9،9.525،10،12،12.7،14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9,525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9,525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | درمان سطحی | وزن (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | آلیاژ آلومینیوم با استحکام بالا | درمان آندایزینگ | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
ویژگی های محصولات
کوپلینگ فلنجی یک کوپلینگ صلب است که قرار است دو نیم کوپلینگ با فلنج را با کلیدهای تخت معمولی به دو شفت متصل کرده و سپس از پیچ و مهره برای انتقال حرکت دو نیم کوپلینگ به یکی استفاده شود.و گشتاوراین نوع کوپلینگ دارای دو شکل ساختاری اصلی است: 1. تکیه بر سوراخ لولایی برای استفاده از پیچ و مهره برای رسیدن به تراز دو شفت و تکیه بر میله پیچ برای مقاومت در برابر اکستروژن و برش برای انتقال گشتاور.2. تکیه بر یک نیمه کوپلینگ روی شانه با شیار در نیمه دیگر کوپلینگ تراز شده است.پیچ های اتصال دو نیم کوپلینگ می توانند از پیچ های معمولی درجه B و B استفاده کنند و گشتاور توسط گشتاور اصطکاک سطوح مشترک دو نیم کوپلینگ منتقل می شود.
کوپلینگ های صلب به کوپلینگ های فلنجی، کوپلینگ های فلنج کلید شعاعی، کوپلینگ های آستینی کوپلینگ پوسته گیره و کوپلینگ فلنجی کوپلینگ شفت موازی تقسیم می شوند: از پیچ و مهره برای اتصال فلنج های دو نیمه کوپلینگ استفاده کنید تا جفت شدن دو شفت را درک کنید.اتصال فلنج کلید شعاعی: برای اتصال دو نیمه کوپلینگ از کلیدهای شعاعی و پیچ های معمولی استفاده کنید.کوپلینگ آستین: از آستین های معمولی برای اتصال دو میل به نحوی استفاده کنید.کوپلینگ پوسته گیره: از دو پوسته گیره تقسیم شده در امتداد محور استفاده کنید تا به نحوی گیره کنید تا جفت شدن دو شفت را مشخص کنید.
> ساختار یکپارچه، استفاده کلی از مواد آلیاژ آلومینیوم با مقاومت بالا
> گشتاور بالا، استحکام بالا
> نوع صلب اساساً اجازه خروج از مرکز را نمی دهد، بنابراین باید در هنگام استفاده کاملاً تنظیم شود
> روش بستن پیچ گیره
کارخانه Changzhou Tianniu تولید کننده حرفه ای کوپلینگ های آلو، کوپلینگ های سفت و سخت، کوپلینگ های جهانی، کوپلینگ های متقاطع اسلاید، کوپلینگ های سیم پیچ، کوپلینگ های دم، کوپلینگ های دو غشایی و سایر محصولات است.شرکت فرآوری دارای سیستم مدیریت کیفیت کامل و علمی می باشد.
