جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: GNC 32*32
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت سفت و سخت |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
32 میلی متر |
ضمانتنامه: |
55G |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
نام: |
کوپلینگ شفت سفت و سخت |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
32 میلی متر |
ضمانتنامه: |
55G |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |

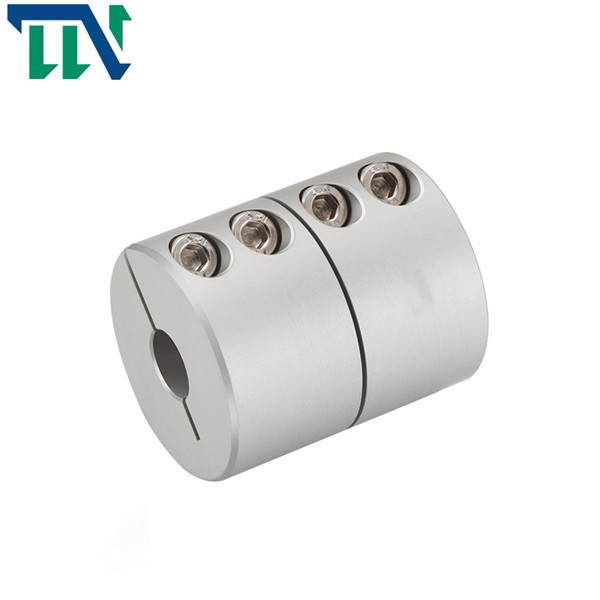

کوپلینگ شفت آلومینیومی گیره سخت GNC 32*32
کوپلینگ شفت آلیاژ آلومینیوم GNC 28.5X 38 سفت و سخت برای دستگاه
ویژگی های محصولات
کوپلینگ فلنجی یک کوپلینگ صلب است که قرار است دو نیم کوپلینگ با فلنج را با کلیدهای تخت معمولی به دو شفت وصل کرده و سپس از پیچ و مهره برای انتقال حرکت دو نیم کوپلینگ به یکی استفاده شود.و گشتاوراین نوع کوپلینگ دارای دو شکل ساختاری اصلی است: 1. تکیه بر سوراخ لولایی برای استفاده از پیچ و مهره برای رسیدن به تراز دو شفت و تکیه بر میله پیچ برای مقاومت در برابر اکستروژن و برش برای انتقال گشتاور.2. تکیه بر یک نیم کوپلینگ روی شانه با شیار روی نیمه دیگر کوپلینگ تراز شده است.پیچ های اتصال دو نیم کوپلینگ می توانند از پیچ های معمولی درجه B و B استفاده کنند و گشتاور توسط گشتاور اصطکاک سطوح مشترک دو نیم کوپلینگ منتقل می شود.
کوپلینگ های صلب به کوپلینگ های فلنجی، کوپلینگ های فلنج کلید شعاعی، کوپلینگ های آستینی کوپلینگ پوسته گیره و کوپلینگ فلنجی کوپلینگ شفت موازی تقسیم می شوند: از پیچ و مهره برای اتصال فلنج های دو نیمه کوپلینگ استفاده کنید تا جفت شدن دو شفت را درک کنید.اتصال فلنج کلید شعاعی: برای اتصال دو نیمه کوپلینگ از کلیدهای شعاعی و پیچ های معمولی استفاده کنید.کوپلینگ آستین: از آستین های معمولی برای اتصال دو میل به نحوی استفاده کنید.کوپلینگ پوسته گیره: از دو پوسته گیره تقسیم شده در امتداد محور برای گیره استفاده کنید تا جفت شدن دو شفت به نحوی مشخص شود.
این دارای مزایای ساختار ساده، هزینه کم و انتقال گشتاور زیاد است.بنابراین، اغلب زمانی استفاده می شود که سرعت کم است، ضربه ای وجود ندارد، استحکام شفت زیاد است و تراز خوب است.کوپلینگ فلنجی (همچنین به عنوان کوپلینگ فلنجی شناخته می شود) از پیچ و مهره برای اتصال دو نیمه کوپلینگ دیسکی فلنجی (فلنجی) و دو نیمه کوپلینگ به ترتیب با دو شفت با کلید متصل می شوند تا اتصال دو شفت را محقق کند و گشتاور و حرکت را منتقل کند.کوپلینگ فلنج دارای مزایای ساختار ساده، ساخت راحت، هزینه کم، عملیات قابل اعتماد، مونتاژ ساده، جداسازی قطعات و تعمیر و نگهداری، گشتاور انتقال بزرگ است که می تواند اطمینان حاصل کند که دو شفت دقت مرکزی بالایی دارند.به طور کلی برای انتقال شفت با بار پایدار، سرعت بالا یا دقت انتقال بالا استفاده می شود
Changzhou Tianniu Factory تولید کننده حرفه ای کوپلینگ های آلو، کوپلینگ های سفت و سخت، کوپلینگ های جهانی، کوپلینگ های متقاطع اسلاید، کوپلینگ های سیم پیچ، کوپلینگ های دم، کوپلینگ های دو غشایی و سایر محصولات است.شرکت فرآوری دارای سیستم مدیریت کیفیت کامل و علمی می باشد.
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | اف | م | گشتاور پیچ سفت کردن (NM) |
| GNC-16x16 | 3،4،5،6،6.35،7،8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3،4،5،6،6.35،7،8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6,35,7,8,9,9,525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6,35,7,8,9,9,525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6،6.35،7،8،9،9.525،10،12،12.7،14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9,525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9,525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | درمان سطحی | وزن (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | آلیاژ آلومینیوم با استحکام بالا | درمان آندایزینگ | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
