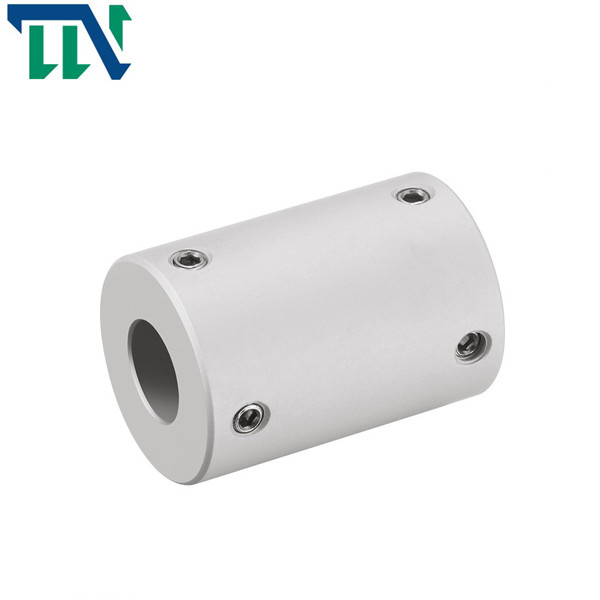

کوپلینگ شفت جامد برای مجموعه بار محوری کوپلر شفت سفت و سخت 20x20 میلی متر

Brand Name:	Tianniu
Model Number:	GN2020 GN 2030
MOQ:	2 عدد
قیمت:	negotiable
Delivery Time:	3-5 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO 9001

نام:

کوپلینگ شفت سفت و سخت

مدل:

سری GN

مواد:

فولاد آلومینیوم

اندازه سوراخ:

20 میلی متر

ضمانتنامه:

12 ماه

مواد الاستومری:

PA66

درمان سطحی:

درمان اکسیداسیون آندی

وزن:

15-20 گرم

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

10000 در ماه

برجسته کردن:

کوپلینگ سفت و سخت پیچ

جفت شفت سفت و سخت پیچ

جفت شفت سفت و سخت 20x20 میلی متر

Product Description

Rigid GN 20X20 30 Rigif Shaft Coupling Setcrew آلیاژ آلومینیوم برای CNC

ویژگی های محصولات

کوپلینگ صلب نوعی کوپلینگ صلب پیچشی است که حتی در هنگام تحمل بار نیز فاصله چرخشی ندارد.حتی زمانی که بار ناشی از انحراف وجود دارد، کوپلینگ صلب همچنان گشتاور را به طور صلب منتقل می کند.

پیچ های روی فلنج کوپلینگ سفت و سخت می توانند تمام پیچ ها برای سوراخ های بازکنی باشند یا نیمی از آنها پیچ هایی برای سوراخ های باز کردن و نیمی دیگر پیچ های معمولی با توجه به مقدار گشتاور انتقال هستند.

مزایای:

1. وزن سبک، اینرسی فوق العاده کم و حساسیت بالا 2. بدون نیاز به تعمیر و نگهداری، مقاومت در برابر خوردگی فوق العاده روغن 3. آلیاژ آلومینیوم و مواد فولاد ضد زنگ 4. نوع پیچ و مهره، نوع بستن و نوع جداسازی ارائه شده است 5. مدل های محصول با منافذ مختلف اندازه های هر دو طرف نیز در انبار موجود است

کارخانه Changzhou Tianniu تولید کننده حرفه ای کوپلینگ های آلو، کوپلینگ های سفت و سخت، کوپلینگ های جهانی، کوپلینگ های متقاطع اسلاید، کوپلینگ های سیم پیچ، کوپلینگ های دم، کوپلینگ های دو غشایی و سایر محصولات است.شرکت فرآوری دارای سیستم مدیریت کیفیت کامل و علمی می باشد.

پارامترهای محصولات

کوپلینگ شفت جامد برای مجموعه بار محوری کوپلر شفت سفت و سخت 20x20 میلی متر 0

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	اف	م	گشتاور پیچ سفت کردن (NM)
GN-16X16	3،4،5،6،6.35،7،8	16	16	5	M3	0.7
GN-16x24	4،5،6،6.35،7،8	16	24	6	M3	0.7
GN-20x20	4،5،6،6.35،7،8،9،9.525،10	20	20	5	M3	0.7
GN-20x30	4،5،6،6.35،7،8،9،9.525،10	20	30	7	M4	1.7
GN-25x25	5,6,6,35,7,8,9,9,525,10,12	25	25	8	M4	1.7
GN-25x36	5,6,6,35,7,8,9,9,525,10,12	25	36	9	M4	1.7
GN-32x32	6،6.35،7،8،9،9.525،10،12،12.7،14،15،16	32	32	9	M5	4
GN-32x41	6،6.35،7،8،9،9.525،10،12،12.7،14،15،16	32	41	10	M5	4
GN-40x44	8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20	40	44	10.5	M5	4
GN-50x55	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	50	55	13	M6	7
GN-50x66	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	50	66	15	M6	7
GN-63x71	12,14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	16	M6	7

پارامتر odel	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	ممان اینرسی (Kg.M2)	جنس آستین شفت	درمان سطحی	وزن (g)
GN-16x16	5	-	-	-	23000	4.39x10-7	آلیاژ آلومینیوم با استحکام بالا	درمان آندایزینگ	6
GN-16x24	5	-	-	-	23000	4.39x10-7			10
GN-20x20	10	-	-	-	18000	1.25x10-6			14
GN-20x30	10	-	-	-	18000	1.25x10-6			19
GN-25x25	12	-	-	-	14000	3.8x10-7			25
GN-25x36	12	-	.	-	14000	3.8xl0-7			38
GN-32x32	15	-	-	-	11000	1.15x10-7			60
GN-32x41	15	-	-	-	11000	1.15xl0-7			70
GN-40x44	19	-	-	-	4000	1.45x10-7			118
GN-50x55	45	-	-		4000	2x10-7			235
GN-50x66	45	-	-	-	4000	2x10-7			300
GN-63x71	115	-	-	-	3800	1.8x10-7			400
