شماره مدل: GHC 40*50
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: مذاکره
قیمت: Negotiation
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت اولدام |
مواد: |
فولاد آلومینیوم |
قطر داخلی: |
16-70 میلی متر |
مدل: |
سری GHC |
ساختار: |
نوع کلمپینگ اولدام |
ضمانتنامه: |
12 ماه |
درمان سطحی: |
درمان اکسیداسیون آندی |
انعطاف پذیر یا سفت و سخت: |
قابل انعطاف |
نام: |
کوپلینگ شفت اولدام |
مواد: |
فولاد آلومینیوم |
قطر داخلی: |
16-70 میلی متر |
مدل: |
سری GHC |
ساختار: |
نوع کلمپینگ اولدام |
ضمانتنامه: |
12 ماه |
درمان سطحی: |
درمان اکسیداسیون آندی |
انعطاف پذیر یا سفت و سخت: |
قابل انعطاف |

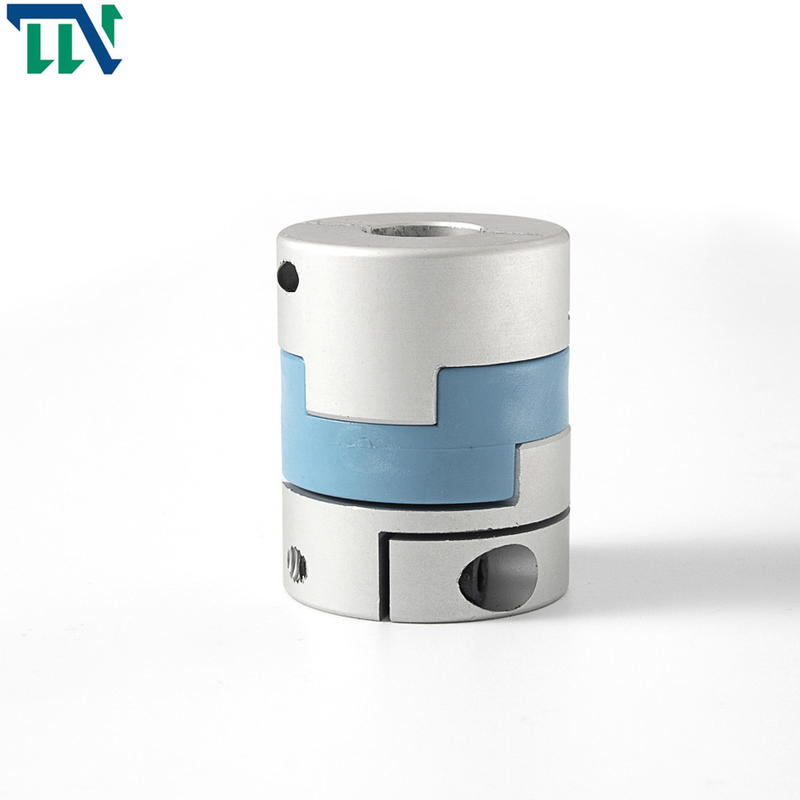

جفت لغزان متقاطع شفت گیره اولدام برای مکانیسم GHC 32X45
معرفی محصولات
کوپلینگ شفت نوع اولدام به گونه ای طراحی شده است که به طور یکنواخت در اطراف شفت محکم شود و نسبت به کوپلینگ های پیچی ثابت بدون آسیب رساندن به شفت، گیرایی بیشتری ایجاد کند.سپس پیچ های گیره را ببندید تا محکم شوند.اینها کوپلینگ های اولدام هستند.ما تولید کننده انواع کوپلینگ شفت هستیم.کوپلینگ های سفارشی نیز قابل قبول هستند.
شکل آن سبک و راحت برای نصب است که باعث صرفه جویی در زمان برای پردازش و تولید شرکت ها می شود.ثانیاً در برابر خوردگی روغن مقاوم است و می تواند عایق الکتریکی باشد.الاستومرهای کشویی مختلف در دسترس هستند.لغزش بین آستین شفت و قطعه میانی می تواند انحرافات شعاعی و زاویه ای زیادی را ایجاد کند.طراحی برآمدگی ویژه در وسط می تواند نقش حمایت کننده داشته باشد و اجازه انحراف زاویه ای بزرگ را بدون لنگر خمشی بدهد تا بار محوری به حداقل برسد.
دارای مزایای ساختار ساده، محدوده اندازه گسترده، لحظه اینرسی کوچک، استفاده راحت و بازرسی بصری راحت است.مقاومت در برابر خوردگی روغن فوق العاده و عایق الکتریکی بار محوری ناشی از انحراف را به حداقل می رساند.لغزش بین آستین شفت و وسط می تواند باعث انحراف شعاعی و زاویه ای بزرگ شود.
مونتاژ
1) در حین مونتاژ، فرزها را جدا کرده و تمام قسمت ها را تمیز کنید
2) در هنگام مونتاژ، اطمینان حاصل کنید که خطوط مرکزی دو سوراخ یاتاقان چنگال جوش در وسط در یک صفحه قرار دارند و اختلاف مجاز نباید از 1 درجه تجاوز کند.قسمت اسپلاین باید آزادانه بلغزد و مفصل باید به طور انعطاف پذیر بچرخد
3) سطح را تمیز کنید.به جز اینکه صفحه انتهایی فلنج و کلید صفحه انتهایی با گریس ضد زنگ پوشانده شده است، بقیه با آستر ضد زنگ برس زده و سپس رنگ می شوند (رنگ آمیزی مجاز نیست).
4) روانکاری منظم.تزریق روغن هفته ای یک بار و در شرایط دمای بالا یک بار در روز توصیه می شود.
5) به منظور افزایش طول عمر دستگاه اکسل نوع لغزنده متقاطع، هر بار شافت متقاطع را 180 درجه تنظیم کنید تا ژورنال شفت متقاطع به طور متناوب استفاده شود.
پارامترهای محصولات
نقشه های تولید
برگه اطلاعات تولید
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | اف | م | گشتاور پیچ سفت کردن (NM) |
| GHC-16X21 | 4،5،6،6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4،5،6،6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5،6،6.35،7،8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5،6،6.35،7،8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8،9،9.525،10،11،12،14،15،16،17،18،19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9,525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ± 0.2 | 8500 | 30 | 5.5x10-7 | آلیاژ آلومینیوم با استحکام بالا | PA 6 6 | درمان آندایزینگ | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ± 0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ± 0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ± 0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
