کوپلینگ متریک زیر فلکسیبل Bkl 40X51mm M5

Name: کوپلینگ متریک زیر فلکسیبل Bkl 40X51mm M5
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GR 40*51
Price: 149.10 USD
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: Tianniu

گواهی: ISO 9001

شماره مدل: GR 40*51

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 عدد

قیمت: negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 3-5 روز کاری

شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P

قابلیت ارائه: 10000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            جفت انعطاف پذیر زیر 40X51mm, 40X51mm جفت دم, جفت دم 40X51mm


نام:	کوپلینگ شفت زیر	مواد:	فولاد آلومینیوم
اندازه سوراخ:	16-55 میلی متر	ضمانتنامه:	12 ماه
مواد الاستومری:	PA66	درمان سطحی:	درمان اکسیداسیون آندی
وزن:	85 گرم

نام:	کوپلینگ شفت زیر
مواد:	فولاد آلومینیوم
اندازه سوراخ:	16-55 میلی متر
ضمانتنامه:	12 ماه
مواد الاستومری:	PA66
درمان سطحی:	درمان اکسیداسیون آندی
وزن:	85 گرم

توضیحات

کوپلینگ متریک زیر فلکسیبل Bkl 40X51mm M5

GR40X51 M5 شفت کوپلینگ آلومینیومی دم گیر برای دستگاه CNC

معرفی محصول

کوپلینگ Bellows از لوله های دیواره نازک موجدار (دم) برای جوش یا اتصال مستقیم به دو نیمه کوپلینگ برای انتقال حرکت استفاده می کند.کوپلینگ دارای مزایای ساختار ساده، ابعاد کلی کوچک، پردازش و نصب راحت و دقت انتقال بالا است.این عمدتا در ماشین آلات دقیق قدرت کوچک و مکانیسم های کنترلی که نیاز به ساختار فشرده و دقت انتقال بالا دارند استفاده می شود.

عنصر الاستیک کوپلینگ دم، دم فلزی دقیق است که به سری های انعطاف پذیر و سری های صلب تقسیم می شود.سری انعطاف پذیر دارای خاصیت ارتجاعی زیادی است و اغلب در موارد کوچک مانند رمزگذارها و سنسورها استفاده می شود.سری سفت و سخت عمدتا در موتورهای سروو، ماشین ابزار CNC (مراکز ماشینکاری) و موارد دیگر استفاده می شود.

ویژگی های محصولات

1. کوپلینگ بیلوز فاقد ترخیص و حساسیت بالا می باشد

2. کشش بالا، حفاظت بهتر از تجهیزات

3. می تواند ارتعاش را جذب کند و انحرافات شعاعی، زاویه ای و محوری را به طور همزمان جبران کند.

4. مقاومت در برابر لکه روغن و مقاومت در برابر خوردگی قوی

5. صلبیت پیچشی، ویژگی های چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت دقیقاً یکسان هستند.

6. معمولا در ماشین آلات CNC، دیسک های نمایه سازی و سایر ماشین آلات صنعتی استفاده می شود

پارامترهای محصولات

نقشه های محصول

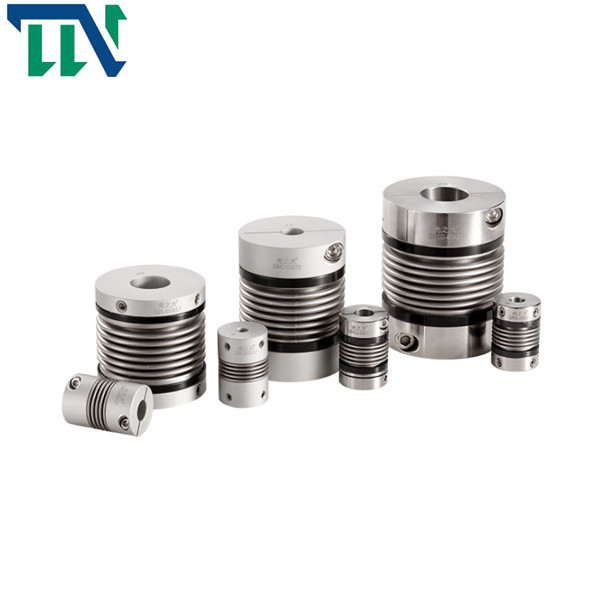

کوپلینگ متریک زیر فلکسیبل Bkl 40X51mm M5 0

ابعاد محصول

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	LI	L2	L3	ن	اف	م	گشتاور پیچ سفت کردن (NM)
GR-16x27	4،5،6،6.35،7،8	16	27	7.5	2	8	13.5	3	M3	0.7
GR-20x32	5,6,6,35,7,8,9,9,525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0.7
GR-22.5x34	5,6,6,35,7,8,9,9,525,10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6،6.35،7،8،9،9.525،10،11،12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8،9،10،11،12،12.7،14،15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	سفتی پیچشی ایستا (NM/rad)	ممان اینرسی (Kg.M2)	جنس آستین شفت	درمان سطحی	وزن (g)
GR-16x27	0.8	0.1	2	+ 0.4 -1.2	20000	150	7.9x10-7	آلیاژ آلومینیوم با استحکام بالا	درمان آندایزینگ	8
GR-20x32	1.5	0.1	2	+ 0.6 -1.8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0.15	2	+ 0.6 -1.8	16000	300	6.2x10-6			22
GR-25x37	2.0	0.15	2	+ 0.6 -1.8	15000	330	6.7x10-6			30
GR-32x42	2.5	0.2	2	+ 0.8 -2.5	11000	490	2.0x10-5			53
GR-40x51	6.4	0.3	2	+ 0.8 -2.5	10000	530	2.1x10-5			85
GR-55x57	12	0.3	2	+ 0.8 -2.5	9000	860	2.8x10-5			170
GR-65x81	18	0.2	2	+ 0.7 -2.5	4500	900	2.3x10-5			280
