جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: GRC 55*72
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی یا هوایی
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت زیر |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
55 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
وزن: |
0.38 کیلوگرم |
نام: |
کوپلینگ شفت زیر |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
55 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
وزن: |
0.38 کیلوگرم |

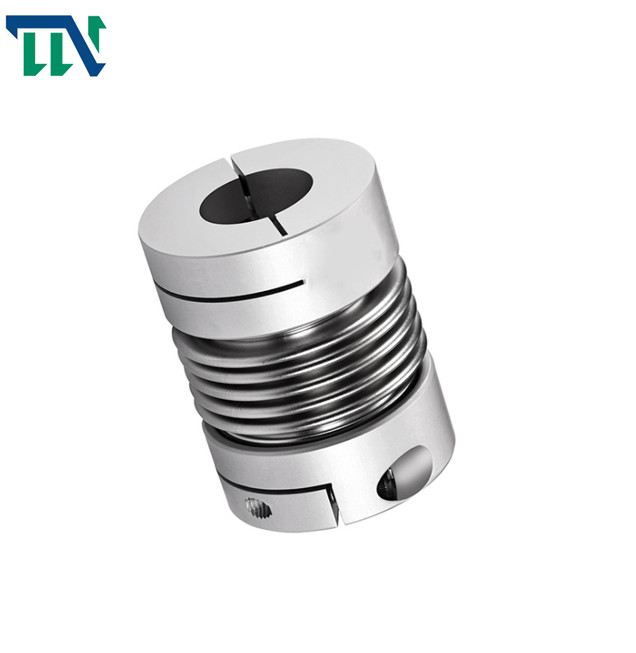

کوپلینگ شفت گیره فولادی برای رمزگذار
پارامترهای محصولات
نقشه های محصول
ابعاد محصول
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | L1 | L2 | L3 | ن | اف | م | گشتاور پیچ سفت کردن (NM) |
| GRC-16x27 | 4،5،6،6.35،7،8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5،6،6.35،7،8،9،9.525،10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6,35,7,8,9,9,525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6،6.35،7،8،9،9،9.525،10،12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9,525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | درمان سطحی | وزن (g) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | آلیاژ آلومینیوم با استحکام بالا | درمان آندایزینگ | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
معرفی محصول
کوپلینگ Bellows از لوله های دیواره نازک موجدار (دم) برای جوش یا اتصال مستقیم به دو نیمه کوپلینگ برای انتقال حرکت استفاده می کند.کوپلینگ دارای مزایای ساختار ساده، ابعاد کلی کوچک، پردازش و نصب راحت و دقت انتقال بالا است.این عمدتا در ماشین آلات دقیق قدرت کوچک و مکانیزم های کنترلی که نیاز به ساختار فشرده و دقت انتقال بالا دارند استفاده می شود.دیواره لوله نازک و یکنواخت کوپلینگ دمی باعث می شود که بار باربری بسیار کم تولید کند، مقدار ثابت هر نقطه چرخشی را حفظ کند، بر خلاف سایر کوپلینگ ها که نقطه بار بالا و نقطه بار پایین چرخه را از بین می برند و هنگام تحمل بار گشتاور، استحکام را حفظ می کنند. .برای موارد خورنده، Wansheng Coupling Co., Ltd. می تواند کوپلینگ های دم را با آستین های شفت فولادی ضد زنگ ارائه دهد، اما این باعث افزایش وزن و کاهش مزایای عملکردی این نوع کوپلینگ می شود.
عنصر الاستیک کوپلینگ دم، دم فلزی دقیق است که به سری های انعطاف پذیر و سری های صلب تقسیم می شود.سری انعطاف پذیر دارای خاصیت ارتجاعی زیادی است و اغلب در موارد کوچک مانند رمزگذارها و سنسورها استفاده می شود.سری سفت و سخت عمدتا در موتورهای سروو، ماشین ابزار CNC (مراکز ماشینکاری) و موارد دیگر استفاده می شود.
