جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: سری GRC
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن حمل و نقل دریایی حمل و نقل هواپیما 0.08-0.17 کیلوگرم
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت زیر |
ساختار: |
کوپلینگ شفت زیر |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
16-55 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
نام: |
کوپلینگ شفت زیر |
ساختار: |
کوپلینگ شفت زیر |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
16-55 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |

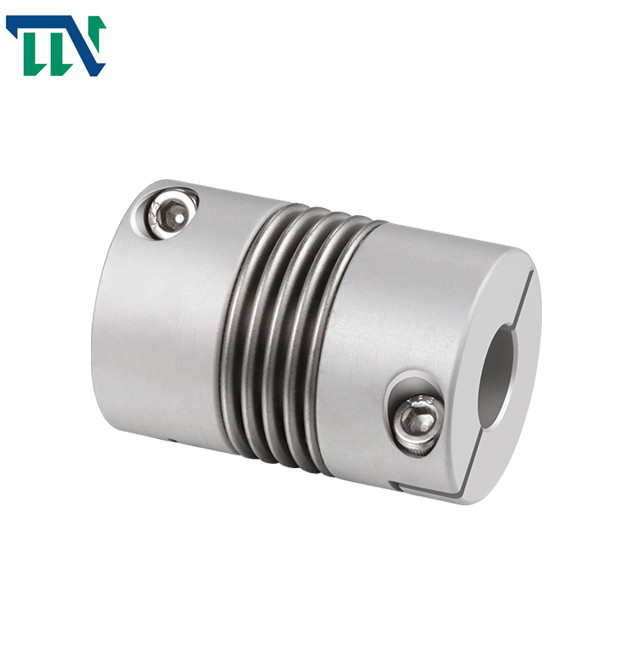

کوپلینگ شفت گیره فولادی برای رمزگذار
معرفی محصول
کوپلینگ Bellows از لوله های دیواره نازک موجدار (دم) برای جوش یا اتصال مستقیم به دو نیمه کوپلینگ برای انتقال حرکت استفاده می کند.کوپلینگ دارای مزایای ساختار ساده، ابعاد کلی کوچک، پردازش و نصب راحت و دقت انتقال بالا است.این عمدتا در ماشین آلات دقیق قدرت کوچک و مکانیزم های کنترلی که نیاز به ساختار فشرده و دقت انتقال بالا دارند استفاده می شود.
عنصر الاستیک کوپلینگ دم، دم فلزی دقیق است که به سری های انعطاف پذیر و سری های صلب تقسیم می شود.سری انعطاف پذیر دارای خاصیت ارتجاعی زیادی است و اغلب در موارد کوچک مانند رمزگذارها و سنسورها استفاده می شود.سری سفت و سخت عمدتا در موتورهای سروو، ماشین ابزار CNC (مراکز ماشینکاری) و موارد دیگر استفاده می شود.
ویژگی های محصولات
> مواد آلیاژ آلومینیوم است و دم میانی از فولاد ضد زنگ با مقاومت در برابر خوردگی عالی ساخته شده است.
> جوشکاری لیزری بین دم و آستین شفت، با فاصله چرخش صفر، مناسب برای چرخش جلو و عقب استفاده می شود.
> ساختار دم می تواند به طور موثر انحراف شعاعی، زاویه ای و محوری را جبران کند
> برای موتور پله ای سروو موتور طراحی شده است
> روش بستن پیچ بست
پارامترهای محصولات
نقشه های محصول
ابعاد محصول
| مدل | سوراخ D1 D2 | øدی | L | L1 | L2 | L3 | ن | سی | اف | م | گشتاور آچار (N·M) |
| CRC-16x27 | 4،5،6،6.35 | ø16 | 27 | 7.5 | 2 | 12 | 15 | 4.7 | 3 | 2-M2.5x8 | 1.5 |
| CRC-20x32 | 5،6،6.35،8 | ø20 | 32 | 8 | 2.5 | 17 | 18 | 5.8 | 3.5 | 2-M2.5x10 | 1.5 |
| CRC-22.5x34 | 5،6،6.35،8،9.5،10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4.5 | 2-M3x12 | 2.5 |
| CRC-25x37 | 6،6.35،8،9.5،10،12 | ø25 | 37 | 10.5 | 3 | 16 | 22 | 8.2 | 4.5 | 2-M3x12 | 2.5 |
| CRC-32x42 | 8,9,9,525,10,11,12,12.7,14,15 | ø32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| CRC-40x55 | 8,9,9,525,10,11,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-M4x20 | 3.5 |
| CRC-55x72 | 10,11,12,12.7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
