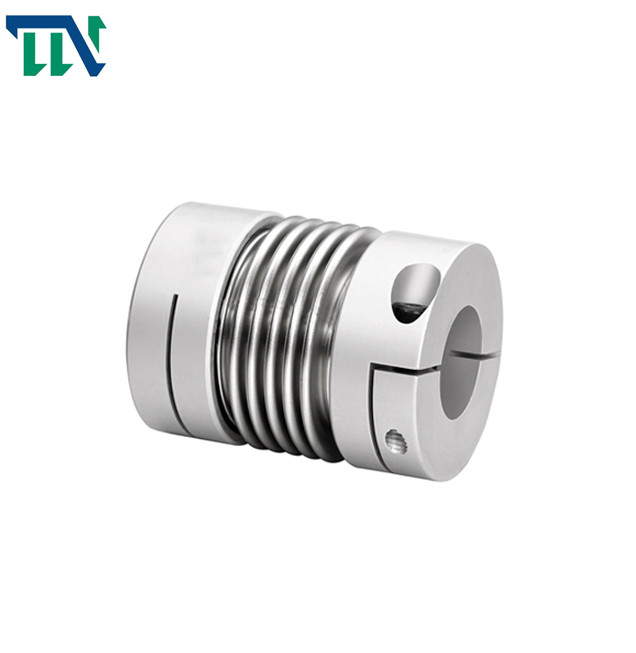

بستن اتصال شفت دم فولادی GRC 40X55 سفارشی برای ماشین ابزار CNC
معرفی محصول
کوپلینگ Bellows از لوله های دیواره نازک موجدار (دم) برای جوش یا اتصال مستقیم به دو نیمه کوپلینگ برای انتقال حرکت استفاده می کند.کوپلینگ دارای مزایای ساختار ساده، ابعاد کلی کوچک، پردازش و نصب راحت و دقت انتقال بالا است.این عمدتا در ماشین آلات دقیق قدرت کوچک و مکانیزم های کنترلی که نیاز به ساختار فشرده و دقت انتقال بالا دارند استفاده می شود.دیواره لوله نازک و یکنواخت کوپلینگ دمی باعث می شود که بار باربری بسیار کم تولید کند، مقدار ثابت هر نقطه چرخشی را حفظ کند، بر خلاف سایر کوپلینگ ها که نقطه بار بالا و نقطه بار پایین چرخه را از بین می برند و هنگام تحمل بار گشتاور، استحکام را حفظ می کنند. .برای موارد خورنده، Wansheng Coupling Co., Ltd. می تواند کوپلینگ های دم را با آستین های شفت فولادی ضد زنگ ارائه دهد، اما این باعث افزایش وزن و کاهش مزایای عملکردی این نوع کوپلینگ می شود.
عنصر الاستیک کوپلینگ دم، دم فلزی دقیق است که به سری های انعطاف پذیر و سری های صلب تقسیم می شود.سری انعطاف پذیر دارای خاصیت ارتجاعی زیادی است و اغلب در موارد کوچک مانند رمزگذارها و سنسورها استفاده می شود.سری سفت و سخت عمدتا در موتورهای سروو، ماشین ابزار CNC (مراکز ماشینکاری) و موارد دیگر استفاده می شود.
1. کوپلینگ بیلوز فاقد ترخیص و حساسیت بالا می باشد
2. کشش بالا، حفاظت بهتر از تجهیزات
3. می تواند ارتعاش را جذب کند و انحرافات شعاعی، زاویه ای و محوری را به طور همزمان جبران کند.
4. مقاومت در برابر لکه روغن و مقاومت در برابر خوردگی قوی
5. صلبیت پیچشی، ویژگی های چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت دقیقاً یکسان هستند.
6. معمولا در ماشین آلات CNC، دیسک های نمایه سازی و سایر ماشین آلات صنعتی استفاده می شود
پارامترهای محصولات
نقشه های محصول
ابعاد محصول
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | L1 | L2 | L3 | ن | اف | م | گشتاور پیچ سفت کردن (NM) |
| GRC-16x27 | 4،5،6،6.35،7،8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5،6،6.35،7،8،9،9.525،10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6,35,7,8,9,9,525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6،6.35،7،8،9،9،9.525،10،12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9,525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | درمان سطحی | وزن (g) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | آلیاژ آلومینیوم با استحکام بالا | درمان آندایزینگ | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
