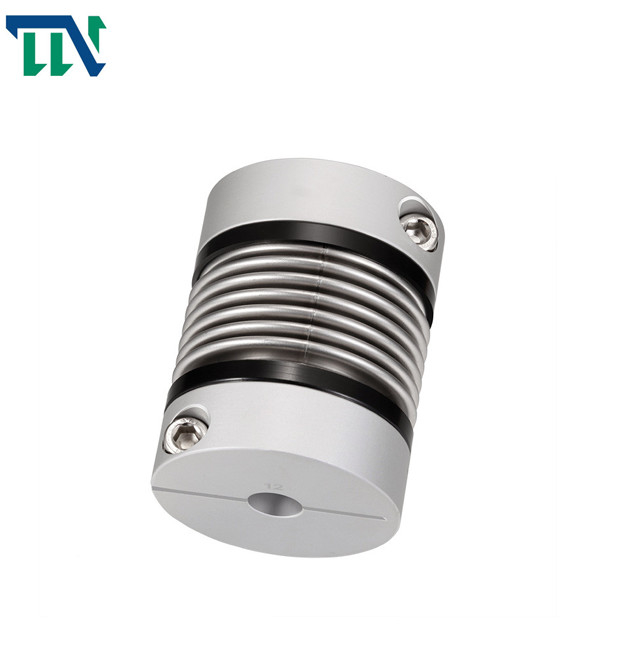

دم فولادی ss تولید کنندگان کوپلینگ شفت برای موتور 20X32mm

Brand Name:	Tianniu
Model Number:	GRC 20*32
MOQ:	1 عدد
قیمت:	negotiable
Delivery Time:	5-7 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO 9001

نام:

کوپلینگ شفت زیر

مواد:

فولاد آلومینیوم

اندازه سوراخ:

16-55 میلی متر

ضمانتنامه:

12 ماه

مواد الاستومری:

PA66

درمان سطحی:

درمان اکسیداسیون آندی

وزن:

0.013 کیلوگرم

جزئیات بسته بندی:

کارتن حمل و نقل دریایی حمل و نقل هواپیما 0.08-0.17 کیلوگرم

قابلیت ارائه:

10000 در ماه

برجسته کردن:

ss couplings bellow 20x32mm

ss bellow couplings ss bellow coupling 20x32mm

ss bellow couplings 20X32mm

Product Description

کوپلینگ شفت گیره فولادی برای رمزگذار

معرفی محصول

کوپلینگ Bellows از لوله های دیواره نازک موجدار (دم) برای جوش یا اتصال مستقیم به دو نیمه کوپلینگ برای انتقال حرکت استفاده می کند.کوپلینگ دارای مزایای ساختار ساده، ابعاد کلی کوچک، پردازش و نصب راحت و دقت انتقال بالا است.این عمدتا در ماشین آلات دقیق قدرت کوچک و مکانیسم های کنترلی که نیاز به ساختار فشرده و دقت انتقال بالا دارند استفاده می شود.

عنصر الاستیک کوپلینگ دم، دم فلزی دقیق است که به سری های انعطاف پذیر و سری های صلب تقسیم می شود.سری انعطاف پذیر دارای خاصیت ارتجاعی زیادی است و اغلب در موارد کوچک مانند رمزگذارها و سنسورها استفاده می شود.سری سفت و سخت عمدتا در موتورهای سروو، ماشین ابزار CNC (مراکز ماشینکاری) و موارد دیگر استفاده می شود.

ویژگی های محصولات

> مواد آلیاژ آلومینیوم است و دم میانی از فولاد ضد زنگ با مقاومت در برابر خوردگی عالی ساخته شده است.
> جوش لیزری بین دم و آستین شفت، با فاصله چرخش صفر، مناسب برای چرخش جلو و عقب استفاده می شود.
> ساختار دم می تواند به طور موثر انحراف شعاعی، زاویه ای و محوری را جبران کند
> برای موتور استپر سروو موتور طراحی شده است
> روش بستن پیچ بست

پارامترهای محصولات

نقشه های محصول

دم فولادی ss تولید کنندگان کوپلینگ شفت برای موتور 20X32mm 0

ابعاد محصول

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	L1	L2	L3	ن	اف	م	گشتاور پیچ سفت کردن (NM)
GRC-16x27	4،5،6،6.35،7،8	16	27	7.5	2	8	13.5	3	M2.5	1
GRC-20x32	5،6،6.35،7،8،9،9.525،10	20	32	7.2	2.8	12	18	3.5	M3	1.5
GRC-22.5x34	5,6,6,35,7,8,9,9,525,10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M3	1.5
GRC-25x37	6,6.35,7,8,9,9,9,525,10,12	25	37	9.5	3	12	20.2	4.5	M3	1.5
GRC-32x42	8,9,9,525,10,11,12,12.7,14,15	32	42	8	4	18	27.2	5.5	M4	2.5
GRC-40x55	8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20	40	55	11.5	6	20	34.5	6.5	M5	7
GRC-55x72	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	72	16.5	6	27	51.9	10	M6	12
GRC-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	10.5	M6	12

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	سفتی پیچشی ایستا (NM/rad)	ممان اینرسی (Kg.M2)	جنس آستین شفت	درمان سطحی	وزن (g)
GRC-16x27	0.8	0.1	1.5	+ 0.4 -1.2	9400	150	8.0x10-7	آلیاژ آلومینیوم با استحکام بالا	درمان آندایزینگ	8
GRC-20x32	1.5	0.15	2	+ 0.6 -1.8	7600	220	2.2x10-6			13
GRC-22.5x34	1.8	0.15	2	+ 0.6 -1.8	6000	300	6.5x10-6			22
GRC-25x37	2.0	0.15	2	+ 0.8 -1.8	6100	330	6.9x10-6			30
GRC-32x42	2.5	0.2	2	+ 0.8 -2.5	4700	490	2.1x10-5			53
GRC-40x55	6.4	0.2	2	+ 0.8 -2.5	4200	530	2.3x10-5			97
GRC-55x72	12	0.2	2	+ 0.8 -2.5	3900	860	3.7x10-5			200
GRC-65x81	18	0.2	2	+ 0.7 -2.5	3500	900	3.6x10-5			380
