جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: GRC 2025*37
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن حمل و نقل دریایی حمل و نقل هواپیما 0.08-0.17 کیلوگرم
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت زیر |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
25 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
وزن: |
0.06 کیلوگرم |
نام: |
کوپلینگ شفت زیر |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
25 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
وزن: |
0.06 کیلوگرم |

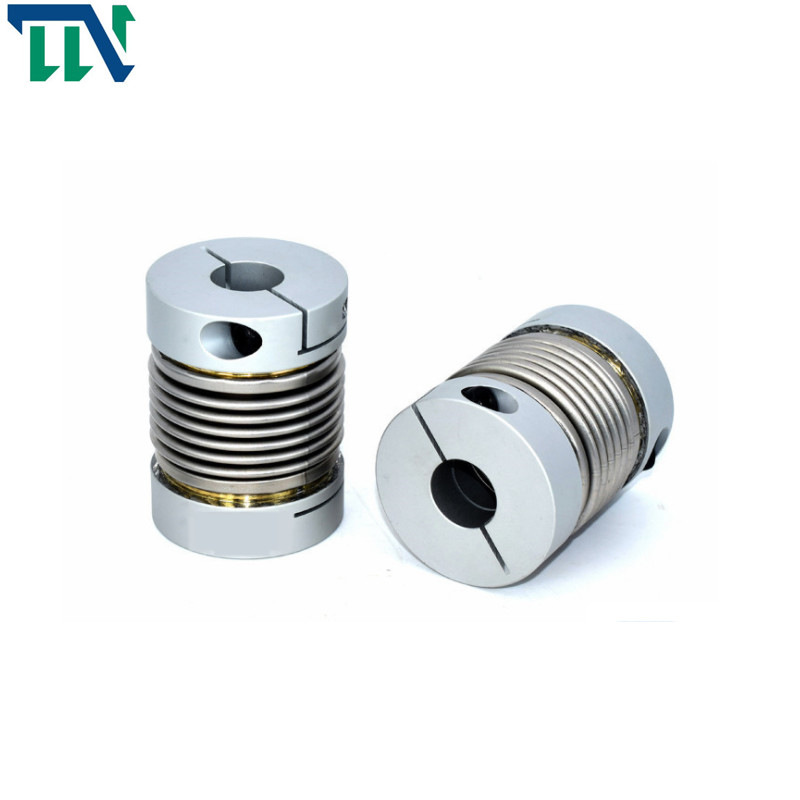

کوپلینگ شفت گیره فولادی برای رمزگذار
معرفی محصول
کوپلینگ Bellows از لوله های دیواره نازک موجدار (دم) برای جوش یا اتصال مستقیم به دو نیمه کوپلینگ برای انتقال حرکت استفاده می کند.کوپلینگ دارای مزایای ساختار ساده، ابعاد کلی کوچک، پردازش و نصب راحت و دقت انتقال بالا است.این عمدتا در ماشین آلات دقیق قدرت کوچک و مکانیزم های کنترلی که نیاز به ساختار فشرده و دقت انتقال بالا دارند استفاده می شود.
1. کوپلینگ بیلوز فاقد ترخیص و حساسیت بالا می باشد
2. کشش بالا، حفاظت بهتر از تجهیزات
3. می تواند ارتعاش را جذب کند و انحرافات شعاعی، زاویه ای و محوری را به طور همزمان جبران کند.
4. مقاومت در برابر لکه روغن و مقاومت در برابر خوردگی قوی
5. صلبیت پیچشی، ویژگی های چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت دقیقاً یکسان هستند.
6. معمولا در ماشین آلات CNC، دیسک های نمایه سازی و سایر ماشین آلات صنعتی استفاده می شود
ویژگی های محصولات
> مواد آلیاژ آلومینیوم است و دم میانی از فولاد ضد زنگ با مقاومت در برابر خوردگی عالی ساخته شده است.
> جوشکاری لیزری بین دم و آستین شفت، با فاصله چرخش صفر، مناسب برای چرخش جلو و عقب استفاده می شود.
> ساختار دم می تواند به طور موثر انحراف شعاعی، زاویه ای و محوری را جبران کند
> برای موتور پله ای سروو موتور طراحی شده است
> روش بستن پیچ بست
پارامترهای محصولات
نقشه های محصول
ابعاد محصول
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | L1 | L2 | L3 | ن | اف | م | گشتاور پیچ سفت کردن (NM) |
| GRC-16x27 | 4،5،6،6.35،7،8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5،6،6.35،7،8،9،9.525،10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6,35,7,8,9,9,525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6،6.35،7،8،9،9،9.525،10،12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9,525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | درمان سطحی | وزن (g) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | آلیاژ آلومینیوم با استحکام بالا | درمان آندایزینگ | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
