اتصال شفت دم آلومینیومی گیره استارت موتور زیر 16 میلی متر 19 میلی متر

Brand Name:	Tianniu
Model Number:	سری GR
MOQ:	1 عدد
قیمت:	negotiable
Delivery Time:	3-5 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO 9001

نام:

کوپلینگ شفت زیر

ساختار:

کوپلینگ شفت زیر

مواد:

فولاد آلومینیوم

اندازه سوراخ:

16-55 میلی متر

ضمانتنامه:

12 ماه

مواد الاستومری:

PA66

درمان سطحی:

درمان اکسیداسیون آندی

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

10000 در ماه

برجسته کردن:

کوپلینگ زیر آلومینیومی تیانیو

کوپلینگ شفت موتور زیر استارت تیانیو

کوپلینگ شفت 16 میلی متر تیانیو

Product Description

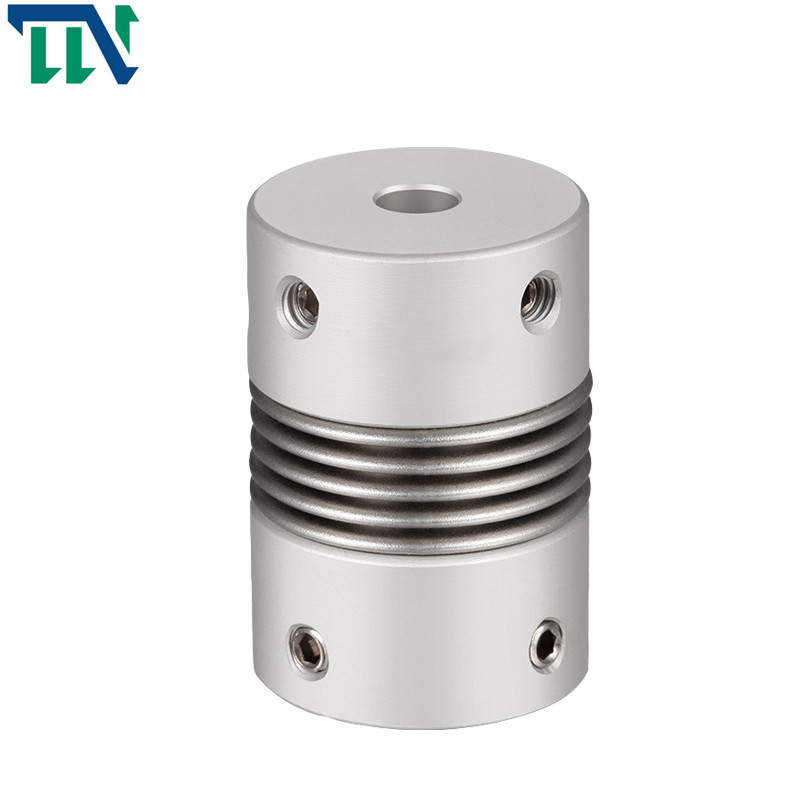

کوپلینگ پیچی دم دم آلیاژ آلومینیوم برای استارت موتور

معرفی محصول

کوپلینگ دم در جاهایی استفاده می شود که باید چرخش دقیق، سرعت های بالا و حرکت دینامیکی منتقل شود.آنها عکس العمل صفر و سطح بالایی از سفتی پیچشی را نشان می دهند و مزایای عملکردی متمایز را ارائه می دهند.اما اندازه و جابجایی مناسب برای اجرای موفقیت آمیز آنها بسیار مهم است.

ویژگی های محصولات

> مواد آلیاژ آلومینیوم است و دم میانی از فولاد ضد زنگ با مقاومت در برابر خوردگی عالی ساخته شده است.
> جوش لیزری بین دم و آستین شفت، با فاصله چرخش صفر، مناسب برای چرخش جلو و عقب استفاده می شود.
> ساختار دم می تواند به طور موثر انحراف شعاعی، زاویه ای و محوری را جبران کند
> برای موتور استپر سروو موتور طراحی شده است
> روش بستن پیچ گیر

پارامترهای محصولات

نقشه های محصول

اتصال شفت دم آلومینیومی گیره استارت موتور زیر 16 میلی متر 19 میلی متر 0

ابعاد محصول

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	LI	L2	L3	ن	اف	م	گشتاور پیچ سفت کردن (NM)
GR-16x27	4،5،6،6.35،7،8	16	27	7.5	2	8	13.5	3	M3	0.7
GR-20x32	5,6,6,35,7,8,9,9,525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0.7
GR-22.5x34	5,6,6,35,7,8,9,9,525,10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6،6.35،7،8،9،9.525،10،11،12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8،9،10،11،12،12.7،14،15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	سفتی پیچشی ایستا (NM/rad)	ممان اینرسی (Kg.M2)	جنس آستین شفت	درمان سطحی	وزن (g)
GR-16x27	0.8	0.1	2	+ 0.4 -1.2	20000	150	7.9x10-7	آلیاژ آلومینیوم با استحکام بالا	درمان آندایزینگ	8
GR-20x32	1.5	0.1	2	+ 0.6 -1.8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0.15	2	+ 0.6 -1.8	16000	300	6.2x10-6			22
GR-25x37	2.0	0.15	2	+ 0.6 -1.8	15000	330	6.7x10-6			30
GR-32x42	2.5	0.2	2	+ 0.8 -2.5	11000	490	2.0x10-5			53
GR-40x51	6.4	0.3	2	+ 0.8 -2.5	10000	530	2.1x10-5			85
GR-55x57	12	0.3	2	+ 0.8 -2.5	9000	860	2.8x10-5			170
GR-65x81	18	0.2	2	+ 0.7 -2.5	4500	900	2.3x10-5			280
