GH Screw Rigid Sheft Coupling Cross Sliding set

Name: GH Screw Rigid Sheft Coupling Cross Sliding set
Brand: Tianniu
SKU: سری GH
Rating: 4.9 (103 reviews)

جزئیات محصول

محل منبع: چین

نام تجاری: Tianniu

گواهی: ISO-9001

شماره مدل: سری GH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 عدد

قیمت: Negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-7 روز کاری

شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P

قابلیت ارائه: 10000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    کوپلینگ پیچی مجموعه کشویی متقاطع, شفت صلب اولدام پیچ, شفت صلب اولدام درمان اکسیداسیون آندی


مدل:	کوپلینگ پیچی مجموعه متقابل کشویی GH	مواد:	آلیاژ آلومینیوم
ساختار:	کوپلینگ پیچ	اندازه سوراخ:	5-10 میلی متر
ضمانتنامه:	12 ماه	قطر بیرونی:	12-25 میلی متر
مواد الاستومری:	PA66	درمان سطحی:	درمان اکسیداسیون آندی

مدل:	کوپلینگ پیچی مجموعه متقابل کشویی GH
مواد:	آلیاژ آلومینیوم
ساختار:	کوپلینگ پیچ
اندازه سوراخ:	5-10 میلی متر
ضمانتنامه:	12 ماه
قطر بیرونی:	12-25 میلی متر
مواد الاستومری:	PA66
درمان سطحی:	درمان اکسیداسیون آندی

توضیحات

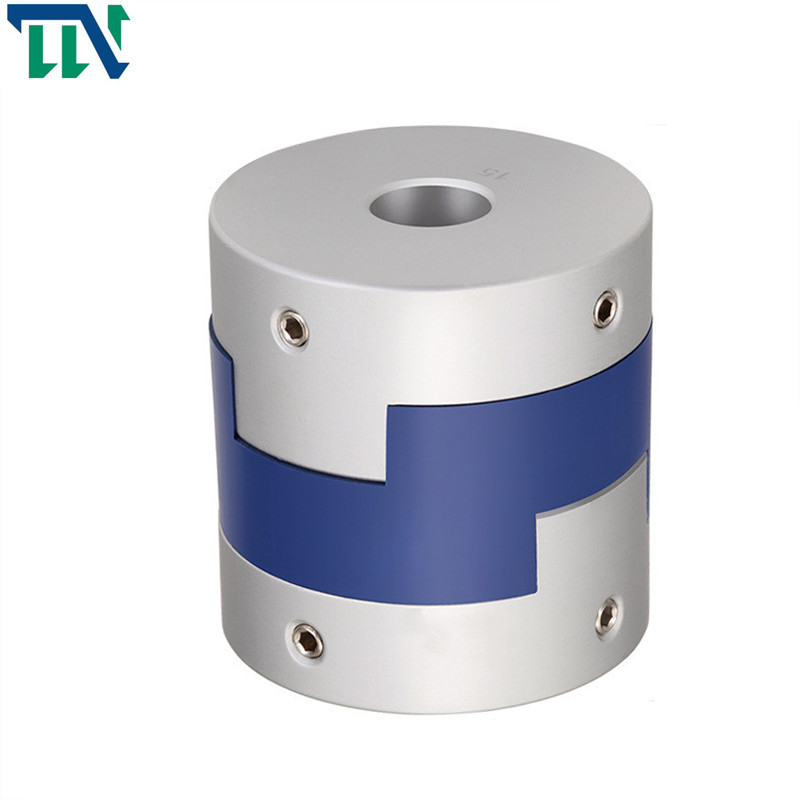

GH Screw Rigid Sheft Coupling Cross Sliding set

کوپلینگ نوع GH Oldham صلیب مجموعه کشویی پیچ کوپلینگ شفت صلب

پارامترهای محصولات

GH Screw Rigid Sheft Coupling Cross Sliding set 0

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	LF	LP	اف	م	گشتاور پیچ سفت کردن (NM)
GH-16X18	4،5،6،6.35،7،8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5،6،6.35،7،8،9،9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5،6،6.35،8،9،9.525،10،11،12،14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5،6،8،9،9.525،10،11،12،12.7،14،15،16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9,525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9,525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	سفتی پیچشی ایستا (NM/rad)	ممان اینرسی (Kg.M2)	جنس آستین شفت	مواد ترکش	درمان سطحی	وزن (g)
GH-16X18	0.7	0.8	3	± 0.2	9000	30	3.3x10-7	آلیاژ آلومینیوم با استحکام بالا	PA 6 6	درمان آندایزینگ	6
GH-20X25	1.2	1.2	3	± 0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	± 0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	± 0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	± 0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	± 0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	± 0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	± 0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	± 0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	± 0.2	2500	1260	3.9x10-4				445

ویژگی های محصولات

کوپلینگ پیچی ست کشویی متقاطع کوپلینگ نوع GH Oldham

> مواد کلوئیدی PA66 وارداتی است که دارای مقاومت در برابر سایش، مقاومت در برابر خوردگی و عایق الکتریکی است.
> طراحی کشویی می تواند انحراف شعاعی و زاویه ای را به طور موثرتری جبران کند
> طراحی قابل جدا شدن، نصب آسان
> روش بستن پیچ بست

در کشور من، استانداردهای صنعت ماشین آلات فرموله شده و به استانداردهای صنعتی جدید بازنگری شده است: JB/T 9147-1999 (جایگزین ZB/T J19022-90) رابطه کوپلینگ بین گشتاورها. در مقایسه با کوپلینگ دنده، کوپلینگ دیافراگمی لغزشی نسبی ندارد. ، نیازی به روغن کاری، آب بندی، بدون سر و صدا، اساساً به تعمیر و نگهداری ندارد، ساخت آن آسان است و می تواند تا حدی جایگزین کوپلینگ دنده شود.کوپلینگ های دیافراگمی در کشورهای صنعتی جهان بسیار مورد استفاده قرار گرفته اند.

کوپلینگ دیافراگمی برای انتقال شفت در دمای بالا، سرعت بالا و شرایط کاری متوسط خورنده، مانند پمپ های آب (به ویژه پمپ های شیمیایی پرقدرت)، فن ها، کمپرسورها، ماشین آلات هیدرولیک، ماشین آلات نفت، ماشین آلات چاپ، ماشین آلات نساجی، مواد شیمیایی مناسب است. ماشین آلات، ماشین آلات معدن، ماشین آلات متالورژی، هوانوردی (بالگرد)، سیستم انتقال نیروی دریایی با سرعت بالا، توربین بخار، سیستم انتقال مکانیکی قدرت پیستونی، خودروهای خزنده و مجموعه ژنراتور با سرعت بالا، سیستم انتقال مکانیکی با قدرت بالا، از طریق تعادل دینامیکی بعداً در شفت گیربکس با سرعت بالا اعمال می شود.
