جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: GHC 40*50
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: مذاکره
قیمت: Negotiation
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت اولدام |
مواد: |
فولاد آلومینیوم |
قطر داخلی: |
8-19 میلی متر |
مدل: |
سری GHC |
ساختار: |
نوع کلمپینگ اولدام |
ضمانتنامه: |
12 ماه |
درمان سطحی: |
درمان اکسیداسیون آندی |
انعطاف پذیر یا سفت و سخت: |
قابل انعطاف |
نام: |
کوپلینگ شفت اولدام |
مواد: |
فولاد آلومینیوم |
قطر داخلی: |
8-19 میلی متر |
مدل: |
سری GHC |
ساختار: |
نوع کلمپینگ اولدام |
ضمانتنامه: |
12 ماه |
درمان سطحی: |
درمان اکسیداسیون آندی |
انعطاف پذیر یا سفت و سخت: |
قابل انعطاف |

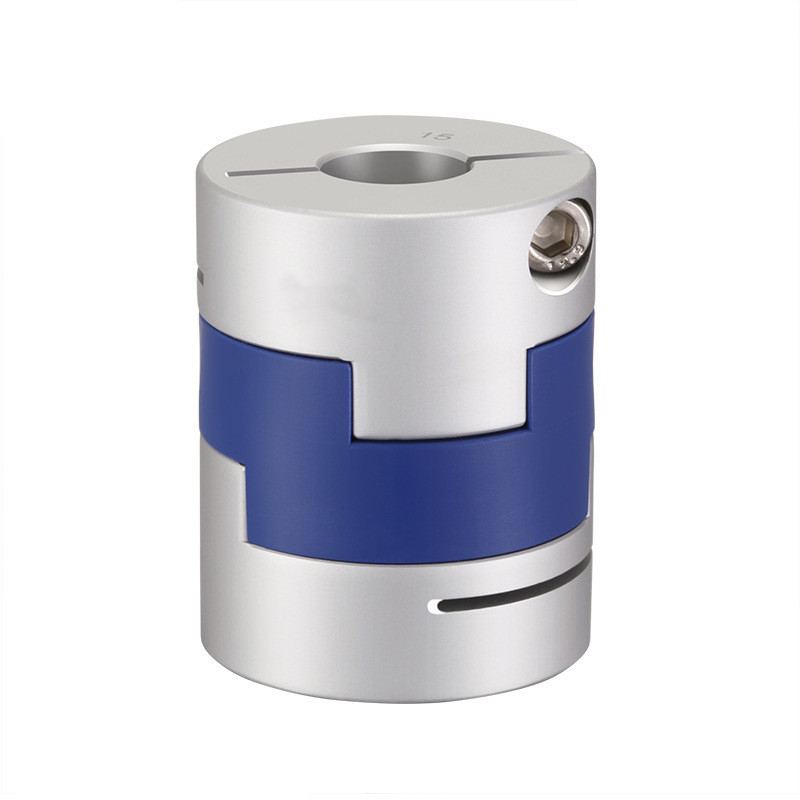

کوپلینگ شفت کوپلینگ آلومینیومی انعطاف پذیر 40x50mm سری GHC به سبک اولدام
معرفی محصولات
اینها کوپلینگ های اولدام هستند.ما تولید کننده انواع کوپلینگ شفت هستیم.کوپلینگ های سفارشی نیز قابل قبول هستند.
کوپلینگ شفت نوع اولدام به گونه ای طراحی شده است که به طور یکنواخت در اطراف شفت گیره کند و نسبت به کوپلینگ های پیچی ثابت بدون آسیب رساندن به شفت، گیرایی بیشتری را ایجاد کند.سپس پیچ های گیره را محکم کنید تا محکم شوند.
شکل آن سبک و راحت برای نصب است که باعث صرفه جویی در زمان برای پردازش و تولید شرکت ها می شود.ثانیاً در برابر خوردگی روغن مقاوم است و می تواند عایق الکتریکی باشد.الاستومرهای کشویی مختلف در دسترس هستند.
لغزش بین آستین شفت و قطعه میانی می تواند انحرافات شعاعی و زاویه ای زیادی را ایجاد کند.طراحی برآمدگی ویژه در وسط می تواند نقش حمایت کننده داشته باشد و اجازه انحراف زاویه ای بزرگ را بدون لنگر خمشی بدهد تا بار محوری به حداقل برسد.
مزایای کوپلینگ اولدام:
اول از همه، شکل آن سبک و نصب آسان است که باعث صرفه جویی در زمان برای پردازش و تولید شرکت ها می شود.ثانیاً در برابر خوردگی روغن مقاوم است و می تواند عایق الکتریکی باشد.الاستومرهای کشویی مختلف در دسترس هستند.لغزش بین بوش و قطعه وسط می تواند انحرافات شعاعی و زاویه ای زیادی را تحمل کند.انحراف زاویه باعث ایجاد گشتاور خمشی نمی شود، به طوری که بار محوری به حداقل می رسد.
ثانیا، ساختار ساده است، محدوده اندازه گسترده است، لحظه اینرسی کوچک است، استفاده راحت است و برای بازرسی بصری راحت است.مقاومت بالای روغن در برابر خوردگی و عایق الکتریکی بار محوری ناشی از ناهماهنگی را به حداقل می رساند و لغزش بین بوش و وسط می تواند ناهماهنگی های شعاعی و زاویه ای بزرگ را تحمل کند.
در مقایسه با سایر کوپلینگ ها، اولاً شکل آن به طور خاص سبک به نظر می رسد و این نوع چیزها چشم نوازترین هستند و لغزنده متقاطع وسط دارای رنگ های مختلفی برای انتخاب شما است و همچنین نصب آن آسان است. .دردسرساز نیست.بزرگترین چیز این است که می تواند در تعمیر و نگهداری صرفه جویی کند و در عین حال می تواند در برابر الکتریسیته، ضد رسوب و ضد خوردگی نیز عایق باشد و عمر مفید آن نسبتاً طولانی است.یک کوپلینگ بسیار مقرون به صرفه و مناسب است
برای اطلاعات بیشتر با ما تماس بگیرید!
پارامترهای محصولات
نقشه های تولید
برگه اطلاعات تولید
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | اف | م | گشتاور پیچ سفت کردن (NM) |
| GHC-16X21 | 4،5،6،6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4،5،6،6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5،6،6.35،7،8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5،6،6.35،7،8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8،9،9.525،10،11،12،14،15،16،17،18،19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9,525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ± 0.2 | 8500 | 30 | 5.5x10-7 | آلیاژ آلومینیوم با استحکام بالا | PA 6 6 | درمان آندایزینگ | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ± 0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ± 0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ± 0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
