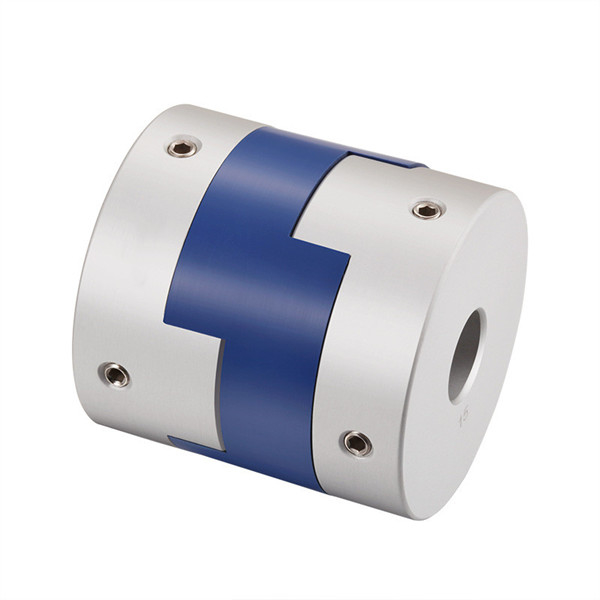

کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham
کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham
کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham
کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham
کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham
کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham
کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham

کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham

جزئیات محصول

محل منبع: چین

نام تجاری: Tianniu

گواهی: ISO-9001

شماره مدل: سری GH

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 عدد

قیمت: Negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-7 روز کاری

شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P

قابلیت ارائه: 10000 در ماه

بهترین قیمت رو بدست بیار
حالا تماس بگیرید

مشخصات

توضیحات
مشخصات
برجسته کردن:

کوپلینگ شفت صلب اولدام پیچ

,

مجموعه کشویی متقاطع کوپلینگ شفت

,

کوپلینگ شفت GH اولدام

مدل:
کوپلینگ پیچی مجموعه متقابل کشویی GH
مواد:
آلیاژ آلومینیوم
ساختار:
کوپلینگ پیچ
اندازه سوراخ:
5-10 میلی متر
ضمانتنامه:
12 ماه
قطر بیرونی:
12-25 میلی متر
مواد الاستومری:
PA66
درمان سطحی:
درمان اکسیداسیون آندی
مدل:
کوپلینگ پیچی مجموعه متقابل کشویی GH
مواد:
آلیاژ آلومینیوم
ساختار:
کوپلینگ پیچ
اندازه سوراخ:
5-10 میلی متر
ضمانتنامه:
12 ماه
قطر بیرونی:
12-25 میلی متر
مواد الاستومری:
PA66
درمان سطحی:
درمان اکسیداسیون آندی
توضیحات
کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham

کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham



پارامترهای محصولات

کوپلینگ شفت GH-50*38 مجموعه متقاطع کشویی GH Screw Rigid Oldham 0

پارامتر مدل قطر سوراخ مشترک d1,d2 ΦD L LF LP اف م گشتاور پیچ سفت کردن
(NM)
GH-16X18 4،5،6،6.35،7،8 16 18 7.1 11.6 3.55 M3 0.7
GH-20X25 5،6،6.35،7،8،9،9.525 20 25 9.1 12.7 4.55 M4 1.7
GH-25X28 5،6،6.35،8،9،9.525،10،11،12،14 25 28 11.7 16.65 5.58 M4 1.7
GH-32x33 5،6،8،9،9.525،10،11،12،12.7،14،15،16 32 33 14 19.5 7 M4 1.7
GH-40X35 8,9,9,525,10,11,12,12.7,14,14,16,17,18,19,20 40 35 15.5 18.4 7.75 M4 1.7
GH-45X46 8,9,9,525,10,11,12.7,14,15,16,17,18,19,20,22 45 46 21.5 18.4 9 M5 4
GH-50X38 10,12,12.7,14,15,16,17,18,19,20,22,24,25 50 38 16.5 15 8.25 M5 4
GH-55X57 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 55 57 27 17.5 10.5 M5 4
GH-63X47 14,15,16,17,18,19,20,22,24,25,28,30,32 63 47 21 17.5 10.5 M6 8.4
GH-70X77 16,17,18,19,20,22,24,25,28,30,32,38,40 70 77 36.5 25 13.5 M8 10.5

پارامتر مدل گشتاور نامی
(NM)*		 خروج از مرکز مجاز
(میلی متر)*		 زاویه انحراف مجاز
(°)*		 انحراف محوری مجاز
(میلی متر)*		 حداکثر سرعت، بیشینه سرعت
دور در دقیقه		 سفتی پیچشی ایستا
(NM/rad)		 ممان اینرسی
(Kg.M2)		 جنس آستین شفت مواد ترکش درمان سطحی وزن
(g)
GH-16X18 0.7 0.8 3 ± 0.2 9000 30 3.3x10-7 آلیاژ آلومینیوم با استحکام بالا PA 6 6 درمان آندایزینگ 6
GH-20X25 1.2 1.2 3 ± 0.2 7000 58 1.1x10-6 18
GH-25X28 2 1.6 3 ± 0.2 6000 130 3.1x10-6 25
GH-32x33 4.5 2 3 ± 0.2 4800 270 9.6x10-6 44
GH-40X35 9 2.4 3 ± 0.2 3600 520 2.3x10-5 81
GH-45X46 12 2.8 3 ± 0.2 3500 560 3.8x10-5 136
GH-50X38 19 2.6 3 0.2 ± 3000 800 1.8x10-4 142
GH-55X57 22 3.3 3 0.2 ± 2800 795 8.0x10-4 255
GH-63X47 19 3 3 0.2 ± 2500 1200 8.3x10-4 320
GH-70X77 56 3.8 3 0.2 ± 2500 1260 3.9x10-4 445


ویژگی های محصولات



در کشور من، استانداردهای صنعت ماشین آلات فرموله شده و به استانداردهای صنعتی جدید بازنگری شده است: JB/T 9147-1999 (جایگزین ZB/T J19022-90) ارتباط کوپلینگ بین گشتاورها. در مقایسه با کوپلینگ دنده، کوپلینگ دیافراگمی لغزشی نسبی ندارد. ، نیازی به روغن کاری، آب بندی، بدون سر و صدا، اساساً به تعمیر و نگهداری ندارد، ساخت آن آسان است و می تواند تا حدی جایگزین کوپلینگ دنده شود.کوپلینگ های دیافراگمی در کشورهای صنعتی جهان بسیار مورد استفاده قرار گرفته اند.



کوپلینگ پیچی ست کشویی متقاطع کوپلینگ نوع GH Oldham.

مواد کلوئیدی PA66 وارد شده است که دارای مقاومت در برابر سایش، مقاومت در برابر خوردگی و عایق الکتریکی است.
> طراحی کشویی می تواند انحراف شعاعی و زاویه ای را به طور موثرتری جبران کند.
> طراحی قابل جدا شدن، نصب آسان؛
> روش بستن پیچ بست.



کوپلینگ دیافراگمی برای انتقال شفت در دمای بالا، سرعت بالا و شرایط کاری متوسط ​​خورنده، مانند پمپ های آب (به ویژه پمپ های شیمیایی پرقدرت)، فن ها، کمپرسورها، ماشین آلات هیدرولیک، ماشین آلات نفتی، ماشین آلات چاپ، ماشین آلات نساجی، مواد شیمیایی مناسب است. ماشین آلات، ماشین آلات معدن، ماشین آلات متالورژی، هوانوردی (بالگرد)، سیستم انتقال نیروی دریایی با سرعت بالا، توربین بخار، سیستم انتقال مکانیکی قدرت پیستونی، خودروهای خزنده و مجموعه ژنراتور با سرعت بالا، سیستم انتقال مکانیکی با قدرت بالا، از طریق تعادل دینامیکی بعداً در شفت گیربکس با سرعت بالا اعمال می شود.





Tags:

کوپلینگ شفت 18 میلی متری,

کوپلینگ شفت 16 میلی متری,

کوپلینگ سبک اولدام
