جزئیات محصول
Place of Origin: China
نام تجاری: Tianniu
Model Number: GH Series
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 10000 در ماه
نام محصول: |
کوپلینگ شفت اولدام |
وزن: |
6-445 G |
نوع نصب: |
پیچ را تنظیم کنید |
حداکثر سرعت: |
2500 تا 9000 دور در دقیقه |
مواد: |
آلومینیوم |
گشتاور: |
0.7-10.5 نیوتن متر |
طول: |
18-77 میلی متر |
رنگ: |
نقره |
نام محصول: |
کوپلینگ شفت اولدام |
وزن: |
6-445 G |
نوع نصب: |
پیچ را تنظیم کنید |
حداکثر سرعت: |
2500 تا 9000 دور در دقیقه |
مواد: |
آلومینیوم |
گشتاور: |
0.7-10.5 نیوتن متر |
طول: |
18-77 میلی متر |
رنگ: |
نقره |

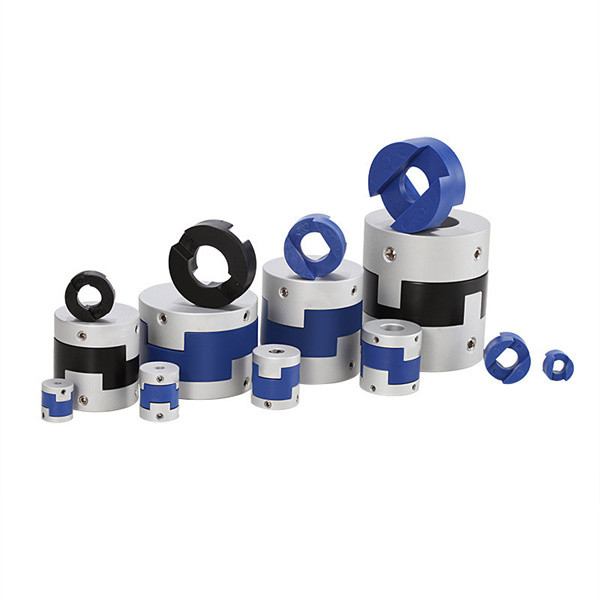

پیوندهای عمودی اولدهام یک پیوندهای جابجایی شعاعی است که یک پیوندهای عمودی چرخش کارآمد و قابل اعتماد را فراهم می کند.این اتصال طراحی شده است برای ارائه دقت چرخش بالا و مقاومت چرخش کم. این ویژگی ساخت یک قطعه است که اجازه می دهد تا برای نصب و نگهداری آسان است. Oldham دیسک کوپلینگ مناسب برای طیف گسترده ای از برنامه های کاربردی،از جمله کاربردهای با سرعت بالا و گشتاور بالااین دستگاه برای استفاده با شاخه هایی با قطر سوراخ 4-40 میلی متر طراحی شده است و به طور ایمن با نوع نصب پیچ تنظیم شده نصب می شود.با عملکرد قابل اعتمادش، عمر طولانی و ارزش عالی، Oldham Shaft Coupling انتخاب ایده آل برای بسیاری از برنامه ها است.
| پارامتر | ارزش |
|---|---|
| نام محصول | اتصال گودال اولدهام |
| نوع نصب | پیچ تنظیم کنید |
| طول | 18 تا 77 میلی متر |
| چرخش | 0.7-10.5 ن.م |
| قطر حفاری | ۴ تا ۴۰ میلی متر |
| وزن | ۶- ۴۴۵ گرم |
| رنگ | نقره |
| قطر بیرونی | 16-70 میلی متر |
| حداکثر سرعت | 2500 تا 9000 دور در دقیقه |
| مواد | آلومینیوم |
| نوع | اتصال گره چرخش، اتصال جابجایی شعاعی، اتصال دیسک اولدهام |
| پارامتر مدل | قطر مشترک سوراخ d1,d2 | ΦD | L | LF | LP | F | م | چرخش پیچ کشویی (N.M) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
Tianniu GH Series Oldham Shaft Coupling دارای یک ویژگی اتصال گره چرخش است که اجازه می دهد تا یک اتصال موثر و کارآمد بین دو گره چرخش داشته باشد.این Oldham Disc Coupling از یک ماده آلومینیومی با وزن کم و با کیفیت بالا ساخته شده است و در اندازه های مختلف از 6 تا 445 گرم در دسترس استهمچنین دارای یک نوع آسان نصب پیچ برای نصب آسان است. قطر حفره این Oldham Disc Coupling می تواند از 4 تا 40 میلی متر باشد، که آن را برای بسیاری از برنامه ها مناسب می کند.این Oldham شیفت اتصال یک محصول قابل اعتماد و با دوام است که طراحی شده است برای ارائه یک اتصال قابل اعتماد و مقرون به صرفه بین دو شاخه چرخشاین یک راه حل ایده آل برای کاربردهای مانند پمپ ها، کمپرسورها و سایر ماشین آلات است که در آن اتصال گره چرخش لازم است.
اتصال گودال اولدهامیک کوپلینگ میله ای چرخش است که توسط Tianniu تولید می شود. این کوپلینگ دارای مدل GH سری است و در چین طراحی و ساخته شده است. این کوپلینگ دیسک اولدهام دارای قطر سوراخ 4-40 میلی متر است.با طول 18-77 میلی متردر این حالت، این دستگاه به اندازه ای که می توانید از آن استفاده کنید می تواند به اندازه ای که می توانید از آن استفاده کنید، به اندازه ای که می توانید از آن استفاده کنید، به اندازه ای که می توانید از آن استفاده کنید.
تیم ما از کارشناسان در "اولدهام شفت کوپلینگ" متعهد به ارائه بهترین کیفیت پشتیبانی فنی و خدمات به مشتریان هستند.تا بتوانیم بهترین مشاوره و راه حل ها را برای نیازهای شما ارائه دهیم..
ما خدمات مختلفی را ارائه می دهیم، از جمله:
ما متعهد به ارائه شما با بالاترین سطح از پشتیبانی فنی و خدمات.تیم ما از متخصصان با تجربه در دسترس هستند 24/7 به شما کمک کند با هر گونه سوالات و نگرانی شما ممکن است داشته باشدبرای کسب اطلاعات بیشتر در مورد محصولات و خدمات ما امروز با ما تماس بگیرید.
پيوند هاي شفت اولدهام معمولاً در کيسه هاي پلي اتيلن بسته شده اند.آنها باید در یک جعبه کارتونی قرار داده و با پوشش حباب یا مواد محافظ دیگر محفوظ شوند.جعبه باید با ابعاد و هدف کوپلر و همچنین نام و آدرس مشتری برچسب گذاری شود.
