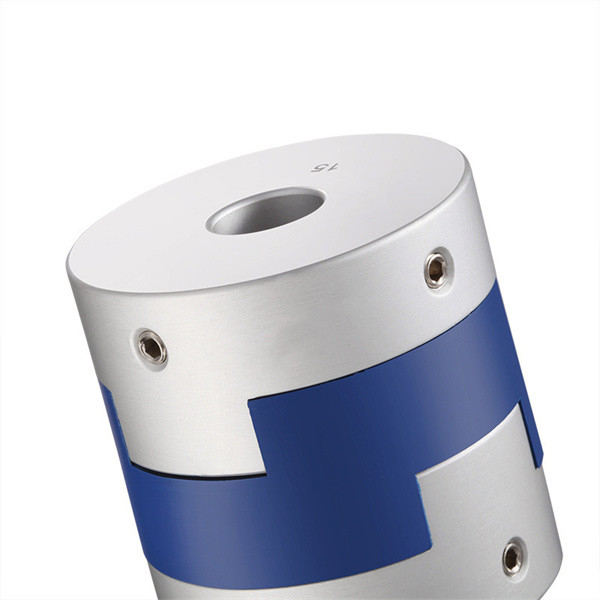

GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی
GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی
GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی
GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی
GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی
GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی
GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی

GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی

جزئیات محصول

Place of Origin: China

نام تجاری: Tianniu

Model Number: GH Series

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 2 عدد

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-10 روز کاری

قابلیت ارائه: 10000 در ماه

بهترین قیمت رو بدست بیار
حالا تماس بگیرید

مشخصات

توضیحات
مشخصات
برجسته کردن:

اتوماسیون Oldham Shaft Coupling,GH سری Oldham کوپلینگ,GH 25x28 Oldham Shaft Coupling (گرفتن شیفت اولدهام)

,

GH Series Oldham Coupling

,

GH 25x28 Oldham Shaft Coupling

گشتاور:
0.7-10.5 نیوتن متر
وزن:
6-445 G
رنگ:
نقره
قطر سوراخ:
4-40 میلی متر
مواد:
آلومینیوم
قطر خارجی:
16-70 میلی متر
حداکثر سرعت:
2500 تا 9000 دور در دقیقه
طول:
18-77 میلی متر
گشتاور:
0.7-10.5 نیوتن متر
وزن:
6-445 G
رنگ:
نقره
قطر سوراخ:
4-40 میلی متر
مواد:
آلومینیوم
قطر خارجی:
16-70 میلی متر
حداکثر سرعت:
2500 تا 9000 دور در دقیقه
طول:
18-77 میلی متر
توضیحات
GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی

توضیحات محصول:

اتصال گودال اولدهام

پیوندهای شیفت اولدهام، که به عنوان پیوندهای دیسک اولدهام نیز شناخته می شوند، یک نوع پیوندهای شیفت درایو هستند که برای ارائه عملکرد برتر در برنامه های کاربردی پویا طراحی شده اند.این اتصال با سبک بودن خود مشخص می شوداین دستگاه دارای یک وزن 6-445G، قطر سوراخ 4-40mm و حداکثر سرعت 2500-9000 RPM است. رنگ نقره ای آن یک ظاهر زیبا و مدرن را تضمین می کند.

اولدهام شفت کوپلینگ برای پاسخگویی به سخت ترین الزامات صنعت ساخته شده استقدرت بالا و مقاومت در برابر خوردگی آن را برای طیف گسترده ای از برنامه های کاربردی مناسب می کندهمچنین طراحی شده است تا خنک کننده ارتعاش عالی، سر و صدا کم و عمر طولانی را فراهم کند.

Oldham Shaft Coupling انتخاب ایده آل برای کاربردهایی است که نیاز به عملکرد و قابلیت اطمینان بالاتری دارند.رنگ نقره ای و ساخت سبک آن را به یک انتخاب عالی برای هر دو کاربردهای صنعتی و مصرفی.



ویژگی ها:

  • نام محصول: Oldham Shaft Coupling
  • ماده: آلومینیوم
  • قطر سوراخ: 4-40 میلی متر
  • حداکثر سرعت: 2500-9000 دور در دقیقه
  • چرخش: 0.7-10.5 N.m



پارامترهای فنی:



GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی 0



پارامتر مدل قطر مشترک سوراخ d1,d2 ΦD L LF LP F م چرخش پیچ کشویی
(N.M)
GH-16X18 4,5,6,6.35,7,8 16 18 7.1 11.6 3.55 M3 0.7
GH-20X25 5,6,6.35,7,8,9,9.525 20 25 9.1 12.7 4.55 M4 1.7
GH-25X28 5,6,6.35,8,9,9.525,10,11,12,14 25 28 11.7 16.65 5.58 M4 1.7
GH-32x33 5,6,8,9,9.525,10,11,12,12.7,14,15,16 32 33 14 19.5 7 M4 1.7
GH-40X35 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 40 35 15.5 18.4 7.75 M4 1.7
GH-45X46 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 45 46 21.5 18.4 9 M5 4
GH-50X38 10,12,12.7,14,15,16,17,18,19,20,22,24,25 50 38 16.5 15 8.25 M5 4
GH-55X57 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 55 57 27 17.5 10.5 M5 4
GH-63X47 14,15,16,17,18,19,20,22,24,25,28,30,32 63 47 21 17.5 10.5 M6 8.4
GH-70X77 16,17,18,19,20,22,24,25,28,30,32,38,40 70 77 36.5 25 13.5 M8 10.5

پارامتر مدل چرخش نامی
(N.M) *		 منحرفیت مجاز
(ملی متر) *		 زاویه انحراف مجاز
(°)		 انحراف محوری مجاز
(ملی متر) *		 حداکثر سرعت
rpm		 سفتی تورسیونال استاتیک
(N.M/rad)		 لحظه ی جاودانگی
(kg.M2)		 مواد پوشش گره مواد شراپنل درمان سطح وزن
(g)
GH-16X18 0.7 0.8 3 ±0.2 9000 30 3.3x10-7 آلیاژ آلومینیوم با قدرت بالا P A 6 6 درمان آنودیزه 6
GH-20X25 1.2 1.2 3 ±0.2 7000 58 1.1x10-6 18
GH-25X28 2 1.6 3 ±0.2 6000 130 3.1x10-6 25
GH-32x33 4.5 2 3 ±0.2 4800 270 9.6x10-6 44
GH-40X35 9 2.4 3 ±0.2 3600 520 2.3x10-5 81
GH-45X46 12 2.8 3 ±0.2 3500 560 3.8x10-5 136
GH-50X38 19 2.6 3 ±0.2 3000 800 1.8x10-4 142
GH-55X57 22 3.3 3 ±0.2 2800 795 8.0x10-4 255
GH-63X47 19 3 3 ±0.2 2500 1200 8.3x10-4 320
GH-70X77 56 3.8 3 ±0.2 2500 1260 3.9x10-4 445
پارامتر مشخصات
نام محصول اتصال گودال اولدهام
وزن ۶- ۴۴۵ گرم
چرخش 0.7-10.5 ن.م
نوع نصب پیچ تنظیم کنید
قطر بیرونی 16-70 میلی متر
مواد آلومینیوم
رنگ نقره
قطر حفاری ۴ تا ۴۰ میلی متر
حداکثر سرعت 2500 تا 9000 دور در دقیقه
طول 18 تا 77 میلی متر
نوع اتصال گره چرخش، اتصال گره محرک



کاربردها:

Tianniu GH Series Oldham Shaft Coupling یک راه حل مقرون به صرفه و قابل اعتماد برای اتصال دو شاخه در یک سیستم محرک است.که وزن کمی دارد اما دوام دارد و در برابر خوردگی مقاوم استاین اتصال برای فراهم کردن تراز قطب ایمن و دقیق و کاهش لرزش طراحی شده است. این در طیف گسترده ای از قطر بیرونی از 16-70 میلی متر و وزنه از 6-445 گرم در دسترس است.که آن را برای کاربردهای مختلف مناسب می کند. نصب آن با نوع نصب پیچ تنظیم شده آسان است و برای محرک های میله با سرعت بالا ، مانند در ناقلات ، پمپها ، کمپرسورها و موتورها مناسب است. با اندازه فشرده آن ،همچنین برای فضاهای تنگ مناسب است.. Tianniu GH سری Oldham Shaft Coupling یک انتخاب ایده آل برای کسانی است که به دنبال عملکرد قابل اعتماد درایو می باشند.



بسته بندی و حمل:

بسته بندی و حمل و نقل شفت اولدهام:

اتصال گره های اولدهام معمولاً در کیسه های پلاستیکی، جعبه های مقوا یا جعبه های چوبی ارسال می شوند.آنها ابتدا با حباب پیچیده می شوند و سپس در ظروف مناسب بسته بندی می شوند.برای حفاظت بیشتر، بسته بندی می تواند با نوار ضد دستکاری بسته بندی شود.



GH-25*28 سری Oldham Shaft Coupling برای اتوماسیون صنعتی 1
