جزئیات محصول
Place of Origin: China
نام تجاری: Tianniu
Model Number: GH Series
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-10 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 10000 در ماه
رنگ: |
نقره |
مواد: |
آلومینیوم |
گشتاور: |
0.7-10.5 نیوتن متر |
قطر بیرونی: |
16-70 میلی متر |
نام محصول: |
کوپلینگ شفت اولدام |
طول: |
18-77 میلی متر |
حداکثر سرعت: |
2500 تا 9000 دور در دقیقه |
وزن: |
6-445 G |
رنگ: |
نقره |
مواد: |
آلومینیوم |
گشتاور: |
0.7-10.5 نیوتن متر |
قطر بیرونی: |
16-70 میلی متر |
نام محصول: |
کوپلینگ شفت اولدام |
طول: |
18-77 میلی متر |
حداکثر سرعت: |
2500 تا 9000 دور در دقیقه |
وزن: |
6-445 G |

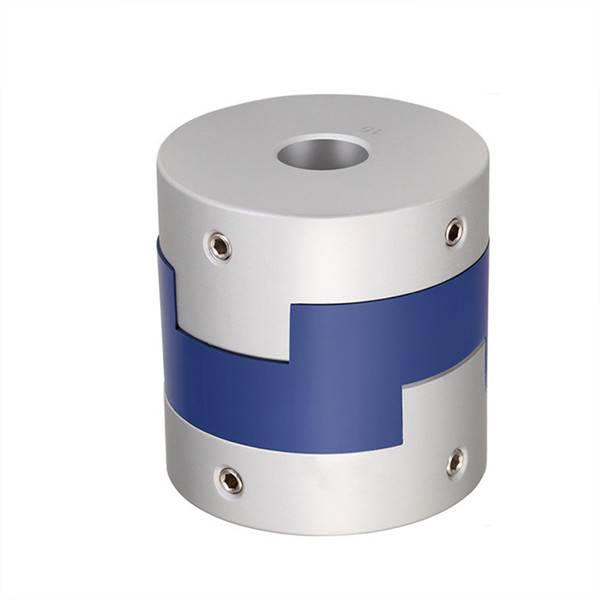

Oldham Shaft Coupling یک راه حل قابل اعتماد و قوی برای اتصال محرک عمودی است که برای ارائه یک اتصال انعطاف پذیر بین دو شاخه طراحی شده است.با قطر سوراخ از 4 تا 40 میلی متر، طول از 18-77 میلی متر و وزن از 6-445 گرم و از مواد آلومینیومی دوامدار ساخته شده است.ویژگی های برجسته آن شامل رنگ نقره ای و ظرفیت جابجایی شعاعی برای اتصال موثرتر محور می باشدآن را مناسب برای هر دو برنامه های کاربردی با سرعت پایین و بالا، ارائه عملکرد قابل اعتماد و نگهداری آسان است.Oldham Shaft Coupling یک راه حل بسیار قابل اعتماد و طولانی مدت برای برنامه های مربوط به اتصال محرک می باشد، که باعث می شود آن را برای انواع صنایع ایده آل.
| ویژگی | ارزش |
|---|---|
| نام محصول | اتصال گودال اولدهام |
| نوع نصب | پیچ تنظیم کنید |
| رنگ | نقره |
| مواد | آلومینیوم |
| طول | 18 تا 77 میلی متر |
| قطر بیرونی | 16-70 میلی متر |
| قطر حفاری | ۴ تا ۴۰ میلی متر |
| چرخش | 0.7-10.5 ن.م |
| حداکثر سرعت | 2500 تا 9000 دور در دقیقه |
| وزن | ۶- ۴۴۵ گرم |
| پارامتر مدل | قطر مشترک سوراخ d1,d2 | ΦD | L | LF | LP | F | م | چرخش پیچ کشویی (N.M) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
Tianniu GH Series Oldham Shaft Coupling یک پیوندهای شیفت چرخش ایده آل است که برای اتصال دو شیفت موازی مورد استفاده قرار می گیرد و می تواند برای انتقال گشتاور در حالی که اجازه جابجایی شعاعی را می دهد استفاده شود.از مواد آلومينيومي با کيفيت بالا ساخته شده، وزن سبک، و می تواند 0.7-10.5 N.m گشتاور تحمل. حداکثر سرعت آن است 2500-9000 RPM، و وزن آن است 6-445 G. آن مناسب برای طیف گسترده ای از برنامه های کاربردی، مانند اتوماسیون صنعتی،رباتیک، تجهیزات خودرو، تجهیزات پزشکی و تجهیزات چاپ. این یک اتصال گره چرخش ایده آل برای عملیات با سرعت بالا، لرزش کم و نویز کم است.
ما انتخاب گسترده ای ازاتصال گودال اولدهامبرای برآورده کردن نیازهای خاص شما محصول ما با بالاترین کیفیت ساخته شده استآلومینیوم، و در طیف وسیعی ازنقرهرنگ هاسری Tianniu GHپیوندهای شیفت اولدهام برای عملکرد برتر و قابلیت اطمینان طراحی شده اند. این ایده آل برای جابجایی شعاعی و حداقل کاربردهای پیوندهای واکنش است.
مااتصال گودال اولدهامطراحی شده است تا حداکثر عملکرد و قابلیت اطمینان را برایجابجایی شعاعیوحداقل واکنشما تضمین می کنیم که محصول ما از بالاترین کیفیت است و عملکرد برتر را ارائه می دهد. امروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد بسته بندی سفارشی Oldham Shaft پیدا کنید.
در اولدهام، ما به ارائه پشتیبانی فنی و خدمات فوق العاده به مشتریانمان اعتقاد داریم. ما متعهد به کمک به شما برای به دست آوردن بیشترین از Oldham Shaft Coupling خود هستیم.تیم ما از مهندسان باتجربه در دسترس برای پاسخ به هر گونه سوال شما ممکن است در مورد نصب، عملیات، نگهداری و رفع مشکل.
ما همچنین طیف گسترده ای از خدمات را برای نگه داشتن Oldham Shaft Coupling به خوبی کار می کنیم. از نصب تا تعمیر، تیم کارشناسان ما آماده کمک به شما خواهد بود.ما همچنین خدمات نگهداری پیشگیرانه ای را ارائه می دهیم تا اطمینان حاصل شود که اتصال شیفت اولدهام شما همیشه در بهترین حالت است.
پشتیبانی فنی و خدمات ما طراحی شده اند تا به شما کمک کنند تا بیشترین بهره را از کوپلینگ Oldham Shaft خود ببرید. اگر به کمک نیاز دارید، لطفاً از تماس با ما دریغ نکنید. ما منتظر شنیدن حرف های شما هستیم.
بسته بندی و حمل و نقل:
پيوند شفت اولدهام در يه جعبه ي محکم از كارتون بسته ميشه كه با پوشش حباب بسته شدهبسته با یک شماره ردیابی منحصر به فرد برچسب گذاری خواهد شد.
پيوند گودال اولدهام از طريق يه خدمات رسيدگي معتبر ارسال ميشهما اطلاعات ردیابی را به محض ارسال بسته ارائه می دهیم تا مشتری بتواند سفارش را ردیابی کند و از تاریخ تحویل انتظار می رود مطلع شود.
