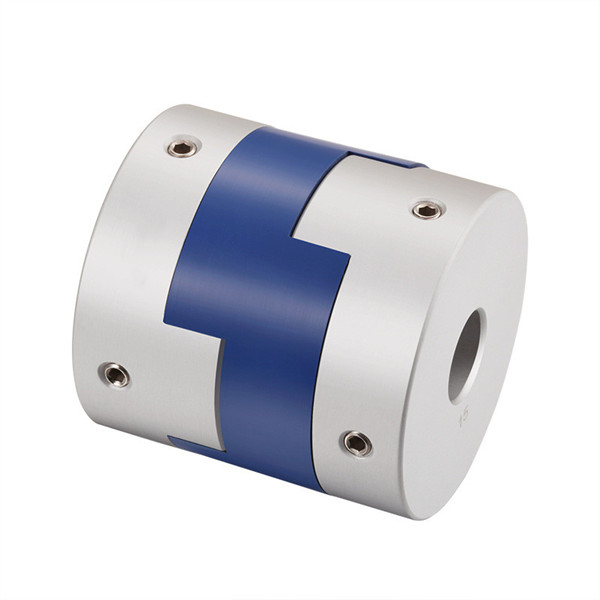

نقره GH-45*46 Oldham Disc Coupling Shaft Coupling Top Wire Coupling با استفاده از دستگاه های فولادی

Name: نقره GH-45*46 Oldham Disc Coupling Shaft Coupling Top Wire Coupling با استفاده از دستگاه های فولادی
Brand: Tianniu
SKU: GH Series
Rating: 5 (115 reviews)

جزئیات محصول

Place of Origin: China

نام تجاری: Tianniu

Model Number: GH Series

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 2 عدد

قیمت: Negotiable

جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما

زمان تحویل: 5-10 روز کاری

شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram

قابلیت ارائه: 10000 در ماه

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    اتصال دیسک اولدهام,پیوندهای شیفت سلفر اولدهام,پيوند سيم بالا اولدهام, Silver Oldham Shaft Coupling, Oldham Top Wire Coupling


طول:	18-77 میلی متر	قطر خارجی:	16-70 میلی متر
رنگ:	نقره	قطر سوراخ:	4-40 میلی متر
وزن:	6-445 G	مواد:	آلومینیوم
حداکثر سرعت:	2500 تا 9000 دور در دقیقه	نوع نصب:	پیچ را تنظیم کنید

طول:	18-77 میلی متر
قطر خارجی:	16-70 میلی متر
رنگ:	نقره
قطر سوراخ:	4-40 میلی متر
وزن:	6-445 G
مواد:	آلومینیوم
حداکثر سرعت:	2500 تا 9000 دور در دقیقه
نوع نصب:	پیچ را تنظیم کنید

توضیحات

نقره GH-45*46 Oldham Disc Coupling Shaft Coupling Top Wire Coupling با استفاده از دستگاه های فولادی

توضیحات محصول:

پیوندهای شیفت اولدهام (Oldham Shaft Coupling) یک نوع پیوندهای محرک شیفت چرخش است که برای جفت کردن دو شیفت با هم طراحی شده است.این یک نوع از اتصال سخت است که می تواند برای هماهنگی زاویه ای دقیق بین دو شاخه فراهم کند. پیوندهای اولدهام معمولاً از آلومینیوم ساخته شده و در اندازه های مختلف با قطر بیرونی از 16-70 میلی متر در دسترس هستند. همچنین در رنگ نقره ای نیز وجود دارد. نوع نصب پیچ تنظیم شده است ،و ظرفیت گشتاورش 0 است.7-10.5 N.m. Oldham Shaft Coupling به ویژه برای کاربردهایی که دقت و دقت مهم است، مانند رباتیک و ابزار پزشکی مفید است.

ویژگی ها:

نام محصول:اتصال گودال اولدهام
حداکثر سرعت:2500 تا 9000 دور در دقیقه
رنگ:نقره
چرخش:0.7-10.5 ن.م
قطر سوراخ:۴ تا ۴۰ میلی متر
عملکرد:پیوندهای محرک گودال، پیوندهای جابجایی شعاعی

پارامترهای فنی:

نقره GH-45*46 Oldham Disc Coupling Shaft Coupling Top Wire Coupling با استفاده از دستگاه های فولادی 0

پارامتر	اتصال گودال اولدهام
نام محصول	اتصال گودال اولدهام
قطر حفاری	۴ تا ۴۰ میلی متر
حداکثر سرعت	2500 تا 9000 دور در دقیقه
وزن	۶- ۴۴۵ گرم
چرخش	0.7-10.5 ن.م
قطر بیرونی	16-70 میلی متر
طول	18 تا 77 میلی متر
مواد	آلومینیوم
رنگ	نقره
نوع نصب	پیچ تنظیم کنید

پارامتر مدل	قطر مشترک سوراخ d1,d2	ΦD	L	LF	LP	F	م	چرخش پیچ کشویی (N.M)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

پارامتر مدل	چرخش نامی (N.M) *	منحرفیت مجاز (ملی متر) *	زاویه انحراف مجاز (°)	انحراف محوری مجاز (ملی متر) *	حداکثر سرعت rpm	سفتی تورسیونال استاتیک (N.M/rad)	لحظه ی جاودانگی (kg.M2)	مواد پوشش گره	مواد شراپنل	درمان سطح	وزن (g)
GH-16X18	0.7	0.8	3	±0.2	9000	30	3.3x10-7	آلیاژ آلومینیوم با قدرت بالا	P A 6 6	درمان آنودیزه	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445

کاربردها:

Tianniu GH Series Oldham Shaft Coupling یک راه حل ایده آل برای انکشاف شعاعی برای کسانی است که نیاز به یک انکشاف شعاع چرخش با قطر بیرونی 16-70mm دارند،قطر سوراخ 4-40mm، و طول 18-77 میلی متر. این دارای یک گشتاور حداکثر 0.7-10.5N.m است، که آن را انتخاب ایده آل برای برنامه هایی است که نیاز به عملکرد برتر دارند.اتصال طراحی شده است برای ارائه انعطاف پذیری در نصب و تراز، و طراحی کم پروفایل آن تضمین می کند که نصب و نگهداری آن آسان است. همچنین به شدت در برابر فرسایش مقاوم است و اتصال طولانی مدت و قابل اعتماد را تضمین می کند. با طراحی برتر آن،Tianniu GH Series Oldham Shaft Coupling راه حل ایده آل برای کاربردهای اتصال گره چرخش است.

سفارشی سازی:

خدمات سفارشی اتصال گودال اولدهام

اتصال گره اولدهام ما بهترین راه حل برای نیازهای شما در مورد اتصال گره چرخش است. این یک برند مورد اعتماد بسیاری است و به خاطر عملکرد قابل اعتماد آن شناخته شده است.پيوند گره اولدهام ما ویژگی های زیر را دارد::

نام تجاری:تیانیو
شماره مدل:سری GH
محل تولید:چین
قطر سوراخ:۴ تا ۴۰ میلی متر
وزن:۶- ۴۴۵ گرم
رنگ:نقره
قطر بیرونی:16-70 میلی متر
نوع نصب:پیچ تنظیم کنید

ما Oldham شاف کوپلینگ انتخاب ایده آل برای هر گونه برنامه ای که نیاز به چرخش شاف کوپلینگ، شاف درایو کوپلینگ، و یا دیگر انتقال درایو است.نصب آن آسان است و عملکرد قابل اعتماد را برای سال های آینده فراهم می کندامروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد اتصال گودال اولدهام داشته باشید و اجازه دهید ما به شما در پیدا کردن راه حل مناسب برای نیازهای شما کمک کنیم.

پشتیبانی و خدمات:

Oldham Shaft Coupling پشتیبانی فنی و خدمات را برای کمک به مشتریان در نصب و نگهداری محصول ارائه می دهد.مشتریان می توانند با تیم پشتیبانی فنی ما برای کمک در رفع مشکل تماس بگیرندتیم ما در دسترس است تا به هر سوالی پاسخ دهد و راهنمایی کند تا به مشتریان کمک کند تا بیشترین بهره را از اتصال شیفت اولدهام خود به دست آورند.پشتیبانی فنی و خدمات از طریق تلفن در دسترس است، ایمیل، یا چت آنلاین.

بسته بندی و حمل:

بسته بندی و حمل و نقل پیوندهای شیفت اولدهام

پيوند هاي شفت اولدهام با توجه به مشخصات مشتري بسته بندی و ارسال مي شوند.آنها به طور معمول در جعبه ها یا ظروف طراحی شده برای محافظت از محصول در برابر آسیب در طول حمل و نقل و رسیدگی ارسال می شوند.بسته بندی برای محافظت از محصول در برابر شرایط محیطی مانند دمای و رطوبت طراحی شده است.

در هنگام حمل و نقل ، آنها به طور معمول به گونه ای حمل و نقل می شوند که تحویل ایمن و ایمن را تضمین کند. بسته اغلب برای شناسایی آسان مهر و موم و برچسب گذاری می شود. علاوه بر این ،تمام بسته ها قبل از حمل و نقل برای هرگونه آسیب احتمالی بررسی می شوند..

هنگامی که محصول ارسال می شود، اطلاعات ردیابی به مشتری ارائه می شود تا بتواند پیشرفت حمل و نقل را کنترل کند.
