جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
شماره مدل: سری GNC
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
نام: |
کوپلینگ شفت سفت و سخت |
مدل: |
سری GNC |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
ضخامت: |
21-81 میلی متر |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
نام: |
کوپلینگ شفت سفت و سخت |
مدل: |
سری GNC |
مواد: |
فولاد آلومینیوم |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
ضخامت: |
21-81 میلی متر |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |

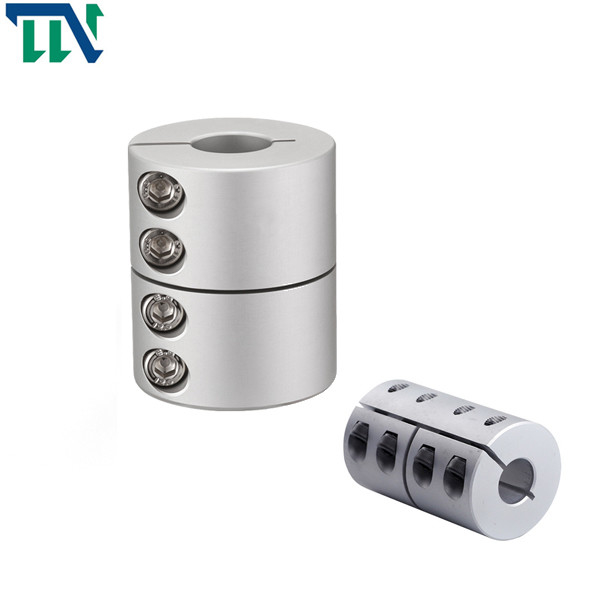

متریک کوپلینگ شفت آلیاژ آلومینیوم محکم با گشتاور بالا
ویژگی های محصولات
کوپلینگ فلنجی یک کوپلینگ صلب است که قرار است دو نیم کوپلینگ با فلنج را با کلیدهای تخت معمولی به دو شفت وصل کرده و سپس از پیچ و مهره برای انتقال حرکت دو نیم کوپلینگ به یکی استفاده شود.و گشتاوراین نوع کوپلینگ دارای دو شکل ساختاری اصلی است: 1. تکیه بر سوراخ لولایی برای استفاده از پیچ و مهره برای رسیدن به تراز دو شفت و تکیه بر میله پیچ برای مقاومت در برابر اکستروژن و برش برای انتقال گشتاور.2. تکیه بر یک نیم کوپلینگ روی شانه با شیار روی نیمه دیگر کوپلینگ تراز شده است.پیچ های اتصال دو نیم کوپلینگ می توانند از پیچ های معمولی درجه B و B استفاده کنند و گشتاور توسط گشتاور اصطکاک سطوح مشترک دو نیم کوپلینگ منتقل می شود.
مواد کوپلینگ فلنج می تواند چدن خاکستری یا فولاد کربنی باشد و فولاد ریخته گری یا فولاد آهنگری باید برای بارهای سنگین یا زمانی که سرعت محیطی بیشتر از 30 متر بر ثانیه است استفاده شود.کوپلینگ فلنج الزامات بالایی در خنثی بودن دو شفت دارد.هنگامی که بین دو شفت جابجایی نسبی وجود داشته باشد، بارهای اضافی در قطعات ایجاد می شود و شرایط کار بدتر می شود.این عیب اصلی آن است.با این حال، به دلیل ساختار ساده، هزینه کم و انتقال گشتاور زیاد، هنگامی که سرعت چرخش کم است، هیچ ضربه ای وجود ندارد و سفتی شفت زیاد است.
> ساختار یکپارچه، استفاده کلی از مواد آلیاژ آلومینیوم با مقاومت بالا
> گشتاور بالا، استحکام بالا
> نوع صلب اساساً اجازه خروج از مرکز را نمی دهد، بنابراین باید در هنگام استفاده کاملاً تنظیم شود
> روش بستن پیچ گیره
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | اف | م | گشتاور پیچ سفت کردن (NM) |
| GNC-16x16 | 3،4،5،6،6.35،7،8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3،4،5،6،6.35،7،8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6,35,7,8,9,9,525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6,35,7,8,9,9,525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6،6.35،7،8،9،9.525،10،12،12.7،14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9,525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9,525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | درمان سطحی | وزن (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | آلیاژ آلومینیوم با استحکام بالا | درمان آندایزینگ | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
