جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری GS
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |
کوپلینگ پیچی مجموعه تک دیافراگمی GS |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچ دیافراگمی |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
کوپلینگ پیچی مجموعه تک دیافراگمی GS |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچ دیافراگمی |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |

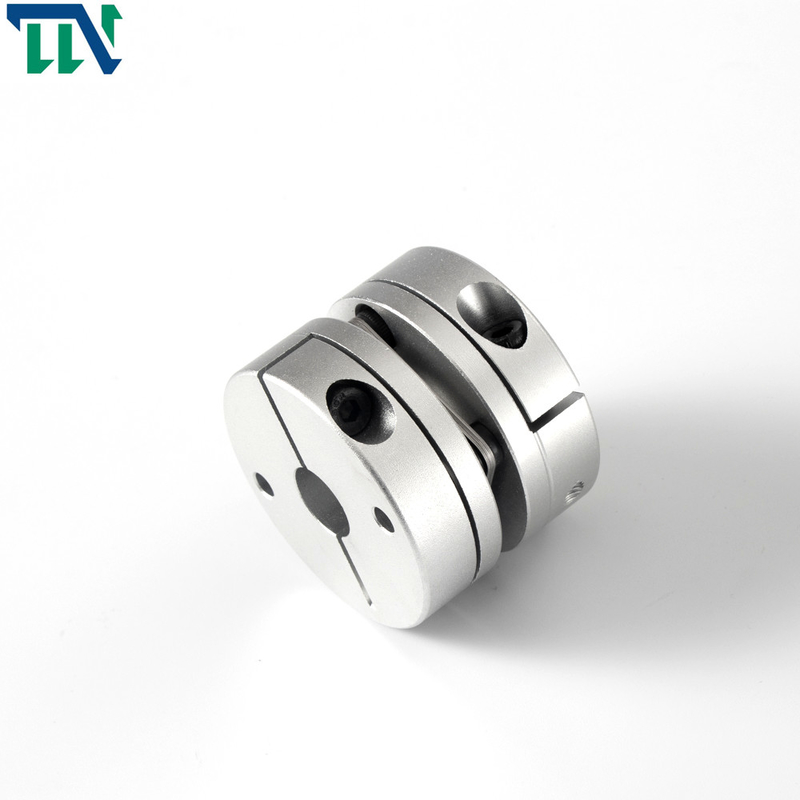

کوپلینگ گیره تک دیافراگمی آلیاژ آلومینیوم برای سرو موتور
ویژگی های محصولات
چندین گروه از دیافراگم ها (ورق فولاد ضد زنگ) با دو نیمه کوپلینگ به طور متناوب با پیچ و مهره متصل می شوند.هر گروه از دیافراگم ها از روی هم قرار گرفتن چندین قطعه تشکیل می شود.دیافراگم ها به انواع شاتون و قطعات کامل با اشکال مختلف تقسیم می شوند.کوپلینگ دیافراگمی جابجایی نسبی دو شفت متصل به هم را با تغییر شکل الاستیک دیافراگم جبران می کند.این یک جفت انعطاف پذیر عنصر قوی فلزی با کارایی بالا بدون روغن روان کننده است.دارای ساختار جمع و جور، استحکام بالا، عمر طولانی، بدون فاصله چرخش است و تحت تأثیر دما و آلودگی نفتی قرار نمی گیرد.دارای ویژگی های مقاومت اسیدی، مقاومت قلیایی و ضد خوردگی است.برای انتقال شفت در دمای بالا، سرعت بالا و شرایط کاری متوسط خورنده مناسب است
> استحکام گشتاور بالا، می تواند چرخش شفت را با دقت کنترل کند، می تواند کنترل با دقت بالا را انجام دهد
> برای سروو و موتور پله ای طراحی شده است
> بدون شکاف بین اتصال شفت و آستین، کلی برای چرخش مثبت و منفی
> اینرسی کم، مناسب برای عملیات با سرعت بالا
> دیافراگم از فولاد فنری با مقاومت در برابر خستگی عالی ساخته شده است
> با طراحی راه کلید، روش بستن پیچ موقعیت
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | اس | اف | م | گشتاور پیچ سفت کردن |
| (NM) | ||||||||
| GS-19X20 | 3،4،5،6،6.35،7،8 | 19 | 20 | 9.1 | 1.8 | 3.3 | M2.5 | 1 |
| GS-26X26 | 3،4،5،6،6.35،7،8،9،9.525،10،11،12،14 | 26 | 26 | 11.65 | 2.6 | 3.9 | M3 | 1.5 |
| GS-32X28 | 5,6,6.35,7,8,9,9,525,10,11,12,12.7,14,15, | 32 | 28 | 12.25 | 3.5 | 3.85 | M3 | 1.5 |
| GS-34X32 | 5,6,6.35,7,8,9,9,525,10,11,12,12.7,14,15,16 | 34 | 32 | 14.25 | 3.5 | 4.85 | M4 | 2.5 |
| GS-39X34.5 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-44X34.5 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20.6 | 4.8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19.75 | 5.5 | 6.4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23.35 | 6.3 | 7.7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9.7 | M8 | 20 |
| پارامتر مدل | گشتاور نامی | خروج از مرکز مجاز | زاویه انحراف مجاز | انحراف محوری مجاز | حداکثر سرعت، بیشینه سرعت | سفتی پیچشی ایستا | ممان اینرسی | جنس آستین شفت | مواد ترکش | درمان سطحی | وزن |
| (NM)* | (میلی متر)* | (°)* | (میلی متر)* | دور در دقیقه | (NM/rad) | (Kg.M2) | (g) | ||||
| GS-19X20 | 1 | 0.1 | 1 | 0.09 ± | 1000 | 220 | 6.7x10-6 | آلیاژ آلومینیوم با استحکام بالا | SUS 3 0 4 فنر فولاد | درمان آندایزینگ | 11 |
| GS-26X26 | 1.5 | 0.1 | 1 | 0.14 ± | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0.1 | 1 | 0.18 ± | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0.1 | 1 | 0.18 ± | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0.1 | 1 | 0.23 ± | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0.1 | 1 | 0.27 ± | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0.1 | 1 | 0.30 ± | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0.1 | 1 | 0.36 ± | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0.1 | 1 | 0.4 ± | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0.1 | 1 | 0.5± | 8000 | 38700 | 1.8x10-5 | 689 |
