جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری GLD
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |

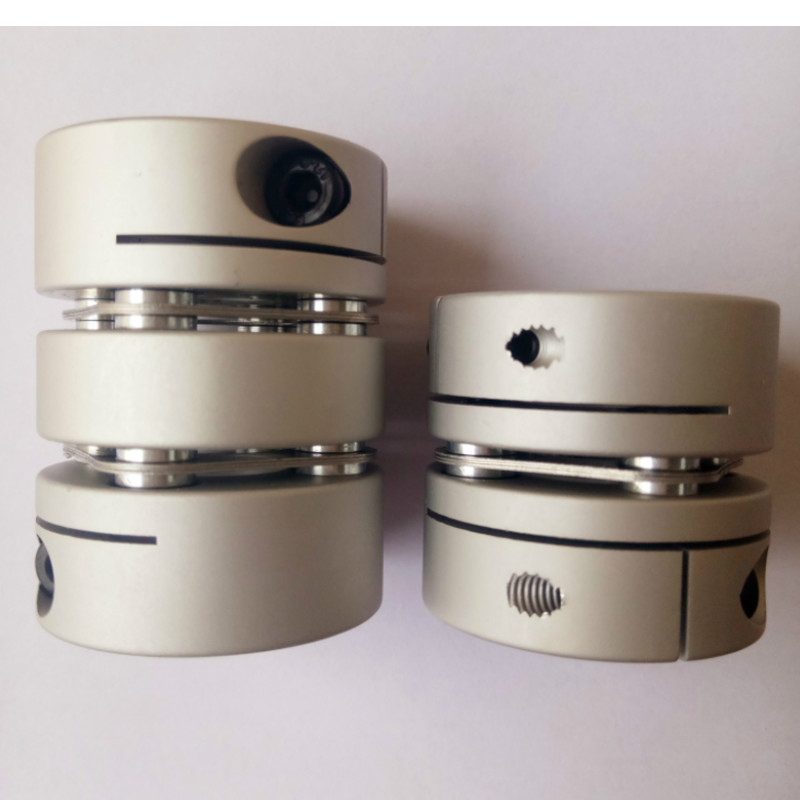

کوپلینگ گیره دار دو دیافراگمی کوتاه آلیاژ آلومینیوم GLD |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
نوع گیره دیافراگمی دو پله |
اندازه سوراخ: |
19-82 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
کوپلینگ گیره دار دو دیافراگمی کوتاه آلیاژ آلومینیوم GLD |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
نوع گیره دیافراگمی دو پله |
اندازه سوراخ: |
19-82 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
ویژگی های محصولات
ویژگی های کوپلینگ دیافراگمی
1. ساختار ساده است، حجم کوچک است و جداسازی قطعات راحت است.کوپلینگ دیافراگمی ساختار نوع شفت میانی را می توان بدون حرکت دادن دستگاه جدا کرد.
2. جفت دیافراگم فلزی می تواند گشتاور بیشتری را منتقل کند، می تواند به طور موثر زاویه، انحرافات محوری و شعاعی ایجاد شده در هنگام نصب دو شفت را جذب کند، دارای ویژگی های دقت بالا و فاصله صفر است و به طور گسترده در موارد انتقال با دقت بالا استفاده می شود. مانند تجهیزات ساخت الکترونیکی دقیق؛
3. کوپلینگ دیافراگمی دارای ویژگی های سفتی گشتاور بالا است و اغلب در گشتاور بالا و حرکت با سرعت بالا، مانند اجزای خروجی تجهیزات انرژی برای قطارهای پرسرعت استفاده می شود.
4. مقاومت در برابر درجه حرارت بالا، مقاومت در برابر خوردگی اسید و قلیایی، می تواند در دمای بالا و محیط های خشن استفاده شود و می تواند به طور موثر در برابر شوک و لرزش در طول عملیات تجهیزات مقاومت کند.
> استحکام گشتاور بالا، می تواند چرخش شفت را با دقت کنترل کند، می تواند کنترل با دقت بالا را انجام دهد
> برای سروو و موتور پله ای طراحی شده است
> بدون شکاف بین اتصال شفت و آستین، کلی برای چرخش مثبت و منفی
> اینرسی کم، مناسب برای عملیات با سرعت بالا
> دیافراگم از فولاد فنری با مقاومت در برابر خستگی عالی ساخته شده است
> روش بستن پیچ بست
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | d3 | اس | اف | م | گشتاور پیچ سفت کردن (NM) |
| GLD-19X24.5 | 3،4،5،6،6.35،7،8 | Φ19 | 24.5 | 91 | 2.7 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35,7,8,9,9,525,10,11,12,14 | Φ26 | 30 | 1165 | 3.6 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GLD-32X38 | 6,6.35,7,8,9,9,9,525,10,12,12,7,14,15 | Φ32 | 38 | 1225 | 6.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-34X38 | 6،6.35،7،8،9،9.525،10،11،12،12.7،14،15 | Φ34 | 38 | 1225 | 6.5 | Φ16 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-39X47 | 6،8،9،9.525،10،11،12.7،14،15،16،17،18،19 | Φ39 | 47 | 149 | 8.5 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GLD-44X47 | 6،8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20،22 | Φ44 | 47 | 149 | 8.1 | Φ22.5 | 4.5 | 5 | M4 | 2.5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | Φ56 | 57 | 19.75 | 6.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | Φ68 | 68 | 2335 | 8.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GLD-19X24.5 | 1 | 0.12 | 1.5 | 0.18 ± | 10000 | 8.19x10-4 | 170 | آلیاژ آلومینیوم با استحکام بالا | SUS304 فولاد فنری |
درمان آندایزینگ | 13.6 |
| GLD-26X30 | 1.5 | 0.15 | 1.5 | 0.3 ± | 10000 | 2.7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0.17 | 1.5 | 0.36 ± | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0.17 | 1.5 | 0.36 ± | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0.22 | 1.5 | 0.45 ± | 10000 | 2.7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0.22 | 1.5 | 0.54 ± | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0.27 | 1.5 | 0.72 ± | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0.31 | 1.5 | 0.8 ± | 10000 | 1.8x10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0.55 | 1.5 | 0.8 ± | 10000 | 2.25x10-4 | 28450 | 983 |
