جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری GB
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |

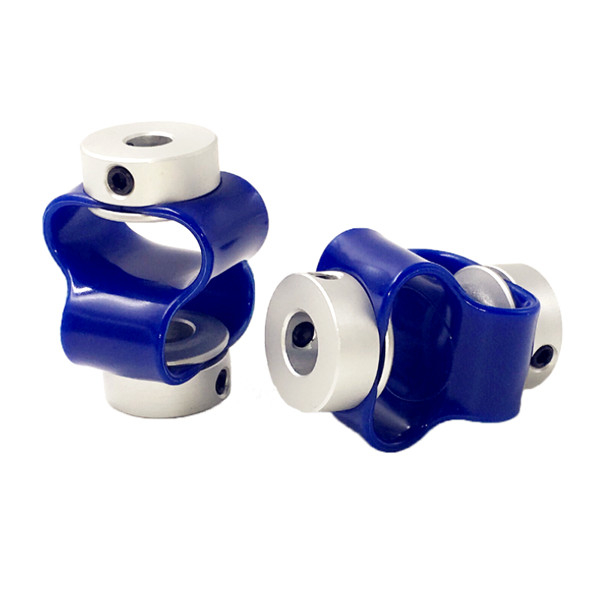

GB 8 فونت مخصوص رمزگذار |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
8 فونت خاص رمزگذار |
اندازه سوراخ: |
34-82 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
GB 8 فونت مخصوص رمزگذار |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
8 فونت خاص رمزگذار |
اندازه سوراخ: |
34-82 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
ویژگی های محصولات
کوپلینگ دیافراگم فلزی: مناسب برای موتور سروو، رمزگذار، کاهنده سیاره ای، بال اسکرو، کمپرسور، میکسر، ماشین آلات کاغذسازی، ربات و سایر تجهیزات مکانیکی.کوپلینگ شکوفه آلو: مناسب برای رمزگذار، سیستم سروو، درایو اسپیندل موتور، ماشین آلات بسته بندی، درایو ماشین ابزار، پمپ و سایر ماشین آلات.کوپلینگ دم: مناسب برای رمزگذار، ماشین ابزار CNC، سیستم موقعیت یابی، بال اسکرو، صفحه شاخص و کاهنده دنده سیاره ای.کوپلینگ فنری: مناسب برای انکودر چرخشی، موتور پله، میله پیچ و ... کوپلینگ موازی: مناسب برای اتصال استپ موتور، انکودر، میله پیچ و ... کوپلینگ متقاطع اسلایدر: مناسب برای سرعت سنج، انکودر، میله پیچ، ماشین ابزار و ماشین آلات دیگرکوپلینگ جهانی، کوپلینگ صلب.
> برای رمزگذار طراحی شده است
> انعطاف پذیری خوب، شکستن آسان نیست
> الاستومر از پلی اورتان ساخته شده است که در برابر روغن و اکسیداسیون مقاوم است
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LP | اس | اف | م | گشتاور پیچ سفت کردن (NM) |
| GB-15X24 | 3،4،5،6،6.35،7،8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15x32 | 3،4،5،6،6.35،7،8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4،5،6،6.35،7،8،9،10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4،5،6،6.35،7،8،9،10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | آلیاژ آلومینیوم با استحکام بالا | PU |
درمان آندایزینگ |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5x10-4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6x10-4 | 13 |
