مدل: |

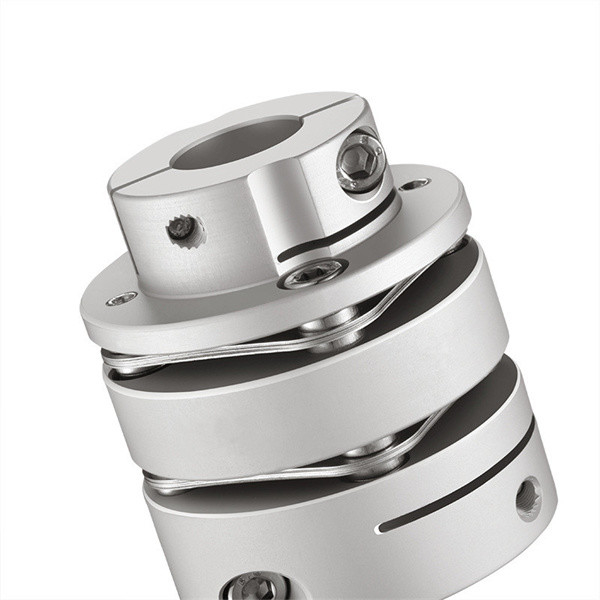

نوع کوپلینگ تک پله گیره دیافراگمی GLTS |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
نوع گیره دیافراگمی دو پله |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
نوع کوپلینگ تک پله گیره دیافراگمی GLTS |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
نوع گیره دیافراگمی دو پله |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
معرفی محصولات
کوپلینگ دیافراگمی به طور کلی به مجموعه ای از کوپلینگ های دیافراگمی مجهز به دو مجموعه دیافراگمی اطلاق می شود که دارای مزایای استحکام مکانیکی بالا، ظرفیت باربری زیاد، کیفیت و غیره می باشد، نصب آسان و قابلیت اطمینان خوبی دارد، زیرا دارای شفت میانی است. .، جبران جابجایی نسبی آن بسیار خوب است و کوپلینگ دیافراگمی برای انتقال شفت با گشتاور متوسط، بالا و بزرگ مناسب است.و همچنین انتقال شفت با تغییر کمی در بار دستگاه های مختلف مکانیکی، بسیار متنوع است.بنابراین، دیافراگم یک بخش سایش مربوط به خود کوپلینگ است.به طور کلی، کارخانه نیاز به تهیه چندین مجموعه دیافراگم کوپلینگ دارد.
کوپلینگ دیافراگمی دارای اثر میرایی آشکار، بدون صدا، بدون سایش، عمر طولانی، مناسب برای کار در دمای بالا (300-80) و محیط خشن، حرکت در صورت ضربه و لرزش، راندمان انتقال بالا، می تواند تا 99.86 باشد. ٪.این به ویژه برای انتقال قدرت متوسط و بالا با ساختار ساده، وزن سبک، حجم کم و مونتاژ و جداسازی راحت مناسب است.می توان آن را بدون حرکت دستگاه، بدون روغن کاری مونتاژ و جدا کرد و می تواند سرعت چرخش را با دقت و بدون لغزش و چرخش سریع منتقل کند.
> استحکام گشتاور بالا، می تواند چرخش شفت را با دقت کنترل کند، می تواند کنترل با دقت بالا را انجام دهد
> برای سروو و موتور پله ای طراحی شده است
> عدم وجود شکاف بین اتصال شفت و آستین، به طور کلی برای چرخش مثبت و منفی
> اینرسی کم، مناسب برای عملکرد با سرعت بالا
> دیافراگم از فولاد فنری با مقاومت در برابر خستگی عالی ساخته شده است
> روش بستن پیچ بست
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1 | قطر سوراخ مشترک d2 | دی | ΦN | L | LF1 | LF | اس | LP | d3 | م | گشتاور پیچ سفت کردن (NM) |
||
| کوچکترین | بیشترین | کوچکترین | بیشترین | |||||||||||
| GLTS-34x42.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 42.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | M3 | 1.5 |
| GLTS-39x50.2 | 6 | 15 | 6 | 19 | 39 | 25 | 50.2 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | M4 | 2.5 |
| GLTS-44x50.2 | 6 | 18 | 6 | 22 | 44 | 29.6 | 50.2 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | M4 | 2.5 |
| GLTS-56x64.1 | 8 | 24 | 8 | 32 | 56 | 38 | 64.1 | 19.90 | 19.75 | 5.5 | 13.45 | Φ32.5 | M5 | 7 |
| GLTS-68x75.6 | 10 | 30 | 10 | 38 | 68 | 46 | 75.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.5 | M6 | 12 |
| GLTS-82x98.1 | 16 | 38 | 16 | 45 | 82 | 56 | 98.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | M8 | 20 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GLTS-34x42.9 | 3 | 0.02 | 1 | 0.20 ± | 10000 | 2000 | 6.01x10-5 | آلیاژ آلومینیوم با استحکام بالا | SUS 3 0 4 فنر فولاد | درمان آندایزینگ | 57 |
| GLTS-39x50.2 | 6 | 0.02 | 1 | 0.25 ± | 10000 | 4500 | 1.49x10-5 | 103 | |||
| GLTS-44x50.2 | 9 | 0.02 | 1 | 0.30 ± | 10000 | 5200 | 2.25x10-5 | 124 | |||
| GLTS-56x64.1 | 25 | 0.02 | 1 | 0.40 ± | 10000 | 11000 | 7.23x10-5 | 269 | |||
| GLTS-68x75.6 | 60 | 0.02 | 1 | 0.45 ± | 10000 | 19000 | 2.02x10-4 | 471 | |||
| GLTS-82x98.1 | 100 | 0.02 | 1 | 0.55 ± | 10000 | 22000 | 5.95x10-4 | 375 |
