مدل: |

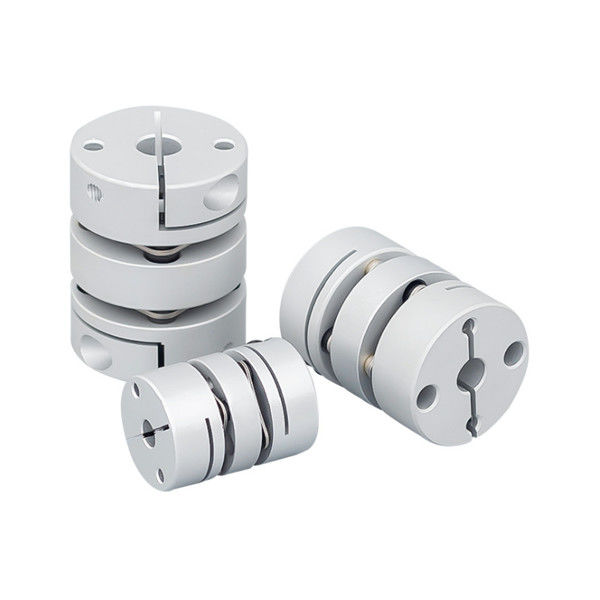

کوپلینگ گیره دیافراگمی دوبل GL |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
بستن دیافراگم دوتایی |
اندازه سوراخ: |
19-82 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
کوپلینگ گیره دیافراگمی دوبل GL |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
بستن دیافراگم دوتایی |
اندازه سوراخ: |
19-82 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
ویژگی های محصولات
کوپلینگ دیافراگمی دارای 7 نوع ساختاری است، کوچکترین محدوده گشتاور انتقال کوپلینگ از 10 نیوتن متر شروع می شود و بزرگترین محدوده گشتاور انتقال کوپلینگ می تواند به 8100000 نیوتن متر برسد، زیرا دیافراگم دارای 6 زاویه، 8 زاویه یا شکل بیشتر یا 10 زاویه است، بنابراین انتقال گشتاور بسیار یکنواخت است، دمای محیط قابل اجرا می تواند از -20 ℃ تا حداقل +280 ℃ باشد و برای استفاده از مواد خاص مناسب است.
> استحکام گشتاور بالا، می تواند چرخش شفت را با دقت کنترل کند، می تواند کنترل با دقت بالا را انجام دهد
> برای سروو و موتور پله ای طراحی شده است
> بدون شکاف بین اتصال شفت و آستین، کلی برای چرخش مثبت و منفی
> اینرسی کم، مناسب برای عملیات با سرعت بالا
> دیافراگم از فولاد فنری با مقاومت در برابر خستگی عالی ساخته شده است
> روش بستن پیچ بست
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | d3 | اس | اف | م | گشتاور پیچ سفت کردن (NM) |
| GL-19X27 | 3،4،5،6،6.35،7،8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35,7,8,9,9,525,10,11,12,14 | 26 | 35 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GL-32X41 | 5,6,6.35,7,8,9,9,525,10,11,12,12.7,14,15, | 32 | 45 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GL-34X45 | 5,6,6.35,7,8,9,9,525,10,11,12,12.7,14,15,16 | 34 | 45 | 14.25 | 9.5 | Φ16 | 4.5 | 4.85 | M4 | 2.5 |
| GL-39X50 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 50 | 14.9 | 11.2 | Φ9.3 | 4.5 | 5 | M4 | 2.5 |
| GL-44X50 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20,22 | 44 | 50 | 14.9 | 11.2 | Φ2.5 | 4.5 | 5 | M4 | 2.5 |
| GL-50X63 |
8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20 ,22,24,25 |
50 | 63 | 20.6 | 12.5 | Φ23 | 4.8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19.75 | 13.5 | Φ2.5 | 5.5 | 6.4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GL-19X27 | 1 | 0.12 | 1.5 | 0.18 ± | 10000 | 170 | 9.1x10-7 |
|
SUS304 فولاد فنری |
درمان آندایزینگ | 14.6 |
| GL-26X35 | 1.5 | 0.15 | 1.5 | 0.3 ± | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0.17 | 1.5 | 0.36 ± | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0.17 | 1.5 | 0.36 ± | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0.22 | 1.5 | 0.45 ± | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0.22 | 1.5 | 0.54 ± | 10000 | 3300 | 3.8x10-5 | 144 | |||
| GL-50X63 | 18 | 0.1 | 1.5 | 0.54 ± | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0.27 | 1.5 | 0.72 ± | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0.31 | 1.5 | 0.8 ± | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0.55 | 1.5 | 0.8 ± | 8000 | 28450 | 2.5x10-4 | 1013 |
