مدل: |
کوپلینگ پیچی مجموعه تک دیافراگمی GS |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچ دیافراگمی |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
کوپلینگ پیچی مجموعه تک دیافراگمی GS |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچ دیافراگمی |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |

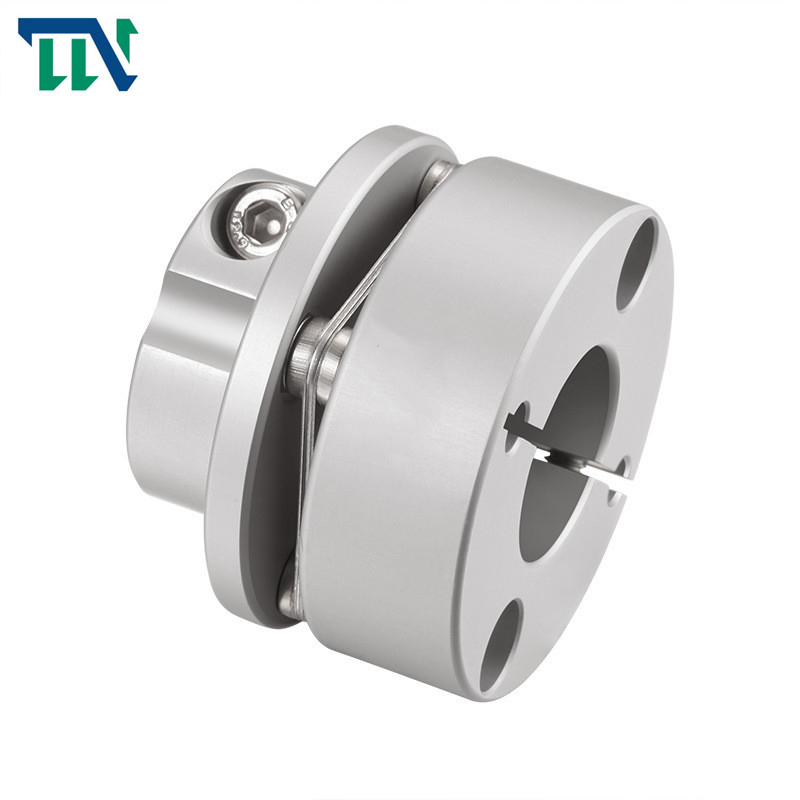

GSTS آلیاژ آلومینیوم تک پله نوع گیره دیافراگمی
ویژگی های محصولات
کوپلینگ شفت رمزگذار تک دیافراگمی یا کوپلینگ شفت فنری بدون روغن کاری و تعمیر و نگهداری معمول.حالت جفت را می توان بدون جداسازی تشخیص داد.علاوه بر این، در طول عملیات تجهیزات، می توان از نور بارق برای بررسی دیافراگم، سفتی پیچشی بالا، چرخش صفر استفاده کرد.اگر نصب دقیق باشد، کوپلینگ مادام العمر آسیب نخواهد دید، عمر بی نهایت طولانی.بدون قطعات سایش، اما در انواع شرایط کاری سخت استفاده می شود.اگر خطای افست در محدوده تعریف شده باشد، کوپلینگ همان عمر تجهیزات را خواهد داشت.طراحی عملیات ایمن با گشتاور فوق العاده، حداکثر گشتاور 2 برابر گشتاور نامی است.
شایان ذکر است که به دلیل صلبیت قوی کوپلینگ دیافراگم، اگر انحراف بین دو شفت در هنگام نصب تجهیزات بیش از حد باشد، کوپلینگ دیافراگمی تنش محوری زیادی را بر یاتاقان رانش روی شفت ایجاد می کند.بنابراین، برای استفاده از کوپلینگ دیافراگمی، به ویژه در موارد با سرعت بالا، بسیار مهم است که گروه دیافراگمی دارای قابلیت هدایت و موقعیت یابی خاصی باشد.
کوپلینگ دیافراگمی برای انتقال شفت در دمای بالا، سرعت بالا و شرایط کاری متوسط خورنده، مانند پمپ های آب (به ویژه پمپ های شیمیایی پرقدرت)، فن ها، کمپرسورها، ماشین آلات هیدرولیک، ماشین آلات نفتی، ماشین آلات چاپ، ماشین آلات نساجی، مواد شیمیایی مناسب است. ماشین آلات، ماشین آلات معدن، ماشین آلات متالورژی، هوانوردی (بالگرد)، سیستم انتقال نیروی دریایی با سرعت بالا، توربین بخار، سیستم انتقال مکانیکی قدرت پیستونی، خودروهای خزنده و مجموعه ژنراتور با سرعت بالا، سیستم انتقال مکانیکی با قدرت بالا، از طریق تعادل دینامیکی بعداً در شفت گیربکس با سرعت بالا اعمال شد و رایج تر شد.
در مقایسه با کوپلینگ دنده، کوپلینگ دیافراگمی فاقد لغزش نسبی است، نیازی به روانکاری، آب بندی، بدون سر و صدا ندارد، اساساً نیازی به تعمیر و نگهداری ندارد، ساخت آن آسان است و می تواند تا حدی جایگزین کوپلینگ دنده شود.کوپلینگ های دیافراگمی در کشورهای صنعتی جهان بسیار مورد استفاده قرار گرفته اند.در کشور من، استانداردهای صنعت ماشین آلات فرموله شده و به استانداردهای صنعتی جدید بازنگری شده است: JB/T 9147-1999 (جایگزین ZB/T J19022-90) رابطه اتصال بین گشتاورها.
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1 | قطر سوراخ مشترک d2 | دی | ΦN | L | LF1 | LF | اس | م | گشتاور پیچ سفت کردن (NM) |
||
| کوچکترین | بیشترین | کوچکترین | بیشترین | |||||||||
| GSTS-34x29.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 29.9 | 12.15 | 14.25 | 3.5 | M3 | 1.5 |
| GSTS-39x34.5 | 6 | 15 | 6 | 19 | 39 | 25 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-44x34.5 | 6 | 18 | 6 | 22 | 44 | 29.6 | 34.5 | 15.15 | 14.9 | 4.5 | M4 | 2.5 |
| GSTS-56x45.1 | 8 | 24 | 8 | 32 | 56 | 38 | 45.1 | 19.90 | 19.75 | 5.5 | M5 | 7 |
| GSTS-68x53.6 | 10 | 30 | 10 | 38 | 68 | 46 | 53.6 | 24 | 23.35 | 6.3 | M6 | 12 |
| GSTS-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | 8 | M8 | 20 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GSTS-34x29.9 | 3 | 0.02 | 1 | 0.20 ± | 10000 | 2000 | 6.01x10-5 | آلیاژ آلومینیوم با استحکام بالا | SUS 3 0 4 فنر فولاد | درمان آندایزینگ | 38 |
| GSTS-39x34.5 | 6 | 0.02 | 1 | 0.25 ± | 10000 | 4500 | 1.49x10-5 | 69 | |||
| GSTS-44x34.5 | 9 | 0.02 | 1 | 0.30 ± | 10000 | 5200 | 2.25x10-5 | 84 | |||
| GSTS-56x45.1 | 25 | 0.02 | 1 | 0.40 ± | 10000 | 11000 | 7.23x10-5 | 184 | |||
| GSTS-68x53.6 | 60 | 0.02 | 1 | 0.45 ± | 10000 | 19000 | 2.02x10-4 | 235 | |||
| GSTS-82x68.1 | 100 | 0.02 | 1 | 0.55 ± | 10000 | 22000 | 5.95x10-4 | 598 |
