جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری GWTS
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |

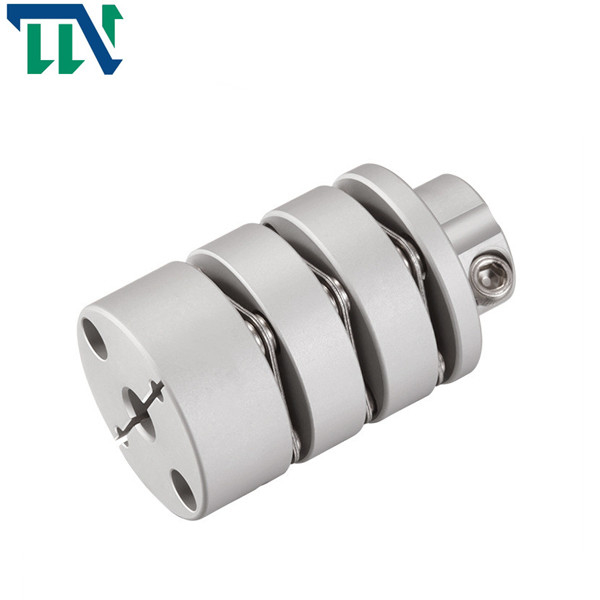

کوپلینگ پیچی مجموعه تک دیافراگمی GS |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچ دیافراگمی |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
کوپلینگ پیچی مجموعه تک دیافراگمی GS |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچ دیافراگمی |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
ویژگی های محصولات
کوپلینگ دیافراگمی برای انتقال شفت در دمای بالا، سرعت بالا و شرایط کاری متوسط خورنده، مانند پمپ های آب (به ویژه پمپ های شیمیایی پرقدرت)، فن ها، کمپرسورها، ماشین آلات هیدرولیک، ماشین آلات نفتی، ماشین آلات چاپ، ماشین آلات نساجی، مواد شیمیایی مناسب است. ماشین آلات، ماشین آلات معدن، ماشین آلات متالورژی، هوانوردی (بالگرد)، سیستم انتقال نیروی دریایی با سرعت بالا، توربین بخار، سیستم انتقال مکانیکی قدرت پیستونی، خودروهای خزنده و مجموعه ژنراتور با سرعت بالا، سیستم انتقال مکانیکی با قدرت بالا، از طریق تعادل دینامیکی بعداً در شفت گیربکس با سرعت بالا اعمال می شود.
در مقایسه با کوپلینگ دنده، کوپلینگ دیافراگمی فاقد لغزش نسبی است، نیازی به روانکاری، آب بندی، بدون سر و صدا ندارد، اساساً نیازی به تعمیر و نگهداری ندارد، ساخت آن آسان است و می تواند تا حدی جایگزین کوپلینگ دنده شود.کوپلینگ های دیافراگمی در کشورهای صنعتی جهان بسیار مورد استفاده قرار گرفته اند.در کشور من، استانداردهای صنعت ماشین آلات فرموله شده و به استانداردهای صنعتی جدید بازنگری شده است: JB/T 9147-1999 (جایگزین ZB/T J19022-90) رابطه کوپلینگ بین گشتاورها.
> استحکام گشتاور بالا، می تواند چرخش شفت را با دقت کنترل کند، می تواند کنترل با دقت بالا را انجام دهد
> طراحی طولی می تواند انحراف شعاعی، زاویه ای و محوری را به طور موثرتری جبران کند
> برای سروو و موتور پله ای طراحی شده است
> بدون شکاف بین اتصال شفت و آستین، کلی برای چرخش مثبت و منفی
> اینرسی کم، مناسب برای عملکرد با سرعت بالا
> دیافراگم از فولاد فنری با مقاومت در برابر خستگی عالی ساخته شده است
> روش بستن پیچ بست
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1 | قطر سوراخ مشترک d2 | ΦD | ΦN | L | LF1 | LF | اس | LP | d3 | م | گشتاور پیچ سفت کردن (NM) |
||
| کوچکترین | بیشترین | کوچکترین | بیشترین | |||||||||||
| GWTS-34x55.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 55.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | M3 | 1.5 |
| GWTS-39x65.9 | 6 | 15 | 6 | 19 | 39 | 25 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | M4 | 2.5 |
| GWTS-44x65.9 | 6 | 18 | 6 | 22 | 44 | 29.6 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | M4 | 2.5 |
| GWTS-56x83.1 | 8 | 24 | 8 | 32 | 56 | 38 | 83.1 | 19.9 | 19.75 | 5.5 | 13.45 | Φ32.5 | M5 | 7 |
| GWTS-68x97.6 | 10 | 30 | 10 | 38 | 68 | 46 | 97.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.3 | M6 | 12 |
| GWTS-82x128.1 | 16 | 38 | 16 | 45 | 82 | 56 | 128.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | M8 | 20 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GWTS-34x55.9 | 3 | 0.02 | 1 | 0.20 ± | 10000 | 2000 | 6.01x10-5 | آلیاژ آلومینیوم با استحکام بالا | SUS 3 0 4 فنر فولاد | درمان آندایزینگ | 78 |
| GWTS-39x65.9 | 6 | 0.02 | 1 | 0.25 ± | 10000 | 4500 | 1.49x10-5 | 140 | |||
| GWTS-44x65.9 | 9 | 0.02 | 1 | 0.30 ± | 10000 | 5200 | 2.25x10-5 | 184 | |||
| GWTS-56x83.1 | 25 | 0.02 | 1 | 0.40 ± | 10000 | 11000 | 7.23x10-5 | 355 | |||
| GWTS-68x97.6 | 60 | 0.02 | 1 | 0.45 ± | 10000 | 19000 | 2.02x10-4 | 620 | |||
| GWTS-82x128.1 | 100 | 0.02 | 1 | 0.55 ± | 10000 | 22000 | 5.95x10-4 | 1200 |
