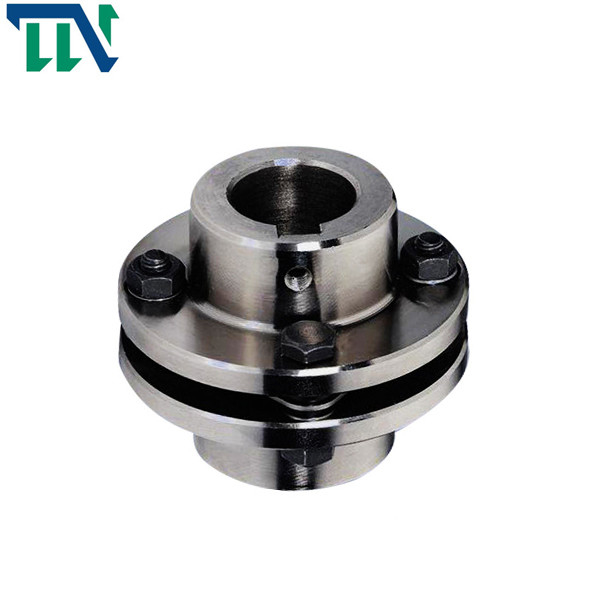

کوپلینگ تک دیافراگمی دو مرحله ای انعطاف پذیر

نوع کوپلینگ گیره دیافراگمی دو مرحله ای آلیاژ آلومینیوم GST

ویژگی های محصولات

کوپلینگ یک قطعه مکانیکی است که برای اتصال دو شفت (میل محرک و محور محرک) در مکانیزم های مختلف استفاده می شود تا با هم بچرخند و گشتاور را منتقل کنند.در انتقال قدرت با سرعت بالا و سنگین، برخی از کوپلینگ ها همچنین دارای عملکرد بالشتک، میرایی و بهبود عملکرد دینامیکی شفت می باشند.

کوپلینگ دیافراگمی متعلق به کوپلینگ انعطاف پذیر فلزی است که یک دستگاه انتقال است که از دیافراگم الاستیک فلزی به عنوان یک عنصر انعطاف پذیر برای انتقال گشتاور استفاده می کند.ویژگی های اصلی آن عبارتند از: ظرفیت گشتاور انتقال زیاد، تغییر شکل دیافراگم برای جذب ناهماهنگی واحد، عدم حرکت نسبی بین قطعات، عدم سایش، عدم وجود صدا، عمر طولانی کاهش ارتعاش و عدم نیاز به روغن کاری.سختی پیچشی و سرعت بحرانی را می توان با تغییر قطر خارجی یا ضخامت دیواره بخش میانی تنظیم کرد و در نتیجه ویژگی های ارتعاش پیچشی واحد را بهبود بخشید.

کوپلینگ دیافراگمی حداقل از یک دیافراگم و دو آستین شفت تشکیل شده است.دیافراگم به طور کلی بدون شل شدن یا ایجاد عکس العمل بین دیافراگم و بوش به بوش سنجاق می شود.برخی از تولید کنندگان دو دیافراگم ارائه می دهند، در حالی که برخی دیگر سه دیافراگم را ارائه می دهند که یک یا دو عنصر سفت و سخت در وسط قرار دارند و دو طرف آن به بوش متصل می شوند.تفاوت بین کوپلینگ تک دیافراگمی و کوپلینگ دو دیافراگمی توانایی رسیدگی به انحرافات مختلف است.از آنجایی که به خمش پیچیده دیافراگم نیاز دارد، کوپلینگ تک دیافراگمی برای خروج از مرکز مناسب نیست.کوپلینگ دو دیافراگمی را می توان در جهات مختلف به طور همزمان خم کرد تا خروج از مرکز را جبران کند.

پارامترهای محصولات
