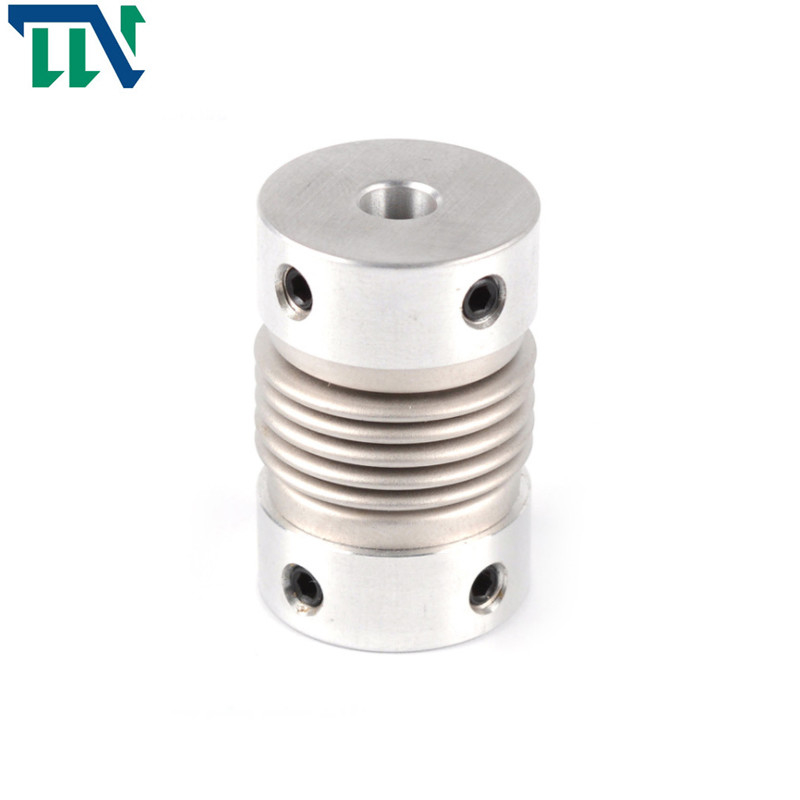

کوپلینگ دم فلزی فولاد ضد زنگ با توپی گیره مکانیکی 20x32mm

Brand Name:	Tianniu
Model Number:	GR 20*32
MOQ:	1 عدد
قیمت:	negotiable
Delivery Time:	3-5 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO 9001

نام:

کوپلینگ شفت زیر

ساختار:

کوپلینگ شفت زیر

مواد:

فولاد آلومینیوم

اندازه سوراخ:

16-55 میلی متر

ضمانتنامه:

12 ماه

مواد الاستومری:

PA66

درمان سطحی:

درمان اکسیداسیون آندی

وزن:

0.013 کیلوگرم

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

10000 در ماه

برجسته کردن:

کوپلینگ دم فلزی 20x32 میلی متر

کوپلینگ دم از فولاد ضد زنگ

کوپلینگ فلزی زیر

Product Description

GR 20X32 آلیاژ آلومینیوم دم گیر کوپلینگ برای مکانیکی

معرفی محصول

کوپلینگ Bellows از لوله های دیواره نازک موجدار (دم) برای جوش یا اتصال مستقیم به دو نیمه کوپلینگ برای انتقال حرکت استفاده می کند.کوپلینگ دارای مزایای ساختار ساده، ابعاد کلی کوچک، پردازش و نصب راحت و دقت انتقال بالا است.این عمدتا در ماشین آلات دقیق قدرت کوچک و مکانیزم های کنترلی که نیاز به ساختار فشرده و دقت انتقال بالا دارند استفاده می شود.

پارامترهای محصولات

نقشه های محصول

کوپلینگ دم فلزی فولاد ضد زنگ با توپی گیره مکانیکی 20x32mm 0

ابعاد محصول

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	LI	L2	L3	ن	اف	م	گشتاور پیچ سفت کردن (NM)
GR-16x27	4،5،6،6.35،7،8	16	27	7.5	2	8	13.5	3	M3	0.7
GR-20x32	5,6,6,35,7,8,9,9,525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0.7
GR-22.5x34	5,6,6,35,7,8,9,9,525,10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6،6.35،7،8،9،9.525،10،11،12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8،9،10،11،12،12.7،14،15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	سفتی پیچشی ایستا (NM/rad)	ممان اینرسی (Kg.M2)	جنس آستین شفت	درمان سطحی	وزن (g)
GR-16x27	0.8	0.1	2	+ 0.4 -1.2	20000	150	7.9x10-7	آلیاژ آلومینیوم با استحکام بالا	درمان آندایزینگ	8
GR-20x32	1.5	0.1	2	+ 0.6 -1.8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0.15	2	+ 0.6 -1.8	16000	300	6.2x10-6			22
GR-25x37	2.0	0.15	2	+ 0.6 -1.8	15000	330	6.7x10-6			30
GR-32x42	2.5	0.2	2	+ 0.8 -2.5	11000	490	2.0x10-5			53
GR-40x51	6.4	0.3	2	+ 0.8 -2.5	10000	530	2.1x10-5			85
GR-55x57	12	0.3	2	+ 0.8 -2.5	9000	860	2.8x10-5			170
GR-65x81	18	0.2	2	+ 0.7 -2.5	4500	900	2.3x10-5			280

ویژگی های محصولات

> مواد آلیاژ آلومینیوم است و دم میانی از فولاد ضد زنگ با مقاومت در برابر خوردگی عالی ساخته شده است.
> جوشکاری لیزری بین دم و آستین شفت، با فاصله چرخش صفر، مناسب برای چرخش جلو و عقب استفاده می شود.
> ساختار دم می تواند به طور موثر انحراف شعاعی، زاویه ای و محوری را جبران کند
> برای موتور پله ای سروو موتور طراحی شده است
> روش بستن ست مارپیچ
