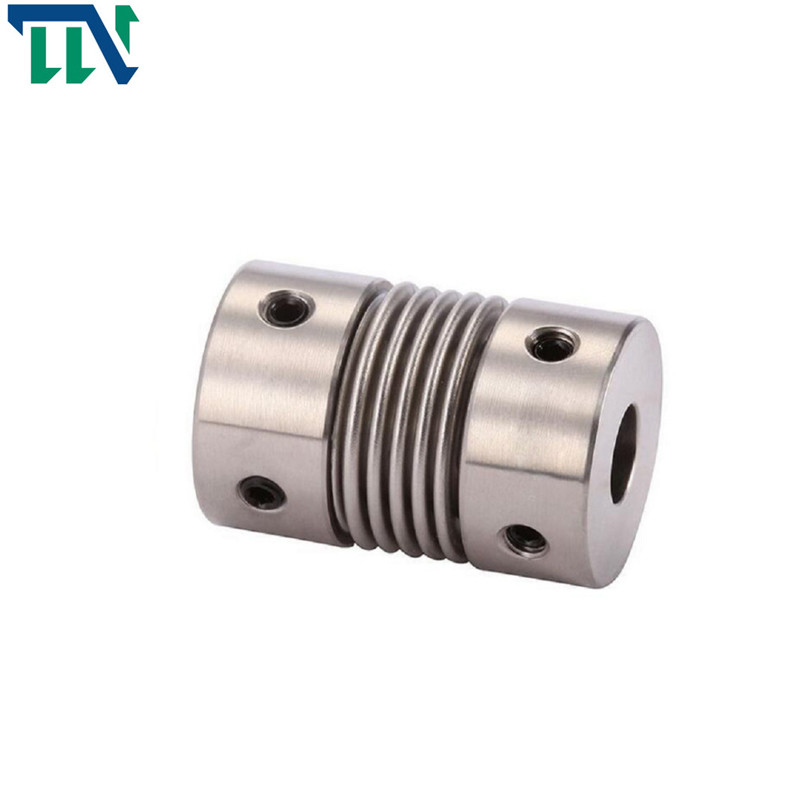

تامین کنندگان کوپلینگ دم فولادی ضد زنگ جوش داده شده اتصال زیر 25X37mm M4

Brand Name:	Tianniu
Model Number:	GR 25*37
MOQ:	1 عدد
قیمت:	negotiable
Delivery Time:	3-5 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO 9001

نام:

کوپلینگ شفت زیر

ساختار:

کوپلینگ شفت زیر

مواد:

فولاد آلومینیوم

اندازه سوراخ:

16-55 میلی متر

ضمانتنامه:

12 ماه

مواد الاستومری:

PA66

درمان سطحی:

درمان اکسیداسیون آندی

وزن:

0.013 کیلوگرم

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

10000 در ماه

برجسته کردن:

کوپلینگ دم جوش داده شده

کوپلینگ دم از فولاد ضد زنگ 25x37 میلی متر

کوپلینگ نوع زیر

Product Description

GR 25X37 M4 شفت کوپلینگ آلومینیومی دم گیر Setscrew برای ماشین

پارامترهای محصولات

نقشه های محصول

تامین کنندگان کوپلینگ دم فولادی ضد زنگ جوش داده شده اتصال زیر 25X37mm M4 0

ابعاد محصول

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	L	LI	L2	L3	ن	اف	م	گشتاور پیچ سفت کردن (NM)
GR-16x27	4،5،6،6.35،7،8	16	27	7.5	2	8	13.5	3	M3	0.7
GR-20x32	5,6,6,35,7,8,9,9,525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0.7
GR-22.5x34	5,6,6,35,7,8,9,9,525,10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6،6.35،7،8،9،9.525،10،11،12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8،9،10،11،12،12.7،14،15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60.5	8.9	M6	7

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	سفتی پیچشی ایستا (NM/rad)	ممان اینرسی (Kg.M2)	جنس آستین شفت	درمان سطحی	وزن (g)
GR-16x27	0.8	0.1	2	+ 0.4 -1.2	20000	150	7.9x10-7	آلیاژ آلومینیوم با استحکام بالا	درمان آندایزینگ	8
GR-20x32	1.5	0.1	2	+ 0.6 -1.8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0.15	2	+ 0.6 -1.8	16000	300	6.2x10-6			22
GR-25x37	2.0	0.15	2	+ 0.6 -1.8	15000	330	6.7x10-6			30
GR-32x42	2.5	0.2	2	+ 0.8 -2.5	11000	490	2.0x10-5			53
GR-40x51	6.4	0.3	2	+ 0.8 -2.5	10000	530	2.1x10-5			85
GR-55x57	12	0.3	2	+ 0.8 -2.5	9000	860	2.8x10-5			170
GR-65x81	18	0.2	2	+ 0.7 -2.5	4500	900	2.3x10-5			280

معرفی محصول

کوپلینگ Bellows از لوله های دیواره نازک موجدار (دم) برای جوش یا اتصال مستقیم به دو نیمه کوپلینگ برای انتقال حرکت استفاده می کند.کوپلینگ دارای مزایای ساختار ساده، ابعاد کلی کوچک، پردازش و نصب راحت و دقت انتقال بالا است.این عمدتا در ماشین آلات دقیق قدرت کوچک و مکانیسم های کنترلی که نیاز به ساختار فشرده و دقت انتقال بالا دارند استفاده می شود.

ویژگی های محصولات

1. کوپلینگ بیلوز فاقد ترخیص و حساسیت بالا می باشد

2. کشش بالا، حفاظت بهتر از تجهیزات

3. می تواند ارتعاش را جذب کند و انحرافات شعاعی، زاویه ای و محوری را به طور همزمان جبران کند.

4. مقاومت در برابر لکه روغن و مقاومت در برابر خوردگی قوی

5. صلبیت پیچشی، ویژگی های چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت دقیقاً یکسان هستند.

6. معمولا در ماشین آلات CNC، دیسک های نمایه سازی و سایر ماشین آلات صنعتی استفاده می شود
