جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO 9001
شماره مدل: GFC 30*35
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 15-20 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |
کوپلینگ شفت GFC |
ضمانتنامه: |
12 ماه |
اندازه سوراخ: |
5-16 میلی متر |
طول: |
35 میلی متر |
وزن: |
0.05 کیلوگرم |
توکه: |
12.5 |
مدل: |
کوپلینگ شفت GFC |
ضمانتنامه: |
12 ماه |
اندازه سوراخ: |
5-16 میلی متر |
طول: |
35 میلی متر |
وزن: |
0.05 کیلوگرم |
توکه: |
12.5 |
ویژگی های محصولات
ویژگی های اصلی
1. می تواند ارتعاش را جذب کند و انحراف شعاعی، زاویه ای و محوری را جبران کند
2. اتصال الاستومر میانی
3. مقاومت در برابر روغن و عایق الکتریکی
4. با پیچ های تنظیم ثابت کنید
5. ویژگی های چرخش در جهت عقربه های ساعت و خلاف جهت عقربه های ساعت دقیقاً یکسان است

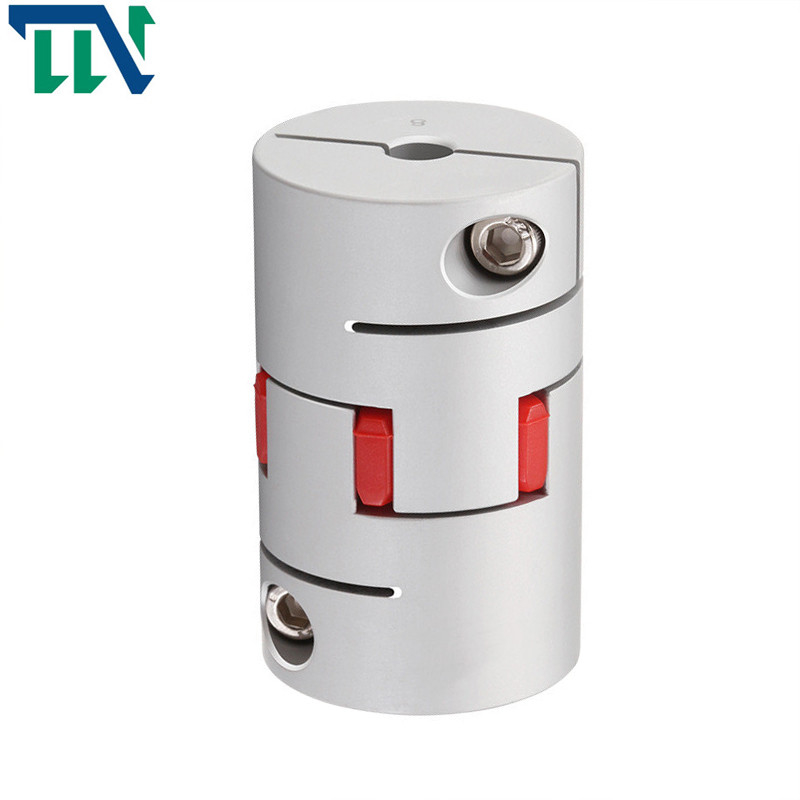

کوپلینگ شکوفه آلو یک کوپلینگ پرکاربرد است که از دو دیسک پنجه فلزی و یک بدنه الاستیک تشکیل شده است.دو دیسک پنجه فلزی معمولاً از فولاد 45 گیج هستند، اما آلیاژهای آلومینیوم نیز در مواقعی که بارهای حساس مورد نیاز است مفید هستند.کوپلینگ شکوفه آلو ساختار ساده، تعمیر و نگهداری آسان، بدون نیاز به روغن کاری، بازرسی راحت، بدون تعمیر و نگهداری دارد و می تواند به طور مداوم برای مدت طولانی کار کند.دارای خواص میرایی ارتعاش، بافر و عایق الکتریکی خوبی است و به طور پایدار و قابل اطمینان کار می کند.دارای قابلیت جبران بزرگ محوری، شعاعی و زاویه ای.اندازه شعاعی کوچک، وزن سبک، ممان اینرسی کوچک، مناسب برای موارد با سرعت متوسط و بالا.عناصر الاستیک پلی یورتان با استحکام بالا مقاوم در برابر سایش و مقاوم در برابر روغن هستند، ظرفیت باربری زیادی دارند، عمر طولانی دارند و ایمن و قابل اعتماد هستند.
دامنه کاربرد
کوپلینگ های آلو به طور گسترده ای در ماشین آلات CNC، ماشین های تراش CNC، مراکز ماشینکاری، ماشین های حکاکی، ماشین های فرز CNC، گونگ های کامپیوتری، ماشین آلات متالورژی، ماشین آلات معدن، ماشین آلات نفت، ماشین آلات شیمیایی، ماشین آلات بالابر، ماشین آلات حمل و نقل، ماشین آلات صنایع سبک، ماشین آلات نساجی استفاده می شود. ، پمپ ها ، فن ها و غیره
کارخانه Changzhou Tianniu تولید کننده حرفه ای کوپلینگ آلو، کوپلینگ سفت و سخت، کوپلینگ جهانی، کوپلینگ متقاطع کشویی، کوپلینگ سیم پیچ، کوپلینگ دم، کوپلینگ دو غشایی و سایر محصولات است.شرکت فرآوری دارای سیستم مدیریت کیفیت کامل و علمی می باشد.
این می تواند ده ها نوع کوپلینگ ستاره در سبک های مختلف تولید کند.این شرکت طراحی و ساخت انواع کوپلینگ های غیر استاندارد را بر عهده دارد.دوره ساخت کوتاه (چرخه تولید 4-7 روز)، کیفیت قابل اعتماد، قیمت مناسب، جایگزینی کامل واردات، موجودی کافی و عرضه کافی محصول.
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | اف | م | گشتاور پیچ سفت کردن (NM) |
| GFC-14X22 | 3،4،5،6،6.35 | 14 | 22 | 14.3 | 6.6 | 5.0 | M2.5 | 1.0 |
| GFC-20x25 | 3،4،5،6،6.35،7،8،9،9.525،10 | 20 | 25 | 16.7 | 8.6 | 5.9 | M3 | 1.5 |
| GFC-20X30 | 3،4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 19.25 | 8.6 | 5.9 | M3 | 1.5 |
| GFC-25X30 | 4،5،6،6.35،7،8،9،9.525،10،11،12 | 25 | 30 | 20.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-25X34 | 4،5،6،6.35،7،8،9،9.525،10،11،12 | 25 | 34 | 22.82 | 11.6 | 8.5 | M4 | 2.5 |
| GFC-30x35 | 5،6،6.35،7،8،9،10،11،12،12.7،14،15،16 | 30 | 35 | 23 | 11.5 | 10 | M4 | 2.5 |
| GFC-30X40 | 5،6،6.35،7،8،9،10،11،12،12.7،14،15،16 | 30 | 40 | 25 | 11.5 | 10 | M4 | 2.5 |
| GFC-40X50 | 6،8،9،10،11،12،12.7،14،15،16،17،18،19،20،22،24 | 40 | 50 | 32.1 | 14.5 | 14 | M5 | 7 |
| GFC-40X55 | 6،8،9،10،11،12،12.7،14،15،16،17،18،19،20،22،24 | 40 | 55 | 34.5 | 14.5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7,14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14.5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16.1 | 13.5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46.4 | 16.1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48.5 | 17.3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53.5 | 17.3 | 22.5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22.5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74.5 | 24 | 18 | M10 | 30 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GFC-14X22 | 5.0 | 0.1 | 1 | ± 02 | 10000 | 50 | 1.0x10-6 | آلیاژ آلومینیوم با استحکام بالا | پلی اورتان وارداتی از آلمان | درمان آندایزینگ | 10 |
| GFC-20X25 | 5.0 | 0.1 | 1 | ± 02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5.0 | 0.1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0.1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0.1 | 1 | £) 2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| GFC-30X35 | 12.5 | 0.1 | 1 | ± 02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12.5 | 0.1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0.1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0.1 | 1 | ± 02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0.1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0.1 | 1 | ± 02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0.1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0.1 | 1 | ± 02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0.1 | 1 | ± 02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0.1 | 1 | £) 2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0.1 | 1 | ± 02 | 4000 | 5000 | 2.0x10-3 | 1000 |
