جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری GW
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |

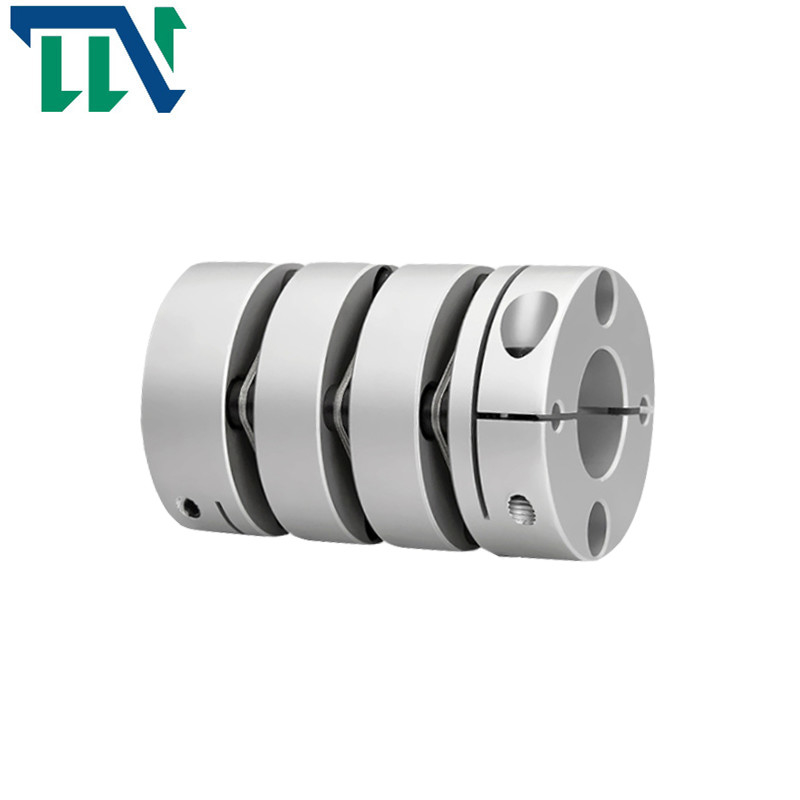

کوپلینگ پیچی مجموعه تک دیافراگمی GW |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچ دیافراگمی |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
کوپلینگ پیچی مجموعه تک دیافراگمی GW |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچ دیافراگمی |
اندازه سوراخ: |
4-38 میلی متر |
ضمانتنامه: |
12 ماه |
قطر بیرونی: |
16-65 میلی متر |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
ویژگی های محصولات
> استحکام گشتاور بالا، می تواند چرخش شفت را با دقت کنترل کند، می تواند کنترل با دقت بالا را انجام دهد
> طراحی طولی می تواند انحراف شعاعی، زاویه ای و محوری را به طور موثرتری جبران کند
> برای سروو و موتور پله ای طراحی شده است
> بدون شکاف بین اتصال شفت و آستین، کلی برای چرخش مثبت و منفی
> اینرسی کم، مناسب برای عملکرد با سرعت بالا
> دیافراگم از فولاد فنری با مقاومت در برابر خستگی عالی ساخته شده است
> روش بستن پیچ بست
در مقایسه با کوپلینگ دنده، کوپلینگ دیافراگمی فاقد لغزش نسبی است، نیازی به روانکاری، آب بندی، بدون سر و صدا ندارد، اساساً نیازی به تعمیر و نگهداری ندارد، ساخت آن آسان است و می تواند تا حدی جایگزین کوپلینگ دنده شود.کوپلینگ های دیافراگمی در کشورهای صنعتی جهان بسیار مورد استفاده قرار گرفته اند.در کشور من، استانداردهای صنعت ماشین آلات فرموله شده و به استانداردهای صنعتی جدید بازنگری شده است: JB/T 9147-1999 (جایگزین ZB/T J19022-90) رابطه کوپلینگ بین گشتاورها.
کوپلینگ دیافراگمی برای انتقال شفت در دمای بالا، سرعت بالا و شرایط کاری متوسط خورنده، مانند پمپ های آب (به ویژه پمپ های شیمیایی پرقدرت)، فن ها، کمپرسورها، ماشین آلات هیدرولیک، ماشین آلات نفت، ماشین آلات چاپ، ماشین آلات نساجی، مواد شیمیایی مناسب است. ماشین آلات، ماشین آلات معدن، ماشین آلات متالورژی، هوانوردی (بالگرد)، سیستم انتقال نیروی دریایی با سرعت بالا، توربین بخار، سیستم انتقال مکانیکی قدرت پیستونی، خودروهای خزنده و مجموعه ژنراتور با سرعت بالا، سیستم انتقال مکانیکی با قدرت بالا، از طریق تعادل دینامیکی بعداً در شفت گیربکس با سرعت بالا اعمال می شود.
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | d3 | اس | اف | م | گشتاور پیچ سفت کردن |
| (NM) | ||||||||||
| GW-19X34 | 3،4،5،6،6.35،7،8 | 19 | 34 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GW-26X44.5 | 5,6,6.35,7,8,9,9,525,10,11,12,14 | 26 | 44.5 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GW-32X54 | 5,6,6.35,7,8,9,9,525,10,11,12,12.7,14,15, | 32 | 54 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GW-34X58 | 5,6,6.35,7,8,9,9,525,10,11,12,12,7,14,15,16 | 34 | 58 | 14.25 | 9.5 | Φ16 | 3.5 | 4.85 | M4 | 2.5 |
| GW-39X65.5 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 65.5 | 14.9 | 11.2 | Φ19.3 | 4.5 | 5 | M4 | 2.5 |
| GW-44X65.5 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 65.5 | 14.9 | 11.2 | Φ22.5 | 4.5 | 5 | M4 | 2.5 |
| GW-50X80 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 80 | 20.6 | 12.2 | Φ23 | 4.8 | 6 | M5 | 7 |
| GW-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19.75 | 13.5 | Φ32.5 | 5.5 | 6.4 | M5 | 7 |
| GW-68X97 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 97 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GW-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | Φ45.5 | 8 | 9.7 | M8 | 20 |
| پارامتر مدل | گشتاور نامی | خروج از مرکز مجاز | زاویه انحراف مجاز | انحراف محوری مجاز | حداکثر سرعت، بیشینه سرعت | سفتی پیچشی ایستا | ممان اینرسی | جنس آستین شفت | مواد ترکش | درمان سطحی | وزن |
| (NM)* | (میلی متر)* | (°)* | (میلی متر)* | دور در دقیقه | (NM/rad) | (Kg.M2) | (g) | ||||
| GW-19X34 | 1 | 0.12 | 2 | ± 0.2 | 10000 | 140 | 1.1x10-6 | آلیاژ آلومینیوم با استحکام بالا | فولاد فنر SUS304 | درمان آندایزینگ | 18 |
| GW-26X44.5 | 1.5 | 0.15 | 2 | 0.33 ± | 10000 | 680 | 3.6x10-6 | 45 | |||
| GW-32X54 | 2 | 0.17 | 2 | 0.3 ± | 10000 | 1250 | 1.0x10-5 | 80 | |||
| GW-34X58 | 3 | 0.17 | 2 | ± 0.4 | 10000 | 1550 | 1.3x10-5 | 97 | |||
| GW-39X65.5 | 6 | 0.22 | 2 | 0.5± | 10000 | 2390 | 3.6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0.22 | 2 | 0.6± | 10000 | 2700 | 4.5x10-5 | 189 | |||
| GW-50X80 | 18 | 0.1 | 2 | 0.65 ± | 10000 | 4500 | 4.5x10-5 | 335 | |||
| GW-56X83 | 25 | 0.27 | 2 | 0.8 ± | 10000 | 7900 | 1.9x10-4 | 413 | |||
| GW-68X97 | 60 | 0.31 | 2 | ± 0.9 | 9000 | 15800 | 2.4x10-4 | 641 | |||
| GW-82X128 | 100 | 0.55 | 2 | ± 0.9 | 8000 | 23700 | 3.0x10-4 | 1345 |
