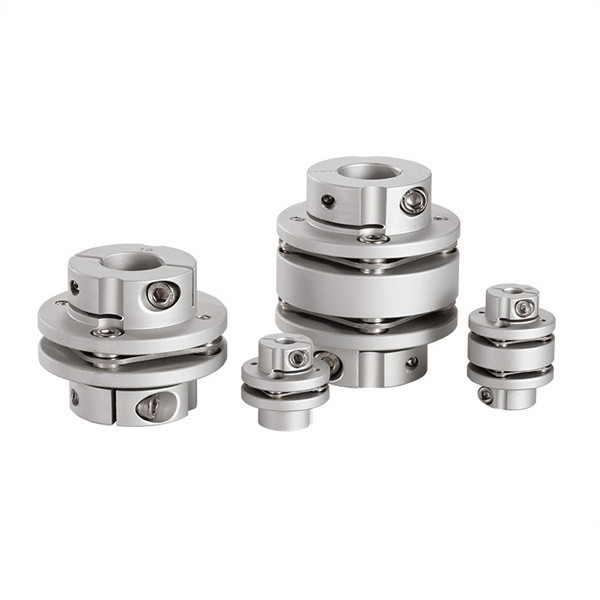

کوپلر شفت سروو موتور آلومینیومی گیره دو دیافراگمی 5 تا 8 میلی متری 10 میلی متری

Brand Name:	Tianniu
Model Number:	سری GLT
MOQ:	2 عدد
قیمت:	negotiable
Delivery Time:	5-7 روز کاری
Payment Terms:	T/T، Western Union، MoneyGram، L/C، D/A، D/P

Detail Information

Product Description

Detail Information

محل منبع:

چین

گواهی:

ISO-9001

مدل:

کوپلینگ گیره دیافراگمی دو پله GLT

مواد:

آلیاژ آلومینیوم

ساختار:

گیره دیافراگمی دو مرحله ای

اندازه سوراخ:

34-82 میلی متر

ضمانتنامه:

12 ماه

مواد الاستومری:

PA66

درمان سطحی:

درمان اکسیداسیون آندی

جزئیات بسته بندی:

کارتن از طریق حمل و نقل دریایی با هواپیما

قابلیت ارائه:

10000 در ماه

برجسته کردن:

کوپلر شفت آلومینیومی

کوپلر شفت سروو

جفت شفت 5 تا 10 میلی متر

Product Description

کوپلینگ نوع گیره دیافراگمی دو پله آلیاژ آلومینیوم GLT

ویژگی های محصولات

سطح کوپلینگ اکسید شده است، سوراخ داخلی دقیق است، انتقال گشتاور بزرگ است و الاستیسیته خوب است.دیافراگم میانی از مواد 304 و الاستومر از پلی اورتان وارداتی از آلمان ساخته شده است.

کوپلینگ دیافراگمی جابجایی نسبی دو شفت متصل به هم را با تغییر شکل الاستیک دیافراگم جبران می کند.این یک جفت انعطاف پذیر عنصر الاستیک فلزی با کارایی بالا است.نیازی به روغن کاری ندارد، ساختار فشرده، استحکام بالا، عمر طولانی، بدون فاصله چرخشی دارد و تحت تاثیر دما و آلودگی نفتی قرار نمی گیرد.دارای ویژگی های مقاومت اسیدی، مقاومت قلیایی و مقاومت در برابر خوردگی است.این مناسب برای انتقال شفت در دمای بالا، سرعت بالا و شرایط کاری متوسط خورنده است، به طور گسترده ای برای انتقال شفت دستگاه های مختلف مکانیکی مانند پمپ آب (به ویژه پمپ های پرقدرت و شیمیایی)، فن، کمپرسور، ماشین آلات هیدرولیک استفاده می شود. ماشین آلات نفت، ماشین آلات چاپ، ماشین آلات نساجی، ماشین آلات شیمیایی، ماشین آلات معدن، ماشین آلات متالورژی، هوانوردی (بالگرد)، سیستم انتقال نیرو با سرعت بالا کشتی، سیستم انتقال مکانیکی قدرت پیستون توربین بخار، خودروی خزنده و مجموعه ژنراتور با سرعت بالا و سیستم انتقال مکانیکی با قدرت بالا، پس از تعادل دینامیکی، به طور گسترده ای در شفت انتقال با سرعت بالا استفاده شده است.

پارامترهای محصولات

کوپلر شفت سروو موتور آلومینیومی گیره دو دیافراگمی 5 تا 8 میلی متری 10 میلی متری 0

پارامتر مدل	قطر سوراخ مشترک d1,d2	ΦD	ΦN	L	LF	d3	LP	اس	م	گشتاور پیچ سفت کردن (NM)
GLT-34x37.5	5,6,6.35,7,8,9,9,525,10,11,12,	34	21.6	37.5	12.15	Φ16	6.8	3.2	M3	1.5
GLT-39x48	6،8،9،9.525،10،11،12،12.7،14،15	39	25	48	15.15	Φ19	9.3	4.5	M4	2.5
GLT-44x48	6،8،9،9.525،10،11،12،12.7،14،15،1 6،17،18	44	29.6	48	15.15	Φ22.5	9.3	4.2	M4	2.5
GLT-56x61	10,12,12.7,14,15,16,17,18,19,20,22,24	56	38	61	19.90	Φ32.5	10.8	5.2	M5	7
GLT-68x74	14,15,16,17,18,19,20,22,24,25,28,30	68	46	74	24	Φ38.3	14	6	M6	12
GLT-82x98	17,18,19,20,22,24,25,28,30,32,35,38	82	56	98	30.15	Φ45	22.3	7.7	M8	20

پارامتر مدل	گشتاور نامی (NM)*	خروج از مرکز مجاز (میلی متر)*	زاویه انحراف مجاز (°)*	انحراف محوری مجاز (میلی متر)*	حداکثر سرعت، بیشینه سرعت دور در دقیقه	سفتی پیچشی ایستا (NM/rad)	ممان اینرسی (Kg.M2)	جنس آستین شفت	مواد ترکش	درمان سطحی	وزن (g)
GLT-34x37.5	2	0.12	1.5	0.18 ±	10000	2200	6.95x10-6	آلیاژ آلومینیوم با استحکام بالا	SUS 3 0 4 فنر فولاد	درمان آندایزینگ	49
GLT-39x48	4.5	0.15	1.5	0.23 ±	10000	4500	1.7x10-5				85
GLT-44x48	6.75	0.17	1.5	0.27 ±	10000	5500	2.8x10-5				107
GLT-56x61	20	0.17	1.5	0.36 ±	10000	11000	8.7x10-5				196
GLT-68x74	50	0.18	1.5	0.4 ±	9000	23000	2.3x10-4				375
GLT-82x98	90	0.18	1.5	0.5±	8000	38000	1.2x10-3				645
