جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری GM
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |

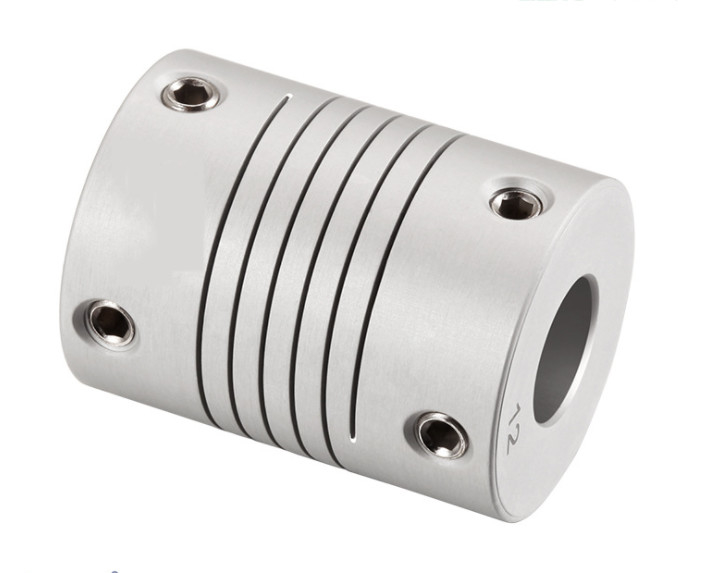

GM رزوه پیچ کوپلینگ کوپلینگ سیم پیچ |
مواد: |
آلیاژ آلومینیوم |
اندازه سوراخ: |
12-50 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
GM رزوه پیچ کوپلینگ کوپلینگ سیم پیچ |
مواد: |
آلیاژ آلومینیوم |
اندازه سوراخ: |
12-50 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
ویژگی های محصولات
کوپلینگ های شفت بر اساس نوع به رایج ترین دسته های زیر تقسیم می شوند:
کوپلینگ دیافراگم فلزی: مناسب برای موتورهای سروو، رمزگذارها، کاهنده های سیاره ای، بال اسکروها، کمپرسورها، میکسرها، ماشین آلات کاغذ، روبات ها و سایر تجهیزات مکانیکی.کوپلینگ آلو شکل: مناسب برای رمزگذارها، سیستم های سروو، درایوهای اسپیندل موتور، ماشین آلات بسته بندی، درایوهای ماشین ابزار، پمپ ها و سایر ماشین آلات.کوپلینگ دم: مناسب برای رمزگذارها، ماشین ابزار CNC، سیستم های موقعیت یابی، پیچ های توپی، دیسک های شاخص، کاهنده های دنده سیاره ای.کوپلینگ فنری: مناسب برای انکودرهای دوار، موتورهای پله ای، میله های پیچ و ... کوپلینگ موازی: مناسب برای اتصال موتورهای پله ای، انکودرها، میله های پیچ و غیره کوپلینگ متقاطع اسلاید: مناسب برای سرعت سنج، انکودر، پیچ، ماشین ابزار و سایر ماشین آلات .کوپلینگ جهانی، کوپلینگ صلب.
> ساختار یکپارچه، استفاده کلی از مواد آلیاژ آلومینیوم با مقاومت بالا
> عمل الاستیک انحراف شعاعی، زاویه ای و محوری را جبران می کند
> طراحی بهار، با اثر بافر
> طراحی ویژه برای رمزگذار، میکرو موتور
> روش بستن پیچ تنظیم
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | L1 | L2 | اف | م | گشتاور پیچ سفت کردن (NM) |
| GM-12xl8.5 | 2،3،4،5،6،6.35 | 12 | 18.5 | 1.8 | 0.4 | 3.5 | M3 | 0.7 |
| GM-15.5x21 | 3،4،5،6،6.35،7 | 15.5 | 21 | 2 | 0.4 | 3.3 | M3 | 0.7 |
| GM-15.5x23 | 3،4،5،6،6.35،7 | 15.5 | 23 | 2 | 0.4 | 3.6 | M3 | 0.7 |
| GM-19.1x19.1 | 4،5،6،6.35،7،8 | 17.5 | 23 | 2 | 0.4 | 3.6 | M4 | 1.7 |
| GM-17.5x23 | 4،5،6،6.35،7،8،10 | 19.1 | 19.1 | 2 | 0.4 | 3 | M4 | 1.7 |
| GM-19.5x24.5 | 6،6.35،7،8،9،9.525،10 | 19.5 | 24.5 | 2 | 0.4 | 3.3 | M4 | 1.7 |
| GM-25x32 | 5,6,6.35,7,8,9,9,525,10,11,12,12.7 | 25 | 32 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-25.4x25.4 | 6،6.35،7،8،9،9.525،10،11،12،12.7 | 25.4 | 25.4 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-28.6x28.6 | 8،9،9.525،10،11،12،12.7،14 | 28.6 | 28.6 | 2.75 | 0.4 | 4.2 | M4 | 1.7 |
| GM-32x32 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18 | 32 | 32 | 2.75 | 0.4 | 5.5 | M4 | 1.7 |
| GM-32x41 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18 | 32 | 41 | 2.75 | 0.4 | 6.8 | M4 | 1.7 |
| GM-38.7x38.1 | 8،10،11،12،12.7،14،15،16،17،18،19،20،22 | 38.1 | 38.1 | 3 | 0.4 | 5.2 | M5 | 4 |
| GM-42x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0.4 | 8.5 | M6 | 7 |
| GM-50x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0.5 | 8.5 | M6 | 7 |
| پارامتر مدل | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | درمان سطحی | وزن (g) |
| GM-12xl8.5 | 0.3 | 0.15 | 3 | ± 0.2 | 30000 | 40 | 8.0x10-7 | آلیاژ آلومینیوم با استحکام بالا | درمان آندایزینگ | 4 |
| GM-15.5x21 | 0.5 | 0.15 | 3 | ± 0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| GM-15.5x23 | 0.5 | 0.15 | 3 | ± 0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| GM-17.5x23 | 0.6 | 0.15 | 3 | ± 0.2 | 25000 | 85 | 3.5x10-7 | 12.7 | ||
| GM-19.1x19.1 | 0.9 | 0.15 | 3 | ± 0.2 | 24000 | 130 | 7.2 برابر10-7 | 11.6 | ||
| GM-19.5x24.5 | 1 | 0.15 | 3 | ± 0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0.15 | 3 | ± 0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0.15 | 3 | ± 0.2 | 14000 | 360 | 2.3 برابر10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0.15 | 3 | ± 0.2 | 14000 | 380 | 2.3 برابر10-6 | 39 | ||
| GM-32x32 | 3 | 0.15 | 3 | ± 0.2 | 13000 | 380 | 2.5 برابر10-6 | 57 | ||
| GM-32x41 | 4 | 0.15 | 3 | ± 0.2 | 12000 | 450 | 9.6 برابر10-6 | 65 | ||
| GM-38.7x38.1 | 6.5 | 0.15 | 3 | ± 0.2 | 9500 | 400 | 2.7 برابر10-5 | 97 | ||
| GM-42x50 | 8 | 0.15 | 3 | ± 0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0.15 | 3 | ± 0.2 | 8000 | 785 | 8.1x10-5 | 220 |
