جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری NHC
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |

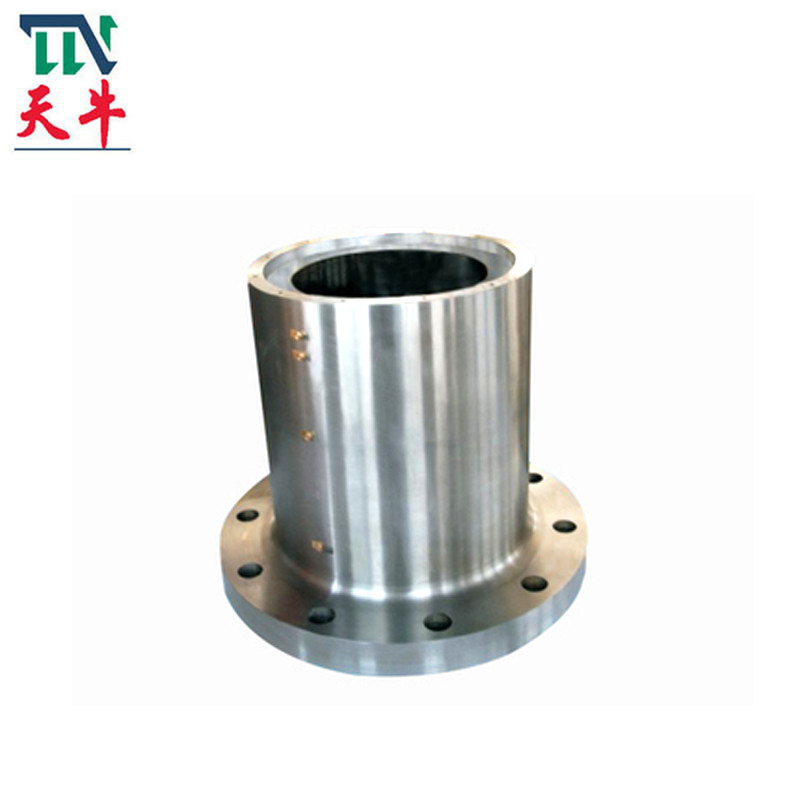

کوپلینگ ایمنی هیدرولیک NHF با فلنج |
مواد: |
آلیاژ آلومینیوم |
اندازه سوراخ: |
100-700 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
تایپ کنید: |
کوپلینگ ایمنی هیدرولیک NHF با فلنج |
مدل: |
کوپلینگ ایمنی هیدرولیک NHF با فلنج |
مواد: |
آلیاژ آلومینیوم |
اندازه سوراخ: |
100-700 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
تایپ کنید: |
کوپلینگ ایمنی هیدرولیک NHF با فلنج |
ویژگی های محصولات
جنس اتصال فلنج می تواند چدن خاکستری یا فولاد کربنی باشد.زمانی که بار سنگین یا سرعت محیطی بیش از 30 متر بر ثانیه باشد، باید از فولاد ریخته گری یا فوالد آهنگری استفاده شود.کوپلینگ فلنجی Lingsi آلمان برای خنثی بودن دو شفت الزامات بالایی دارد.زمانی که دو شفت دارای جابجایی نسبی باشند باعث ایجاد بار اضافی در قطعات و بدتر شدن وضعیت کار می شود که این عیب اصلی آن است.با این حال، به دلیل ساختار ساده، هزینه کم و انتقال گشتاور زیاد، اغلب در مواقعی که سرعت کم است، ضربه ای وارد نمی شود، سفتی شفت بزرگ و خنثی بودن خوب استفاده می شود.
■ مونتاژ و جداسازی ساده و راحت؛
■ بدون کلید و حلقه رانش در شفت مورد نیاز است.
■ تنش روی کل سطح تماس نسبتاً یکنواخت است و غلظت تنش مشخص نیست.
■ هنگامی که بار ارتعاشی سیستم شفت تغییر می کند، شفت فرسوده نخواهد شد.
■ اطمینان از موقعیت کوپلینگ روی شفت آسان است و دقت اتصال بالا است.
■ قابل استفاده مکرر، با قابلیت تعویض بالا
پارامترهای محصولات
|
مدل
|
د
|
دی
|
L
|
L1
|
دی اف
|
دی سی
|
آر
|
تی
|
n
|
ds
|
کوه
|
جرم
|
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
کیلونیوتن متر
|
کیلوگرم
|
||
|
NHF100
|
100
|
170
|
215
|
40
|
265
|
230
|
9
|
21
|
8
|
19
|
26
|
26
|
|
NHF110
|
110
|
186
|
235
|
45
|
295
|
255
|
10
|
23
|
8
|
21
|
35
|
34
|
|
NHF120
|
120
|
202
|
250
|
50
|
315
|
275
|
11
|
25
|
8
|
23
|
46
|
42
|
|
NHF130
|
130
|
218
|
270
|
55
|
340
|
295
|
11
|
27
|
8
|
25
|
58
|
52
|
|
NHF140
|
140
|
234
|
290
|
60
|
355
|
310
|
12
|
29
|
10
|
24
|
72
|
64
|
|
NHF150
|
150
|
250
|
300
|
60
|
380
|
335
|
13
|
31
|
10
|
26
|
89
|
75
|
|
NHF160
|
160
|
266
|
320
|
65
|
405
|
355
|
14
|
33
|
10
|
28
|
108
|
91
|
|
NHF170
|
170
|
282
|
340
|
70
|
430
|
375
|
15
|
35
|
10
|
30
|
130
|
108
|
|
NHF180
|
180
|
298
|
355
|
75
|
440
|
390
|
15
|
37
|
12
|
29
|
154
|
124
|
|
NHF190
|
190
|
314
|
375
|
80
|
465
|
410
|
16
|
39
|
12
|
30
|
181
|
145
|
|
NHF200
|
200
|
330
|
390
|
80
|
490
|
435
|
17
|
41
|
12
|
32
|
211
|
167
|
|
NHF210
|
210
|
346
|
410
|
85
|
515
|
455
|
18
|
43
|
12
|
33
|
244
|
193
|
|
NHF220
|
220
|
362
|
425
|
90
|
535
|
475
|
19
|
45
|
12
|
35
|
281
|
219
|
|
NHF230
|
230
|
378
|
445
|
95
|
560
|
495
|
19
|
47
|
12
|
37
|
321
|
249
|
|
NHF240
|
240
|
394
|
465
|
100
|
580
|
515
|
20
|
49
|
12
|
38
|
365
|
282
|
|
NHF250
|
250
|
410
|
475
|
100
|
605
|
535
|
21
|
51
|
12
|
40
|
412
|
313
|
|
NHF260
|
260
|
426
|
495
|
105
|
630
|
560
|
22
|
53
|
12
|
42
|
464
|
352
|
|
NHF270
|
270
|
442
|
515
|
110
|
655
|
580
|
23
|
55
|
12
|
43
|
519
|
394
|
|
NHF280
|
280
|
458
|
530
|
115
|
675
|
600
|
23
|
57
|
12
|
45
|
579
|
434
|
|
NHF290
|
290
|
474
|
550
|
120
|
700
|
620
|
24
|
59
|
12
|
46
|
644
|
483
|
|
NHF300
|
300
|
490
|
565
|
120
|
720
|
640
|
25
|
61
|
12
|
48
|
713
|
528
|
|
NHF310
|
310
|
506
|
580
|
125
|
750
|
665
|
26
|
63
|
12
|
50
|
786
|
582
|
|
NHF320
|
320
|
522
|
600
|
130
|
770
|
685
|
27
|
65
|
12
|
51
|
865
|
638
|
|
NHF330
|
330
|
538
|
620
|
135
|
795
|
705
|
27
|
67
|
12
|
53
|
948
|
700
|
|
NHF340
|
340
|
554
|
635
|
140
|
815
|
725
|
28
|
69
|
12
|
54
|
1037
|
759
|
|
NHF350
|
350
|
570
|
650
|
140
|
840
|
745
|
29
|
71
|
12
|
56
|
1131
|
823
|
|
NHF360
|
360
|
586
|
670
|
145
|
835
|
750
|
30
|
73
|
16
|
50
|
1231
|
878
|
|
型号
|
د
|
دی
|
L
|
L1
|
دی اف
|
دی سی
|
آر
|
تی
|
n
|
ds
|
کوه
|
جرم
|
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
کیلونیوتن متر
|
کیلوگرم
|
||
|
NHF370
|
370
|
602
|
690
|
150
|
855
|
770
|
31
|
75
|
16
|
51
|
1337
|
951
|
|
NHF380
|
380
|
618
|
705
|
155
|
880
|
790
|
31
|
77
|
16
|
53
|
1448
|
1026
|
|
NHF390
|
390
|
634
|
725
|
160
|
900
|
810
|
32
|
79
|
16
|
54
|
1565
|
1108
|
|
NHF400
|
400
|
650
|
740
|
160
|
930
|
835
|
33
|
81
|
16
|
56
|
1689
|
1194
|
|
NHF410
|
410
|
666
|
755
|
165
|
950
|
855
|
34
|
83
|
16
|
57
|
1819
|
1277
|
|
NHF420
|
420
|
682
|
775
|
170
|
975
|
875
|
35
|
85
|
16
|
58
|
1955
|
1376
|
|
NHF430
|
430
|
698
|
795
|
175
|
995
|
895
|
35
|
87
|
16
|
60
|
2098
|
1474
|
|
NHF440
|
440
|
714
|
810
|
180
|
1020
|
915
|
36
|
89
|
16
|
61
|
2248
|
1574
|
|
NHF450
|
450
|
730
|
825
|
180
|
1040
|
935
|
37
|
91
|
16
|
63
|
2405
|
1674
|
|
NHF460
|
460
|
746
|
845
|
185
|
1060
|
955
|
38
|
93
|
16
|
64
|
2569
|
1787
|
|
NHF470
|
470
|
762
|
860
|
190
|
1085
|
975
|
39
|
95
|
16
|
65
|
2740
|
1900
|
|
NHF480
|
480
|
778
|
880
|
195
|
1105
|
995
|
39
|
97
|
16
|
67
|
2918
|
2022
|
|
NHF490
|
490
|
794
|
900
|
200
|
1130
|
1015
|
40
|
99
|
16
|
68
|
3105
|
2156
|
|
NHF500
|
500
|
810
|
910
|
200
|
1150
|
1035
|
41
|
101
|
16
|
70
|
3299
|
2267
|
|
NHF510
|
510
|
826
|
930
|
205
|
1175
|
1055
|
42
|
103
|
16
|
71
|
3501
|
2411
|
|
NHF520
|
520
|
842
|
950
|
210
|
1195
|
1075
|
43
|
105
|
16
|
72
|
3711
|
2554
|
|
NHF530
|
530
|
858
|
965
|
215
|
1220
|
1095
|
43
|
107
|
16
|
74
|
3929
|
2698
|
|
NHF540
|
540
|
874
|
985
|
220
|
1240
|
1115
|
44
|
109
|
16
|
75
|
4155
|
2852
|
|
NHF550
|
550
|
890
|
1000
|
220
|
1270
|
1140
|
45
|
111
|
16
|
77
|
4391
|
3014
|
|
NHF560
|
560
|
906
|
1020
|
225
|
1290
|
1160
|
46
|
113
|
16
|
78
|
4634
|
3180
|
|
NHF570
|
570
|
922
|
1035
|
230
|
1310
|
1180
|
47
|
115
|
16
|
79
|
4887
|
3338
|
|
NHF580
|
580
|
938
|
1055
|
235
|
1335
|
1200
|
47
|
117
|
16
|
81
|
5149
|
3524
|
|
NHF590
|
590
|
954
|
1075
|
240
|
1355
|
1220
|
48
|
119
|
16
|
82
|
5420
|
3708
|
|
NHF600
|
600
|
970
|
1085
|
240
|
1380
|
1240
|
49
|
121
|
16
|
84
|
5700
|
3877
|
|
NHF610
|
610
|
986
|
1105
|
245
|
1400
|
1260
|
50
|
123
|
16
|
85
|
5990
|
4072
|
|
NHF620
|
620
|
1002
|
1125
|
250
|
1425
|
1280
|
51
|
125
|
16
|
86
|
6289
|
4284
|
|
NHF630
|
630
|
1018
|
1140
|
255
|
1445
|
1300
|
51
|
127
|
16
|
88
|
6599
|
4477
|
|
NHF640
|
640
|
1034
|
1160
|
260
|
1465
|
1320
|
52
|
129
|
16
|
89
|
6918
|
4692
|
|
NHF650
|
650
|
1050
|
1175
|
260
|
1495
|
1345
|
53
|
131
|
16
|
91
|
7247
|
4917
|
|
NHF660
|
660
|
1066
|
1190
|
265
|
1515
|
1365
|
54
|
133
|
16
|
92
|
7587
|
5128
|
|
NHF670
|
670
|
1082
|
1210
|
270
|
1540
|
1385
|
55
|
135
|
16
|
93
|
7937
|
5375
|
|
NHF680
|
680
|
1098
|
1230
|
275
|
1560
|
1405
|
55
|
137
|
16
|
95
|
8298
|
5618
|
|
NHF690
|
690
|
1114
|
1245
|
280
|
1585
|
1425
|
56
|
139
|
16
|
96
|
8669
|
5860
|
|
NHF700
|
700
|
1130
|
1260
|
280
|
1605
|
1445
|
57
|
141
|
16
|
98
|
9052
|
6097
|
