جزئیات محصول
محل منبع: چین
نام تجاری: Tianniu
گواهی: ISO-9001
شماره مدل: سری GLJ
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 عدد
قیمت: Negotiable
جزئیات بسته بندی: کارتن از طریق حمل و نقل دریایی با هواپیما
زمان تحویل: 5-7 روز کاری
شرایط پرداخت: T/T، Western Union، MoneyGram، L/C، D/A، D/P
قابلیت ارائه: 10000 در ماه
مدل: |

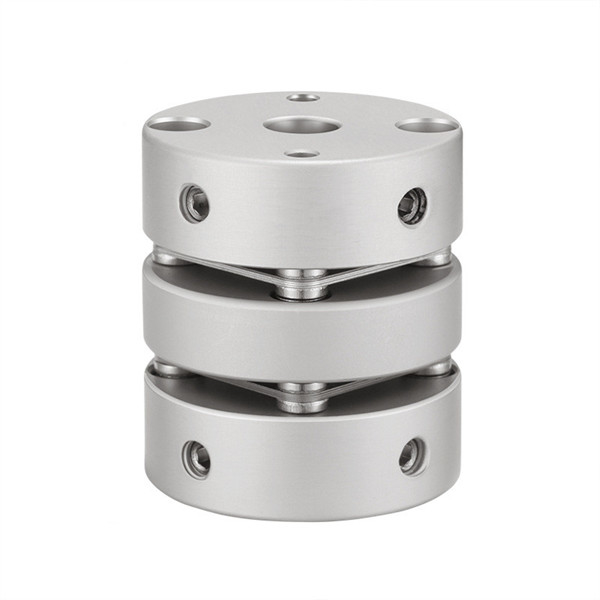

کوپلینگ پیچی مجموعه دیافراگمی دوبل GLJ |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچی مجموعه دیافراگمی دوبل |
اندازه سوراخ: |
19-68 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
مدل: |
کوپلینگ پیچی مجموعه دیافراگمی دوبل GLJ |
مواد: |
آلیاژ آلومینیوم |
ساختار: |
کوپلینگ پیچی مجموعه دیافراگمی دوبل |
اندازه سوراخ: |
19-68 میلی متر |
ضمانتنامه: |
12 ماه |
مواد الاستومری: |
PA66 |
درمان سطحی: |
درمان اکسیداسیون آندی |
معرفی محصولات
به کوپلینگ ها کوپلینگ نیز می گویند.اکثر کوپلینگ های رایج مورد استفاده استاندارد یا استاندارد شده اند.به طور کلی فقط باید نوع کوپلینگ را به درستی انتخاب کرد و نوع و اندازه کوپلینگ را تعیین کرد.در صورت لزوم، ظرفیت بار را می توان برای پیوندهای ضعیف آسیب پذیر آن بررسی و محاسبه کرد.هنگامی که سرعت چرخش زیاد است، نیروی گریز از مرکز لبه بیرونی و تغییر شکل عنصر الاستیک باید بررسی شود و تعادل باید انجام شود.
یک جزء مکانیکی که برای اتصال محکم محور محرک و محور محرک در مکانیسم های مختلف استفاده می شود تا با هم بچرخند و حرکت و گشتاور را منتقل کنند.گاهی برای اتصال شفت و سایر قطعات (مانند چرخ دنده، قرقره و ...) نیز استفاده می شود.غالباً از دو نیمه تشکیل شده است که به ترتیب توسط کلیدها یا اتصالات محکم به هم متصل می شوند و در انتهای دو محور محکم می شوند و سپس دو نیمه به نحوی به هم متصل می شوند.کوپلینگ همچنین می تواند جبران افست (شامل افست محوری، افست شعاعی، افست زاویه ای یا آفست جامع) بین دو شفت به دلیل ساخت و نصب نادرست، تغییر شکل در حین کار یا انبساط حرارتی و غیره را جبران کند.و کاهش شوک و جذب ارتعاش.
عملکرد کوپلینگ عمومی: هنگامی که قرار است شفت و شفت برای انتقال نیرو به هم وصل شوند، معمولاً از یک قرقره یا چرخ دنده برای اتصال استفاده می شود، اما اگر لازم است دو شفت در یک خط مستقیم قرار گیرند و لازم باشد با سرعت ثابت بچرخند، برای اتصال باید از کوپلینگ استفاده شود.اما به دلیل افزایش دقت، انبساط حرارتی شفت یا خم شدن شفت در حین کار، تمرکز بین دو شفت تغییر می کند.بنابراین، کوپلینگ انعطاف پذیر می تواند به عنوان یک پل برای حفظ انتقال قدرت بین دو شفت و جذب دو شفت استفاده شود.انحراف شعاعی، زاویه ای و محوری بین شفت ها، در نتیجه عمر دستگاه را افزایش داده و کیفیت دستگاه را بهبود می بخشد.
پارامترهای محصولات
| پارامتر مدل | قطر سوراخ مشترک d1,d2 | ΦD | L | LF | LP | d3 | اس | اف | م | گشتاور پیچ سفت کردن (NM) |
| GLJ-19x27 | 3،4،5،6،6.35،7،8،9،9.525،10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | M3 | 0.7 |
| GLJ-26x32 | 4،5،6،6.35،7،8،9،9.525،10،11،12،12.7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | M4 | 1.7 |
| GLJ-32x41 | 6،6.35،7،8،9،9.525،10،11،12،12.7،13،14،15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6،6.35،7،8،9،9.525،10،11،12،12.7،13،14،15،16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | M5 | 4 |
| GLJ-44x53 | 8,9,9,525,10,11,12,12.7,14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10،11،12،12.7،13،14،15،16،17،18،19،20،22،24،25،28، 30،32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | M8 | 10.5 |
| درمان آندایزینگ | گشتاور نامی (NM)* |
خروج از مرکز مجاز (میلی متر)* |
زاویه انحراف مجاز (°)* |
انحراف محوری مجاز (میلی متر)* |
حداکثر سرعت، بیشینه سرعت دور در دقیقه |
سفتی پیچشی ایستا (NM/rad) |
ممان اینرسی (Kg.M2) |
جنس آستین شفت | مواد ترکش | درمان سطحی | وزن (g) |
| GLJ-19x27 | 1 | 0.12 | 1.5 | 0.18 ± | 10000 | 170 | 8.8x10-7 | آلیاژ آلومینیوم با استحکام بالا | SUS 3 0 4 فنر فولاد | درمان آندایزینگ | 13 |
| GLJ-26x32 | 1.5 | 0.15 | 1.5 | 0.3 ± | 10000 | 820 | 2.8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0.17 | 1.5 | 0.36 ± | 10000 | 1750 | 1.8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0.22 | 1.5 | 0.45 ± | 10000 | 2850 | 2.7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0.22 | 1.5 | 0.54 ± | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0.27 | 1.5 | 0.72 ± | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0.32 | 1.5 | 0.8 ± | 9000 | 19000 | 2.0x10-4 | 492 |
